Kužeľové poistné podložky so zapusteným vonkajším zubom

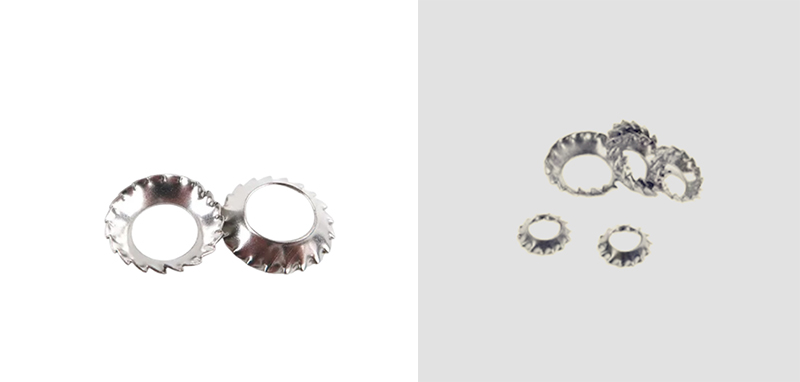

Kónické poistné podložky so zápustným vonkajším zubom z továrne Xiaoguo® majú vstavaný zapustený tvar. Keď ich vložíte, sedia na úrovni alebo pod povrchom dielu, takže celá vonkajšia strana bude hladká a plochá.

Odoslať dopyt

Popis produktu

Tieto kužeľové poistné podložky so zapusteným vonkajším zubom sú kužeľovité poistné krúžky so zapusteným profilom a zubami okolo vonkajšieho okraja. Zapustený tvar im umožňuje zapadnúť priamo do zapustených montážnych otvorov, takže hlava skrutky končí v jednej rovine s povrchom dielu alebo pod ním. Keď skrutku dotiahnete, kužeľová časť sa tlačí späť stabilným tlakom pružiny a vonkajšie zuby sa zahryznú do základného materiálu. To zabraňuje uvoľneniu upevňovacieho prvku, keď veci vibrujú alebo sa pohybujú pod zaťažením.

Countersunk External Tooth Serrated Conical Lock Washers

Inštalačná príručka

Tu je návod na inštaláciu pre zapustené vonkajšie zubové zúbkované kužeľové poistné podložky. Môžete ho použiť ako referenciu pre vašu operáciu.

（1）Špecifikácie výberu

Zodpovedajúci vnútorný a vonkajší priemer kužeľových poistných podložiek so zapusteným vonkajším zubom zosúlaďte so špecifikáciami zapustených skrutiek. Špecifikácie musia byť konzistentné, aby sa predišlo tomu, že sú príliš veľké alebo príliš malé, čo môže ovplyvniť prispôsobenie a účinok proti uvoľneniu.

（2）Smer inštalácie (kľúčový bod)

Kužeľová konvexná plocha + vonkajší povrch zuba smerujúci k hlave skrutky

Plochý zadný povrch by mal byť pevne pripevnený k povrchu plechu obrobku

Neinštalujte v opačnom smere. Inštaláciou v opačnom smere sa stratí funkcia elastického predbežného utiahnutia a uzamknutia povrchu zubov.

Countersunk External Tooth Serrated Conical Lock Washers

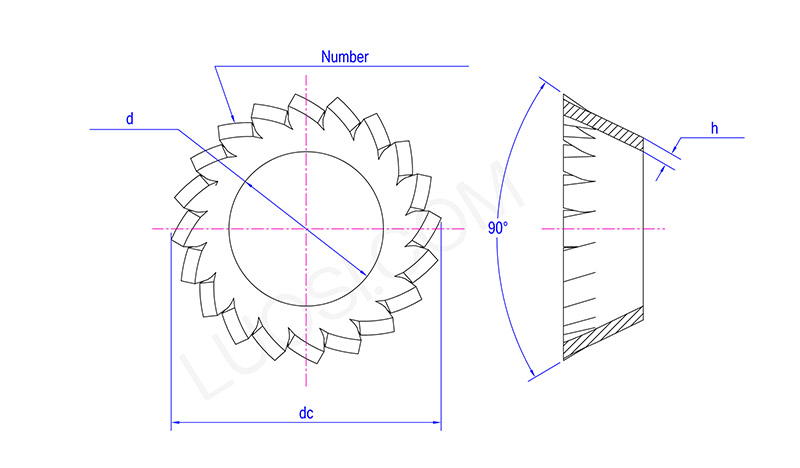

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubov min	10	12	12	14	14	16	18	20	26	28	30

(3) Podložku správne zarovnajte

Nasuňte na zápustnú skrutku zapustené vonkajšie zubové ozubené kužeľové poistné podložky a potom vložte celú súpravu do montážneho otvoru. Vnútorný kužeľ podložky sa sám vyrovná tak, aby zodpovedal uhlu hlavy skrutky.

(4) Najprv utiahnite rukou

Začnite otáčaním skrutky rukou. Držte ho naplocho k podložke a uistite sa, že je rovný – žiadne nakláňanie.

(5) Utiahnite na štandardný krútiaci moment

Použite kľúč a utiahnite na obvyklý krútiaci moment. Stlačte ho len toľko, aby ste kužeľ trochu sploštili, aby dodal určité napätie pružiny, a nechajte vonkajšie zuby jemne zahryznúť do povrchu.

(6) Pár vecí, na ktoré si treba dať pozor

Neuťahujte príliš – dodržujte odporúčaný krútiaci moment. Na udieranie nepoužívajte rázový uťahovák.

Nikdy nedávajte podložky na seba – na každú skrutku použite iba jednu. Ich stohovanie vytvára nerovnomerný tlak, ohýba podložku a ničí jej uzamykaciu schopnosť.
