Šesťhranné zváracie matice DIN 929

Ako dodávateľ do Číny má Xiaoguo® vždy prinášať šesťhranné zváracie matice DIN 929 najvyššej kvality s extrémne vysokou pevnosťou spojenia a robustnou štruktúrou. Zváracie body sa vplyvom vibrácií neuvoľnia a sú vhodné pre zariadenia s častými vibráciami. Pred nákupom môžete požiadať o bezplatné vzorky na testovanie.

Model:JIS B1196-1.1-1982

Odoslať dopyt

Popis produktu

Norma definovaná normou DIN 929 pre šesťhranné zváracie matice DIN 929 špecifikuje špecifikácie hrubého a jemného závitu pre M3 až M16 a jasne definuje kľúčové rozmery vrátane šírky hrany a výšky matice. Tieto matice majú väčšinou stupeň presnosti A a sú zvyčajne vyrobené z ocele s obsahom uhlíka maximálne 0,25 %. Môžu byť použité v spojení so skrutkami rôznych výkonnostných tried.

（1）Tabuľka veľkostí metrických hrubých závitov (jednotka: mm)

Špecifikácia závitu d1	Rozteč P	Maximálna šírka protiľahlých strán s (max)	Maximálna výška matice m (max)	Minimálna šírka uhlopriečky e (min)	Hmotnosť na tisíc kusov (kg)
M3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

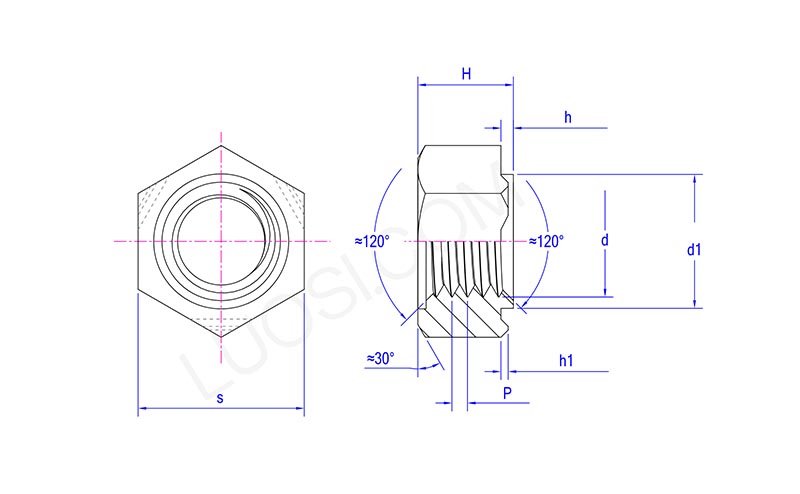

DIN 929 Hexagon Weld Nuts

（2）Špecifikácia jemného závitu

Pri aplikáciách vyžadujúcich presnejšie nastavenia podporujú šesťhranné zváracie matice DIN 929 aj metrické skrutky s jemným závitom so špecifikáciami v rozsahu od priemeru 8 mm do 16 mm. Nasledujú kombinácie priemerov a stúpaní pre voliteľné skrutky s jemným závitom:

M8: Stúpanie jemného závitu je 1 mm (štandardný hrubý závit má stúpanie 1,25 mm).

M10: Stúpanie jemného závitu môže byť 1 mm alebo 1,25 mm (štandardný hrubý závit je 1,5 mm).

M12: Stúpanie jemného závitu je možné zvoliť ako 1,25 mm alebo 1,5 mm (štandardný hrubý závit je 1,75 mm).

M14 / M16: Poskytnite závity s jemným stúpaním 1,5 mm.

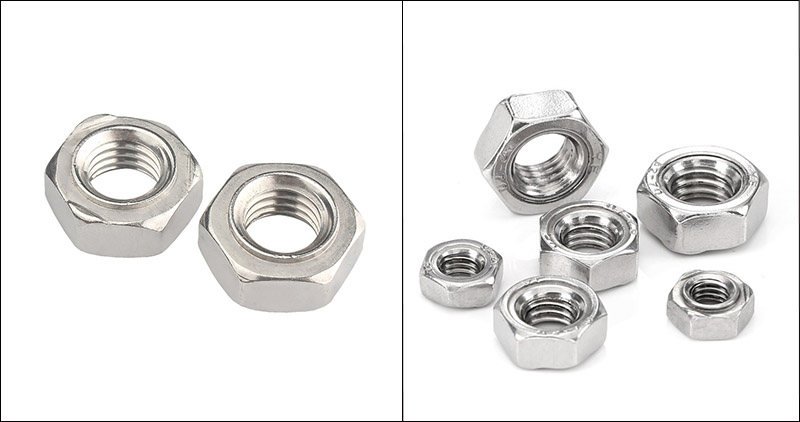

DIN 929 Hexagon Weld Nuts

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Výber materiálu

Výber materiálu pre šesťhranné zváracie matice DIN 929 priamo ovplyvňuje ich zvárací výkon, mechanickú pevnosť, odolnosť proti korózii a cenu.

(1) Výkon zvárania

Pri odporovom bodovom zváraní by mal byť obsah uhlíka v materiáli matice ≤ 0,25 %. V opačnom prípade sa v tepelne ovplyvnenej oblasti zvárania pravdepodobne vyskytnú praskliny alebo krehké lomy.

Nízkouhlíková oceľ je najlepšou voľbou, pretože má široké zváracie okno, menej rozstreku a stabilný zvar.

Pri zváraní stredne uhlíkovej ocele/legovanej ocele (napr. 35K, 40Cr) je potrebné prísne kontrolovať parametre (prúd, čas, rýchlosť chladenia). V prípade potreby by sa malo použiť predhrievanie alebo pomalé chladenie.

Nerezová oceľ má dobrý zvárací výkon, ale musí byť zladená so základným materiálom z nehrdzavejúcej ocele a mali by sa použiť špecifické elektródy.

（2）Požiadavky na mechanickú pevnosť

Trieda 4,8 / 6,8 (nízkouhlíková oceľ): Vhodné pre bežné plechové spoje a nenosné oblasti.

Trieda 8,8 / 10,9 (stredne uhlíková oceľ/legovaná oceľ): Vhodné pre konštrukcie, ktoré musia odolať značnému napätiu alebo vibráciám (ako sú podvozok auta, sedadlá).

A2-70 / A4-70 (nehrdzavejúca oceľ): Pevnosť sa pohybuje medzi triedou 6.8 a triedou 8.8, ktorá je schopná splniť väčšinu požiadaviek na stredné zaťaženie.

（3）Prostredie odolné voči korózii

Vnútorné suché prostredie: Nízkouhlíková oceľ + postačuje elektrogalvanizácia.

Odolnosť voči vonkajšej vlhkosti: Nízkouhlíková oceľ + žiarové zinkovanie alebo povlak Dacromet.

Vysoký obsah soli / morské prostredie: Nerezová oceľ 316 (A4-70) alebo 304 (A2-70) s pasiváciou.

Potraviny/Zdravie: Nerezová oceľ 304 v prírodnej farbe.

（4）Kontrola nákladov

Náklady na nízkouhlíkovú oceľ sú najnižšie, zatiaľ čo náklady na nehrdzavejúcu oceľ sú približne 2 až 3-krát vyššie ako náklady na nízkouhlíkovú oceľ.

Pri splnení výkonnostných požiadaviek by sa mali uprednostňovať šesťhranné zváracie matice z nízkouhlíkovej ocele DIN 929, aby sa znížili obstarávacie náklady.
