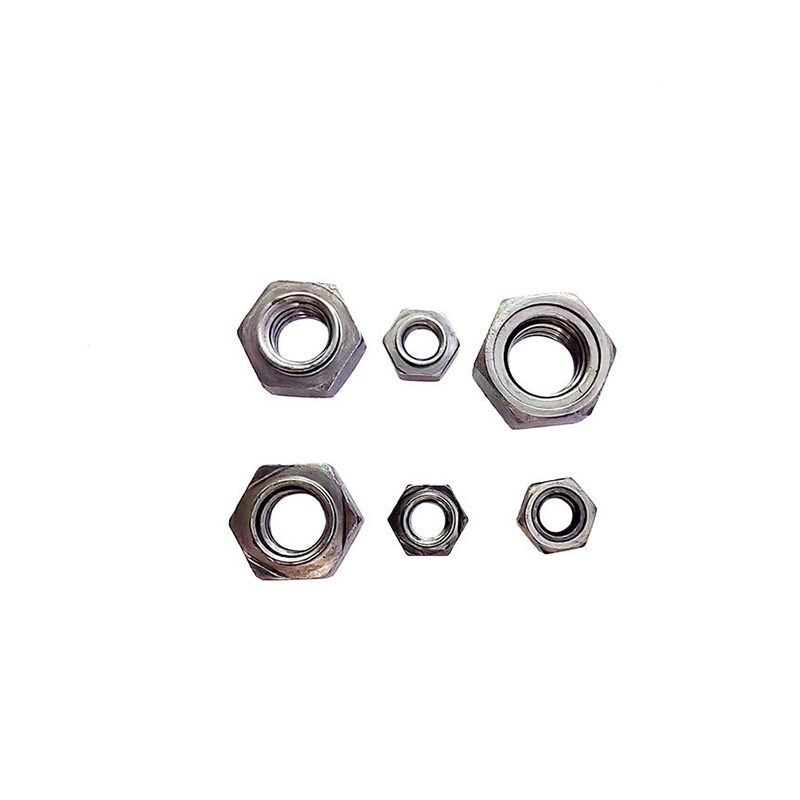

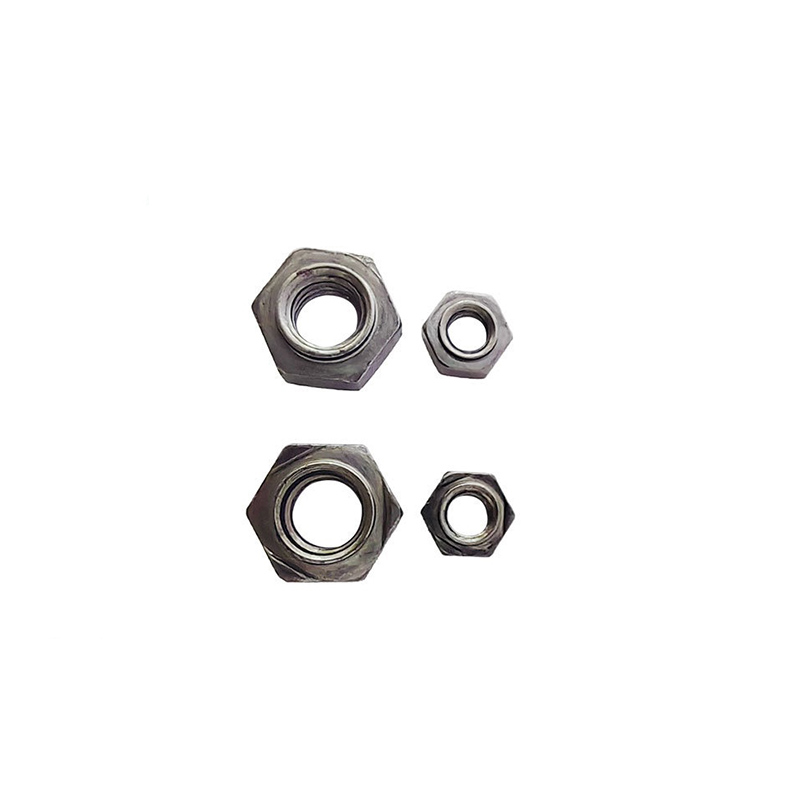

Šesťhranné zváracie matice

Zváracie body šesťhranných zváracích matíc Xiaoguo® majú po povrchovej úprave vynikajúci antikorózny výkon v porovnaní so závitovými spojovacími prvkami. Môžu byť použité v rôznych pracovných prostrediach. Špecializované produkty je možné prispôsobiť na požiadanie.

Odoslať dopyt

Popis produktu

Štruktúra vodiaceho kolíka šesťhranných zváracích matíc sa týka pridania vyvýšeného polohovacieho vodiaceho kolíka (Pilot) v strede spodnej plochy matice. V porovnaní s bežnými zváracími maticami bez vodiacich kolíkov má konštrukcia s vodiacimi kolíkmi týchto päť základných výhod:

（1）Presné umiestnenie, aby sa zabránilo odchýlke zvárania

Vodiace kolíky sú vložené do predvŕtaných polohovacích otvorov obrobku, čím sa dosiahne sústredné umiestnenie matice a otvoru, čím sa zabráni odchýlke zvárania alebo nakloneniu matice spôsobenému chybami polohovania.

(2) Zabránenie zváracej trosky a ochrana čistoty závitu

Pri odporovom bodovom zváraní dochádza k malému rozstreku kovu. Vodiaci kolík zasahuje do otvoru obrobku a vytvára fyzickú bariéru, ktorá účinne bráni striekajúcemu materiálu vniknúť do otvoru závitu. Závity zostávajú po zváraní čisté.

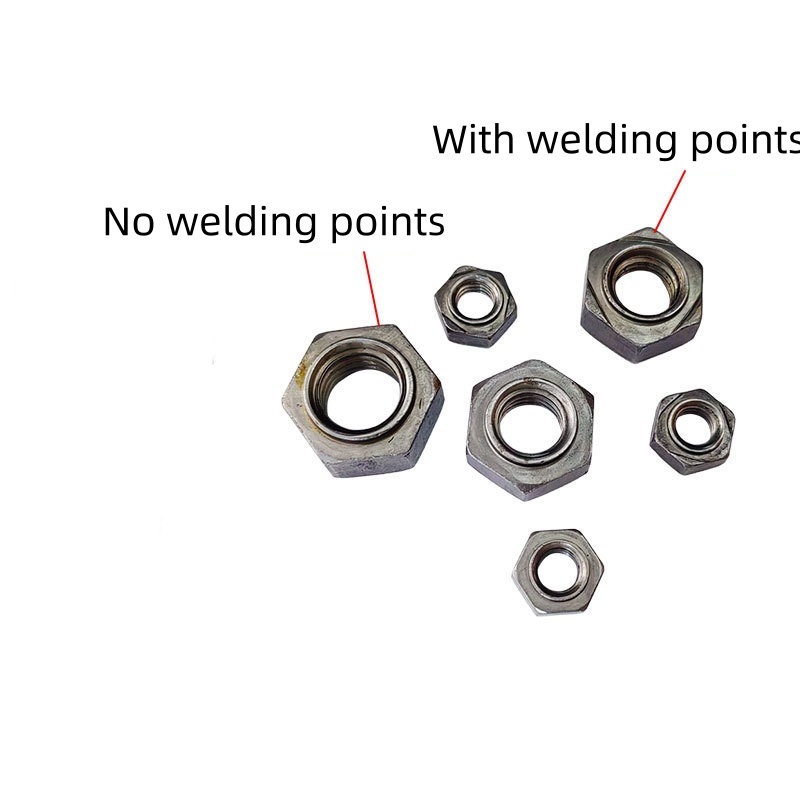

Hexagon Welding Nuts

（3）Vhodné pre automatizované výrobné linky

Štruktúra vodiaceho kolíka je vhodná pre vibračný stôl na automatické triedenie a podávanie materiálov. Vodiaci kolík môže slúžiť ako polohovacia referencia a v kombinácii s mechanickou ručnou alebo automatickou zváračkou umožňuje vysokorýchlostné a vysoko presné zváranie.

（4）Zlepšite konzistenciu zvárania

Vodiace kolíky zaisťujú, že poloha zvárania každej šesťhrannej zváracej matice je úplne konzistentná, čím sa eliminujú náhodné chyby spôsobené ručným umiestnením alebo polohovaním elektródy. Lepšia je aj stabilita parametrov zvárania.

（5）Znížte celkové náklady

Hoci cena jedného kusa závitovej matice s prídržným kolíkom je o niečo vyššia ako cena bezzávitového typu, eliminuje to procesy čistenia závitu po zváraní a nastavovanie polohy, čím sa znižuje množstvo odpadu a náklady na prepracovanie. Pri hromadnej výrobe sú celkové náklady v skutočnosti nižšie.

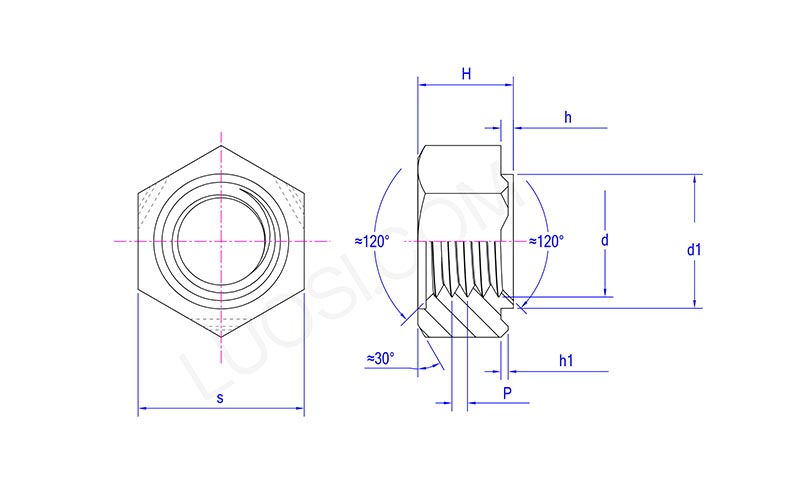

Hexagon Welding Nuts

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Údržba závitov

（1）Pri montáži skrutiek: Najprv ručne zaskrutkujte 2 až 3 otáčky. Po potvrdení zarovnania ich pomocou nástroja utiahnite, aby ste zabránili nesprávnemu vyrovnaniu a poškodeniu závitov.

（2）Ovládanie krútiaceho momentu: Neprekračujte odporúčaný krútiaci moment pre šesťhranné zváracie matice (napr. matice M8 ≤ 30 N·m). Zabráňte prasknutiu zvarových bodov alebo uvoľneniu závitu.

（3）Zaobchádzanie s upchatím závitov: Ak sa do závitov dostane rozstrek zo zvárania, môžete ich vyčistiť kohútikom. Počas prevádzky držte kohútik kolmo na maticu a pomaly ho zasuňte.

（4）Uvoľnená matica: Nedá sa opraviť. Je potrebné ho znova privariť pomocou nových šesťhranných zváracích matíc v pôvodnej polohe alebo v blízkosti.
