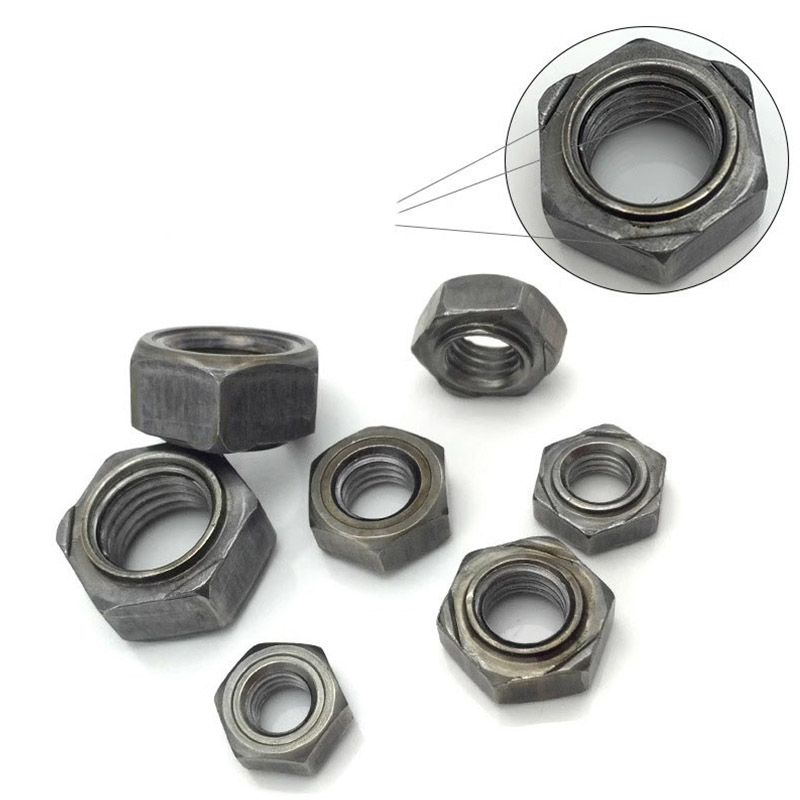

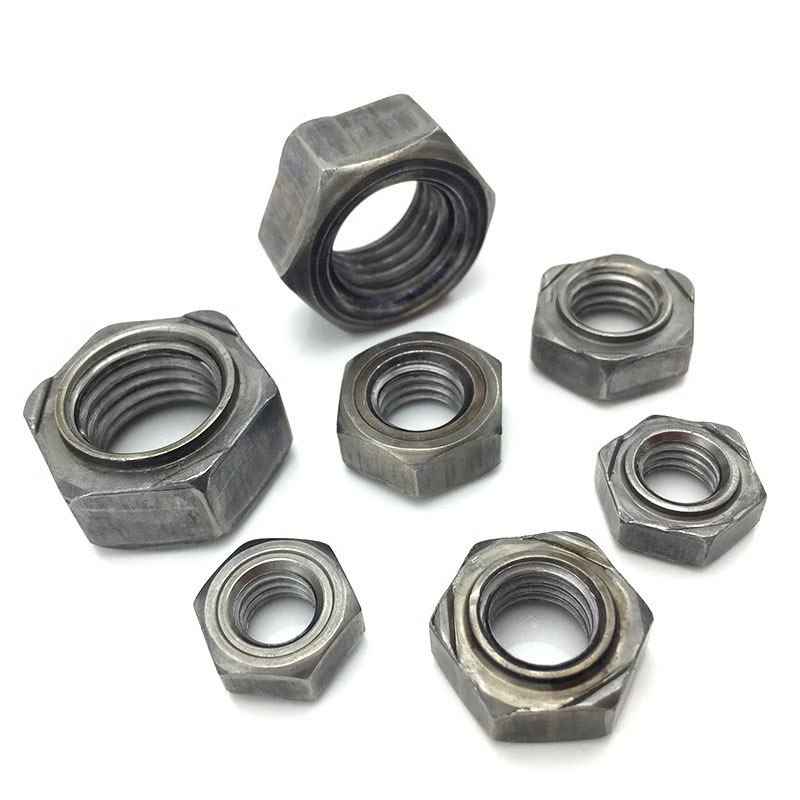

Šesťhranné bodové matice

Šesťhranné bodové matice Xiaoguo® umožňujú rýchle bodové zváranie pomocou automatizovaného zváracieho zariadenia, čím sa zvyšuje rýchlosť montáže výrobnej linky a znižujú sa náklady. V súčasnosti je k dispozícii viac nákupných zliav.

Model:JIS B1196-1.1-1982

Odoslať dopyt

Popis produktu

Šesťhranné bodové zváracie matice sú široko používané v nasledujúcich odvetviach a scenároch kvôli ich výhodám, ako je trvalá fixácia, jednostranná montáž a spoľahlivá ochrana proti uvoľneniu:

（1）Výroba automobilov

Biele zváranie karosérie: Závitové spojovacie body plechových komponentov, ako sú dvere, kryty motora a kryty kufra

Podvozok a odpruženie: Pomocný rám, ramená, konzoly stabilizátora, držiaky tlmičov

Systém sedadla: Posuvné koľajničky sedadla, mechanizmus nastavenia operadla, upevňovacie body bezpečnostných pásov

Komponenty interiéru: Priečnik palubnej dosky, držiak lakťovej opierky, upevnenie ozdobného panelu

Nové energetické vozidlá: Kryt batérie, kryt ovládača motora, vysokonapäťová elektroinštalácia

（2）Domáce spotrebiče a elektrické zariadenia

Biela technika: Držiak kompresora chladničky, vyvažovací krúžok práčky, základná doska vonkajšej jednotky klimatizácie

Elektrická skriňa: Montážna doska rozvodnej skrine, uzemňovacia skrutka, ovládací panel, upevnenie komponentov

Výťah: Stenové panely do auta, ovládacia skrinka, nosný rám mechanizmu dverí

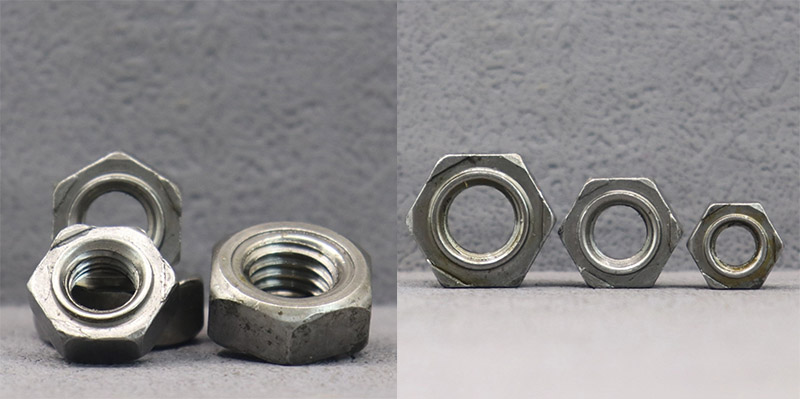

Hex Spot Weld Nuts

(3) Poľnohospodárske stroje

Traktor: Kryt kabíny, blatníky, štít motora

Kombajn: Ochranné dosky reznej plošiny, krycie dosky dopravného žľabu a upevnenie sitovej skrinky

Poľnohospodárska technika: Spojenie podpier pre sejací stroj a stroj na aplikáciu hnojív

（4）Ťažké stroje a stavebné zariadenia

Kabína: vnútorné panely, ovládací panel, základňa sedadla

Motorový priestor: Tepelný štít, držiak sacieho potrubia, svorky káblového zväzku

Krycie diely: Bočné dvierka, zadný kryt, údržbová krycia doska

（5）Koľajové tranzitné a špeciálne vozidlá

Interiér vlakov: Bočné steny vozňov, stropy, rámy sedadiel

Nákladné vozidlo: Bočné steny karosérie vozidla, prípojka podlahy, držiak brzdového potrubia

Špeciálne vozidlá: Inštalačné dosky pre vnútorné vybavenie hasičských vozidiel a sanitiek

Šesťhranné bodové zváracie matice sú štandardnou voľbou pre trvalé závitové spoje tenkých plechov v odvetviach, ako sú automobily, domáce spotrebiče, poľnohospodárske stroje a elektrické skrine. Sú obzvlášť vhodné pre rozsiahle automatizované výrobné scenáre, ktoré vyžadujú prevenciu vibrácií a jednostrannú montáž.

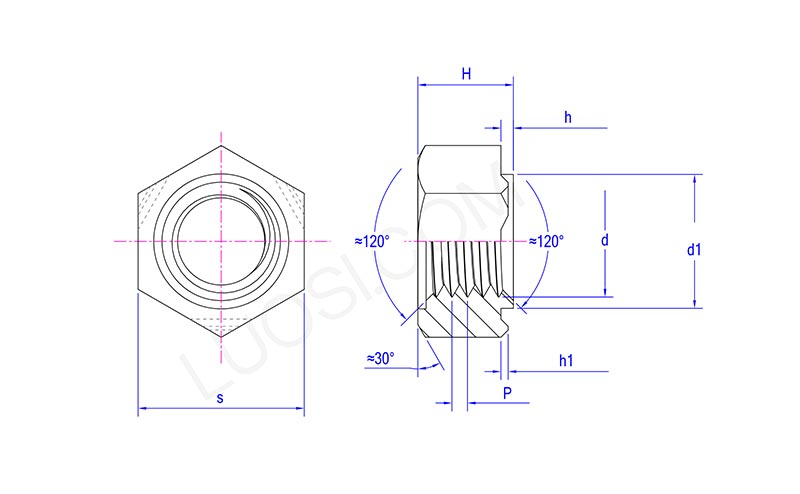

Hex Spot Weld Nuts

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

FAQ

（1）Akým normám vyhovujú vaše šesťhranné bodové zváracie matice?

Vyrábame ich striktne v súlade s DIN 929 (nemecká norma, celosvetovo najpoužívanejšia), GB/T 13681 (čínska národná norma) a JIS B 1199 (japonská norma).

（2）Aké sú kľúčové rozmery šesťhranných bodových zváracích matíc M8?

Ako príklad uvedieme DIN 929 M8: šírka medzi oboma stranami je 14 mm, celková hrúbka je 6,5 mm, výška výstupku je približne 0,6–0,8 mm a presnosť závitu je 6H.

（3）Ako zabezpečiť zvárací výkon matíc?

Základom výkonu zvárania je, že obsah uhlíka by mal byť ≤ 0,25 %. Vykonávame spektrálnu analýzu surovín pre každú šaržu, aby sme zaistili, že chemické zloženie je kvalifikované.
