Šesťhranné bodové matice

Uvoľnite sa a pustite sa do hromadného nákupu Xiaoguo® šesťhranných matíc na bodové zváranie. Máme profesionálny tím na výrobu zariadení a tím po predaji, ktorý poskytuje komplexnú podporu produktov, čím zvyšuje zážitok z nákupu.

Odoslať dopyt

Popis produktu

(1) Test deštruktívneho krútiaceho momentu

Vložte zodpovedajúce skrutky do šesťhranných bodových zváracích matíc, použite určený krútiaci moment pomocou momentového kľúča. Ak sa neotáča a zvarové body sa neroztrhnú, považuje sa za kvalifikovaný. Odporúčaná referenčná hodnota krútiaceho momentu podľa normy BS 7670:

Matica M5: Minimálny krútiaci moment pri poruche ≥ 12 N·m

Matica M6: Minimálny krútiaci moment pri poruche ≥ 20 N·m

Matica M8: Minimálny krútiaci moment pri poruche ≥ 50 N·m

(2) Test pásu alebo vytiahnutia

Vykonajte deštruktívne pásové alebo vyťahovacie testy, aby ste skontrolovali, či je možné v každom kontaktnom bode odtiahnuť kus kovu zo základného materiálu.

(3) Vizuálna kontrola

Šesťhranné bodové zváracie matice nie sú naklonené a povrch príruby je dokonale v kontakte s obrobkom.

Nedochádza k žiadnemu silnému striekaniu, prasklinám alebo prevaru.

Skúška mierky závitu bola úspešná (vplyv tepla pri zváraní by nemal spôsobiť deformáciu závitu).

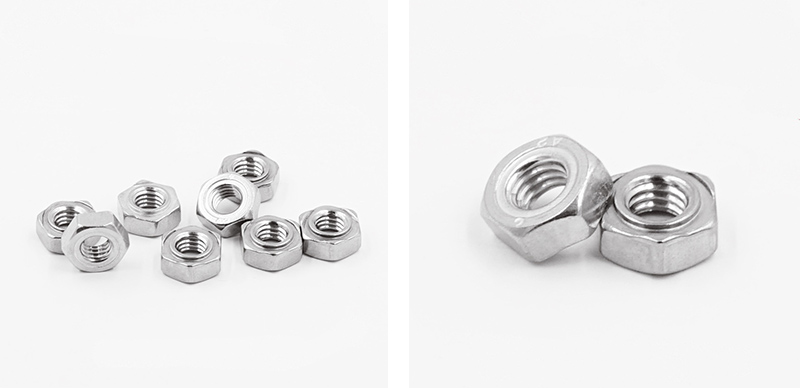

Hexagon Spot Weld Nuts

Bezpečnostné varovanie

Pri použití šesťhranných bodových zváracích matíc na odporové bodové zváranie a následnú montáž prísne dodržiavajte nasledujúce bezpečnostné pokyny, aby ste zaistili osobnú bezpečnosť, integritu zariadenia a kvalitu zvárania.

（1）Noste ochranné prostriedky

Pri obsluhe zváracieho prístroja je potrebné nosiť ochranné okuliare alebo tvárový štít, aby sa predišlo poraneniu očí postriekaním zo zvárania.

Nasaďte si ohňovzdorné rukavice a pracovný odev s dlhými rukávmi, aby ste zabránili popáleniu pokožky odletujúcim kovom.

V prostredí s výskytom dymu je potrebné nosiť protiprachovú masku alebo použiť lokálne odsávacie zariadenie.

（2）Zabráňte úrazu elektrickým prúdom

Uistite sa, že zváračka je správne uzemnená a izolačná vrstva kábla je neporušená.

Udržujte oblasť okolo zváracieho stroja suchá. Na zemi sa nesmie hromadiť voda ani olejové škvrny.

Je prísne zakázané obsluhovať zváračku holými rukami vo vlhkom prostredí. Ak je potrebná operácia, mala by sa použiť izolačná podložka alebo izolovaná obuv.

（3）Zabráňte postriekaniu a požiaru

Do oblasti zvárania sa nesmú umiestňovať žiadne horľavé alebo výbušné predmety (ako sú sudy s olejom, rozpúšťadlá, papier atď.).

Pri výraznom rozstrekovaní možno okolo zváracieho pracoviska postaviť protipožiarne bariéry.

Po dokončení zvárania nechajte obrobok pred stohovaním prirodzene vychladnúť na izbovú teplotu. Tým sa zabráni vznieteniu zvyškového tepla iných materiálov.

(4) Údržba zariadenia

Pravidelne kontrolujte, či sú elektródy opotrebované a či nie sú uvoľnené vodiace kolíky.

Pravidelne čistite kovové úlomky vo vnútri zváracieho stroja a na pracovnom stole, aby ste predišli skratom alebo mechanickému zaseknutiu.

Pri zváraní a používaní šesťhranných bodových zváracích matíc sa musia prísne dodržiavať bezpečnostné pokyny. To zaisťuje nielen bezpečnosť operátorov, ale tiež efektívne zlepšuje kvalitu zvárania a efektivitu výroby.

Hexagon Spot Weld Nuts

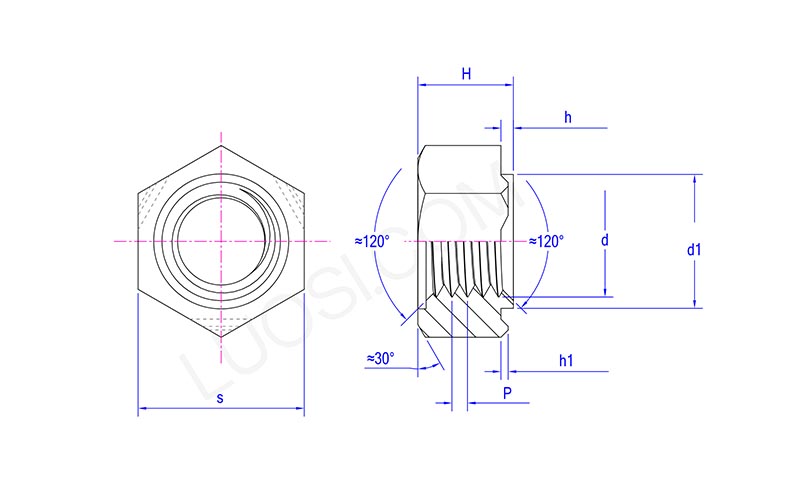

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5
