Skrutkové skrutky s dvojitým koncom

Čo je to obojstranná závrtná skrutka?

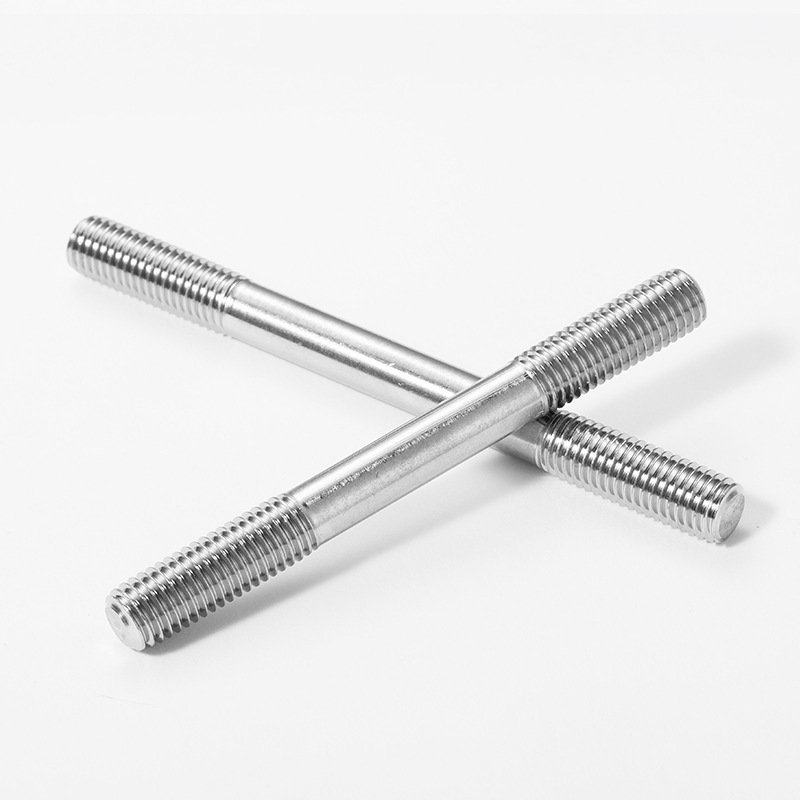

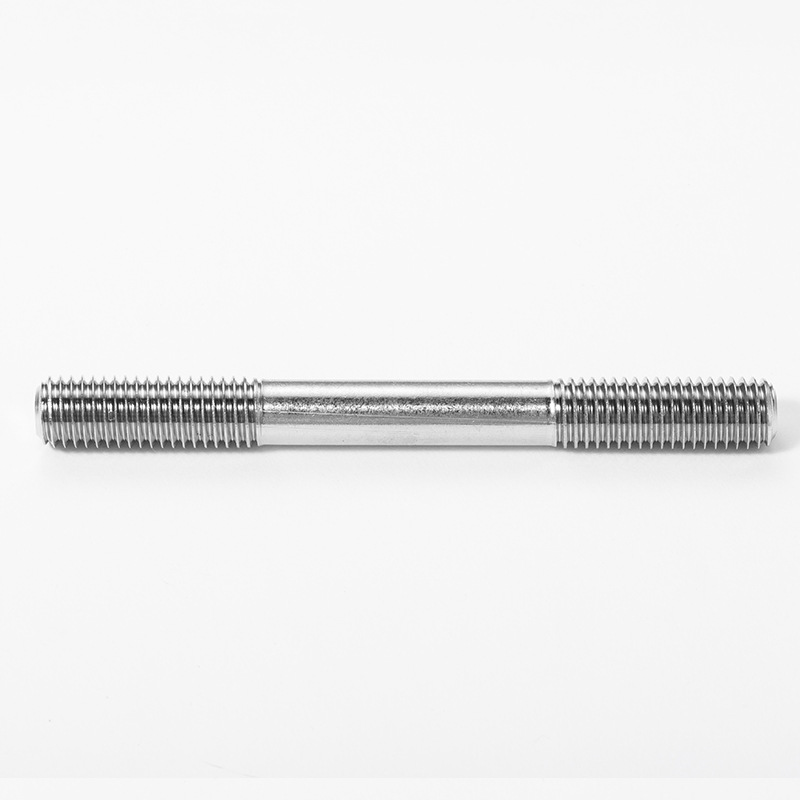

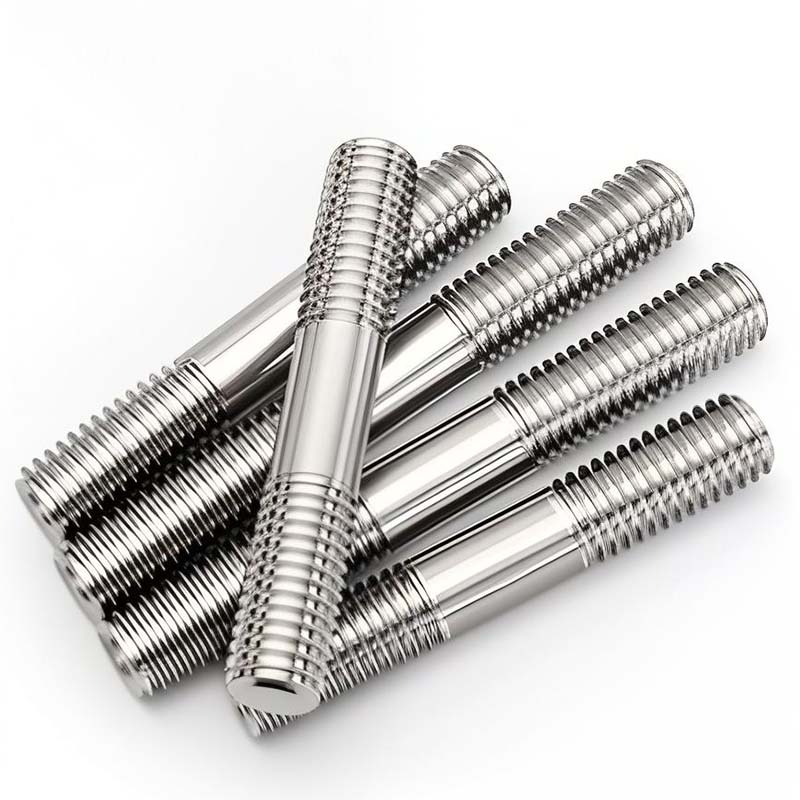

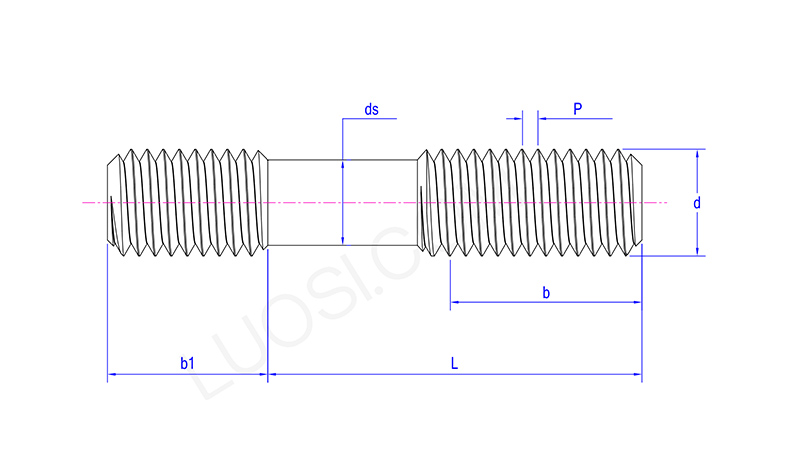

Dvojité svorníky majú závity na oboch koncoch a bezzávitovú časť v strede. Tento dizajn sa líši od skrutiek s plným závitom. Oba typy závrtných skrutiek fungujú veľmi dobre vo svojich príslušných oblastiach použitia.

Po prvé, zvyčajne sa používajú spolu s dvoma šesťhrannými maticami (niekedy s podložkami) na inštaláciu. Jeden koniec je možné zaskrutkovať do závitového otvoru substrátu a druhý koniec je pevne spojený s komponentom pomocou matice, čím sa zabezpečí pevné upevnenie a rovnomerné rozloženie napätia.

Po druhé, stredná časť bez drážky pomáha dosiahnuť presné zarovnanie počas montáže, čím sa zabráni interferencii medzi závitmi. Zároveň môže znížiť koncentráciu napätia, vďaka čomu je čap pevnejší a menej pravdepodobné, že sa zlomí pri veľkom zaťažení.

Aké sú hlavné typy skrutiek s dvojitým koncom?

Dovoľte nám predstaviť vám hlavné typy skrutiek s dvojitým koncom

Vysvetlíme si ich z nasledujúcich troch aspektov.

（1）Klasifikácia závitových štruktúr

Typ upínania: Oba konce majú rovnakú dĺžku závitu a stredná časť je obyčajná tyč. Pri použití sú oba konce utiahnuté maticami. Toto je najbežnejší typ.

Typ konca závitu: Dĺžky dvoch koncov závitu sú rôzne. Dlhší koniec sa používa na zaskrutkovanie do slepého otvoru komponentu, zatiaľ čo kratší koniec sa používa na inštaláciu matice.

Continuous Thread Stud: Tiež známy ako "závitová tyč", znamená to, že celá dĺžka tyče je vybavená závitom, bez akejkoľvek hladkej časti. Ponúka maximálnu dĺžku pre závitové pripojenie.

Svorník s čiastočným závitom: Iba jeden koniec alebo oba konce majú čiastočné závity, pričom väčší priemer hladkej tyče zostáva v strede.

(2) Klasifikácia na špeciálne účely

Štvorhranná hlava: Jeden koniec má štvorcovú hlavu. Pri uťahovaní druhého konca je možné použiť nástroj na uchopenie štvorcovej hlavy, čo uľahčuje inštaláciu v obmedzenom priestore.

Zvárací čap: Jeden koniec je určený na privarenie na kovový podklad, zatiaľ čo druhý koniec má závity na pripojenie iných komponentov.

（3）Klasifikácia materiálu a triedy

Svorník B7: Vyrobený z chróm-molybdénovej legovanej ocele, prechádza tepelným spracovaním a je najbežnejším typom svorníka používaného vo vysokoteplotných (zvyčajne do 450 °C) a vysokotlakových pracovných podmienkach.

Svorník L7: Vhodné do prostredia s nízkou teplotou.

Skrutkové kolíky B8 / B8M: Vyrobené z nehrdzavejúcej ocele 304 alebo 316, so silnou odolnosťou proti korózii.

Na čo sa používajú závrtné skrutky s dvojitým koncom?

Skrutkové skrutky s dvojitým koncom majú širokú škálu aplikácií a možno ich vidieť všade v každodennom živote. Tu je niekoľko popisov ich funkcií.

（1）Prírubové spojenie v potrubných nádobách

Čap prechádza cez dve príruby. Utiahnite matice na oboch koncoch, aby ste vytvorili pevnú a rovnomernú upínaciu silu.

（2） Aplikácia slepých otvorov

Ak má jeden komponent zapustený otvor (napríklad hlava valcov alebo blok motora) a druhý komponent má priechodný otvor, dlhší koniec čapu bude trvalo vložený do zapusteného otvoru. Druhý koniec je inštalovaný maticou.

（3）Inštalácia konštrukcie a vybavenia

Závrtné skrutky sa používajú na upevnenie ťažkých zariadení (ako sú motory, čerpadlá alebo kompresory) k základu alebo rámu. Čap je upevnený v základni (alebo pripevnený cez matice na oboch stranách).

(4) Prostredie s vysokým tlakom a vysokou teplotou

V petrochemickom priemysle, energetike a lodiarskom priemysle sú čapy s dvojitým koncom zvyčajne vyrobené z vysoko pevnej legovanej ocele (ako je ASTM A193 B7) alebo nehrdzavejúcej ocele (B8/B8M). Lepšie odolávajú vysokému tlaku, zmenám teploty a vibráciám.

（5）Aplikácie vyžadujúce častú demontáž

Akékoľvek montážne komponenty, ktoré vyžadujú pravidelnú údržbu – ako sú kontrolné kryty, kryty čerpadiel alebo kryty stroja – sú vhodné na použitie závrtných skrutiek. Matice môžete opakovane odstrániť bez toho, aby ste museli nosiť závity.
