Hrubé tyčové dvojité kolíky s jemným rozstupom

Hrubé dvojité kolíky s jemným rozstupom sú vhodné pre scenáre, ktoré vyžadujú vysokopevnostné a presné spoje. Hrubá tyč zlepšuje priľnavosť, zatiaľ čo jemný závit zaisťuje pevné a stabilné uchytenie. Továreň Xiaoguo® má na sklade veľké množstvo zásob.

Odoslať dopyt

Popis produktu

Hrubé pólové dvojité kolíky s jemným stúpaním je pomerne hrubá kovová tyč s jemnými závitmi na oboch koncoch. Dodáva sa v širokej škále špecifikácií, s priemermi závitov od niekoľkých milimetrov do desiatok milimetrov a dĺžku je možné zvoliť aj podľa skutočných potrieb.

Vlastnosti produktu

Charakteristickým znakom hrubých tyčových dvojitých kolíkov s jemným rozstupom je hrubá tyčová štruktúra. V porovnaní s bežnými čapmi môžu hrubé tyče zvýšiť celkovú pevnosť a tuhosť a je menej pravdepodobné, že sa deformujú, keď sú vystavené veľkému zaťaženiu. Stúpanie nití s jemným závitom je malé a medzera medzi každým otočením nite je menšia. Pri otáčaní môže vytvárať väčšie trenie a je menej pravdepodobné, že sa po utiahnutí uvoľní.

parametre

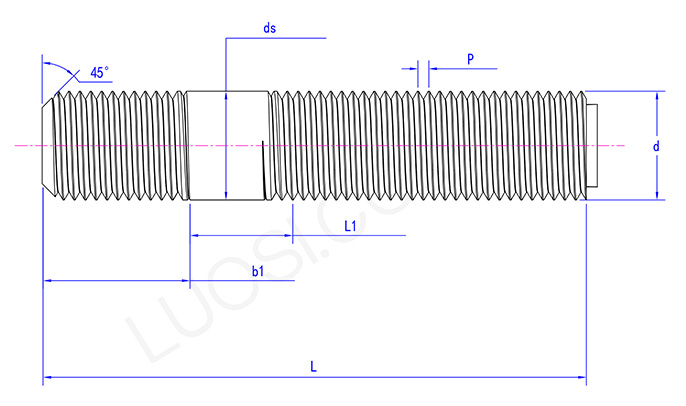

Rough pole double studs with fine pitch

Aplikácie

Hrubý pólový dvojitý kolík s jemným rozstupom sa častejšie používa v odvetviach, ako je mechanická výroba, letecký priemysel a presné prístroje. Montáž vysoko presných zariadení v mechanickej výrobe; Pevné súčasti lietadiel v oblasti letectva; Pri výrobe presných nástrojov, aby sa zabezpečila stabilita dielov, je tento typ čapov vždy potrebný na zaručenie spoľahlivosti a stability spojenia.

Hrubé pólové dvojité kolíky s jemným rozstupom sa používajú na upevnenie kľúčových komponentov veľkých mechanických zariadení. V továrňach sa často inštalujú a používajú rozsiahle mechanické zariadenia, ako sú vysokovýkonné obrábacie stroje a veľké kompresory. Ak chcete nainštalovať vretenovú skrinku ťažkého obrábacieho stroja, zaskrutkujte jeden koniec čapu do závitového otvoru lôžka obrábacieho stroja a druhý koniec prevlečte cez inštalačný otvor vretenovej skrinky a potom naskrutkujte maticu.

Parametre produktu

Po	1/4	16.5	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Tieto hrubé tyčové dvojité kolíky sa používajú na výrobu a inštaláciu foriem. V priemysle výroby foriem, pri výrobe vstrekovacích foriem, foriem na tlakové liatie atď., sa používajú na upevnenie rôznych modulov foriem. Spojte hornú a spodnú formu formy. Zaskrutkujte jeden koniec čapu do závitového otvoru spodnej formy a druhý koniec prevlečte cez hornú formu. Potom naskrutkujte maticu.
