Dvojité závitové kolíky

Závitové kolíky s dvojitým koncom sú špeciálne navrhnuté na stavbu a údržbu lodí. Tieto skrutky vydržia drsné morské prostredie. Prichádzajú v rôznych dĺžkach a dajú sa aplikovať na rôzne časti boku lode. Spoločnosť Xiaoguo® je spoľahlivým dodávateľom.

Model:CB/T 908-1996

Odoslať dopyt

Popis produktu

Závitové kolíky s dvojitým koncom sa môžu nazývať aj skrutky so závitom s dvoma koncami, používajú sa na boku lode a dĺžky závitov na oboch koncoch sú rôzne. Vyznačuje sa hladkým telom tyče v strede, ktoré sa dokáže prispôsobiť konštrukciám trupu a inštalačným komponentom rôznych hrúbok.

Parametre produktu

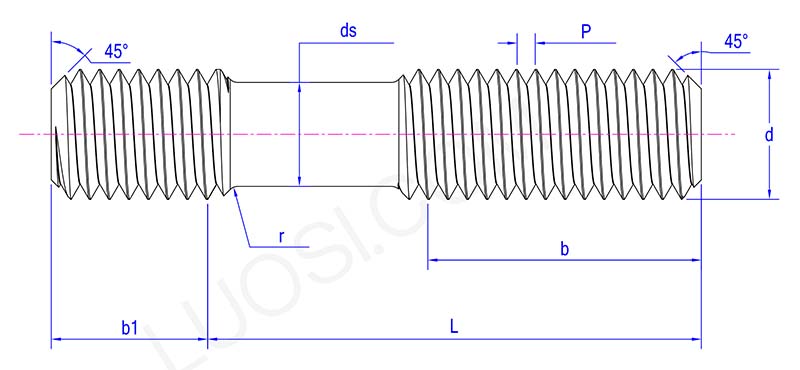

Double End Threaded studs parameter

Po	M14	M16	M20	M24	M27	M30	M36
P	1\|1,5\|2	1\|1,5\|2	1,5\|2\|2,5\|1	1.5\|2\|3\|1	1,5\|2\|3	1,5\|2\|3,5	1,5\|2\|3\|4
ds max	11	13	16	19.5	22.5	25	39
ds min	10.76	12.76	15.76	19.22	22.22	24.72	38.72
b1	14	16	20	24	27	30	36
r	0.6	0.8	1	1	1.25	1.25	1.5

Aplikácie

Dvojité koncové závitové kolíky, ktoré môžu pripevniť radarovú vežu k okraju paluby. Kratšie kolíky sú zarovnané s vnútornými nosníkmi paluby, aby sa dosiahlo pevné ukotvenie, zatiaľ čo dlhšie kolíky sa môžu vyhnúť prekážkam pod nimi. To môže zabrániť vŕtaniu cez kľúčové štruktúry. Stačí posunúť základňu stožiara cez čap a pridať podložku/maticu.

Obojstranné závitové skrutky na montáž snímačov trupu. Môžete ich použiť na inštaláciu hĺbkových senzorov alebo sonaru. Krátke kolíky sú v jednej rovine s rebrami, zatiaľ čo dlhé kolíky preklenujú ploché časti. Použite prosím neoprénové tesnenia a matice z nehrdzavejúcej ocele. Ak všetkyčapysú rovnaké, 50 % čapov nebude nainštalovaných správne, čo spôsobí únik morskej vody do kabíny.

Dvojité závitové skrutky používané na upevnenie navijaka záchranného člna. Dlhšie kolíky prenikajú do vystuženej plochy paluby, zatiaľ čo kratšie kolíky sú ukotvené k ľahšej palube. Utiahnite všetky čapy na 220 N·m pomocou poistných podložiek. Skrutky nekonzistentných dĺžok môžu poškodiť štrukturálnu integritu a spôsobiť poškodenie závesu v búrke.

Funkcia produktu

Obojstranné závitové kolíky, ktoré sú flexibilne prispôsobené a pevne spojené. Kvôli zložitému inštalačnému prostrediu na boku lode a rôznym hrúbkam rôznych komponentov je možné tento typ svorníkov so závitmi rôznych dĺžok naskrutkovať do hrubšej konštrukcie trupu na jednej strane a upevniť na tenšie vybavenie alebo príslušenstvo maticami na druhej strane, bez potreby dodatočných úprav spôsobu inštalácie.
