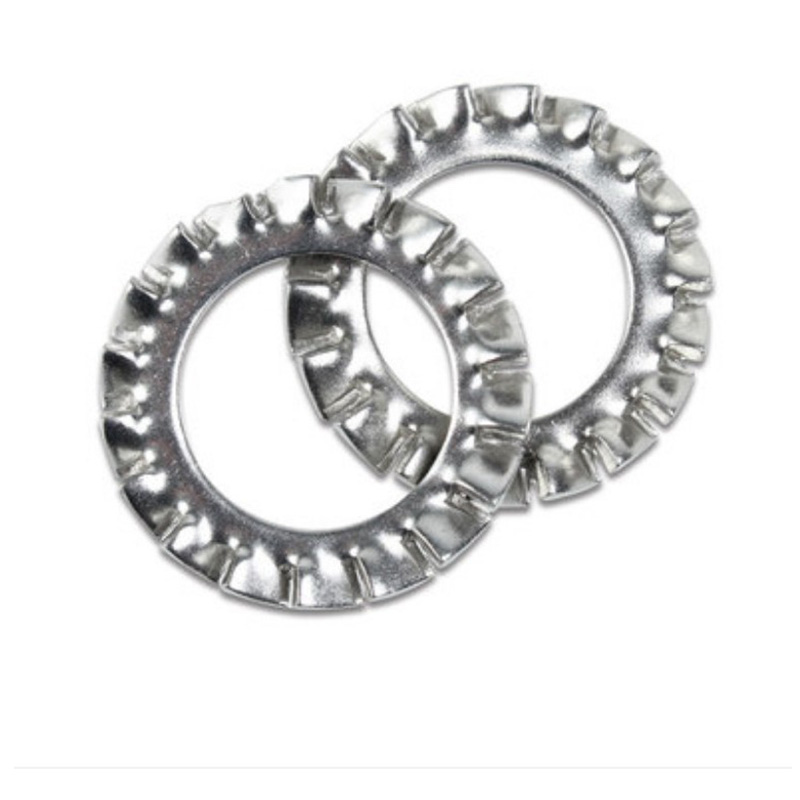

Vonkajšie zúbkovanie Poistné podložky

Vzorka Xiaoguo® externých zúbkovacích podložiek môže poskytnúť užitočné elektrické uzemnenie. Vonkajšie zuby tesnenia môžu počas používania poškriabať vrstvu oxidu alebo povlak, čím sa vytvorí stabilná kovová kontaktná dráha, ktorú možno použiť na pripojenie elektrických skríň.

Odoslať dopyt

Popis produktu

Materiál vonkajších ozubených poistných podložiek priamo určuje ich upínaciu silu, schopnosť predchádzať korózii a použiteľné prostredie.

(1) Pružinová oceľ

Bežné druhy: 65Mn, C67S, SK5

Tvrdosť: HRC 40–50

Vlastnosti: Elasticita je najlepšia a sila hryzenia je najsilnejšia; zuby sú ostré a môžu hlboko preniknúť do kovového povrchu; cena je nízka a pomer ceny a výkonu je vysoký.

Nevýhody: Holá oceľ je náchylná na hrdzavenie a vyžaduje povrchovú úpravu; nie je vhodný do vlhkého alebo korozívneho prostredia.

Použiteľné scenáre: Vonkajšie zúbkované poistné podložky vyrobené z pružinovej ocele sú vhodné pre všeobecný priemysel, automobily, mechanické montáže a vnútorné suché prostredie.

Povrchová úprava náteru: Galvanizácia (vnútorná), Dacromet (vonkajšia)

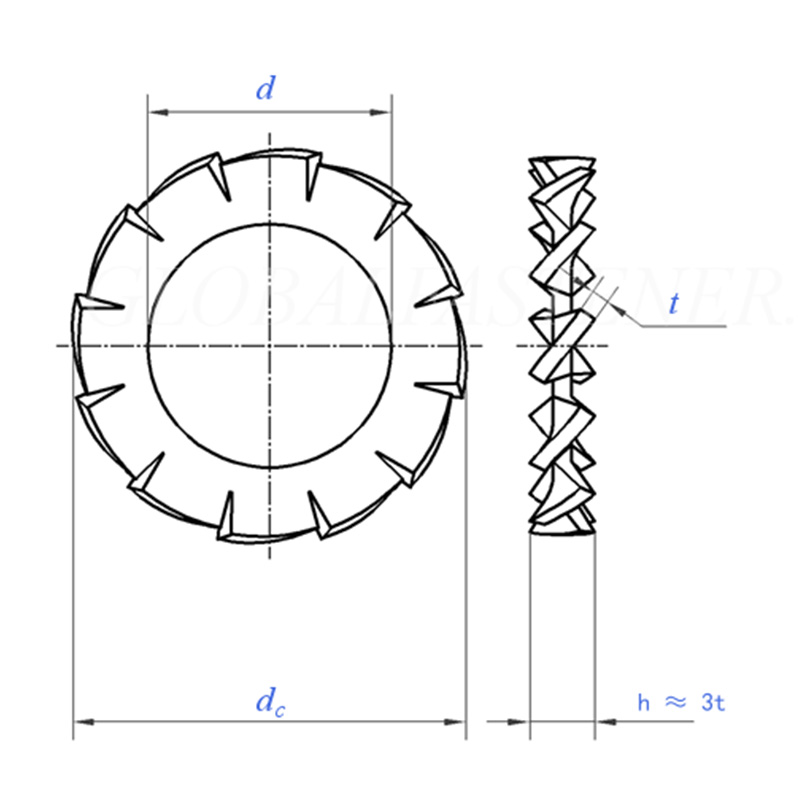

External Serrations Lock Washers

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Nerezová oceľ

①A2 (nehrdzavejúca oceľ 304)

Tvrdosť: Približne 25–35 HRC (mäkšie ako pružinová oceľ)

Vlastnosti: Univerzálna odolnosť proti korózii, dobrá schopnosť predchádzať korózii; nehrdzavejúce; nie je potrebný ďalší náter; sila záberu nie je taká silná ako pri pružinovej oceli, ale na všeobecné vibrácie je dostatočná.

Aplikačné scenáre: vlhké prostredie, potravinárske zariadenia, zdravotnícke pomôcky, všeobecná prevencia korózie v interiéri a exteriéri

②A4 (nehrdzavejúca oceľ 316)

Tvrdosť: približne HRC 25–35

Vlastnosti: Obsahuje molybdén, odolnejší voči korózii chloridových iónov, odolný voči slanej hmle, odolný voči morskej vode, odolný voči chemikáliám ； Cena je o 30-50% vyššia ako 304.

Použiteľné scenáre: Vonkajšie ozubené poistné podložky vyrobené z nehrdzavejúcej ocele 316 sú vhodné pre námorné inžinierstvo, lode, pobrežné zariadenia a chemické závody.

(3) Fosforový bronz

Označenie: CuSn8, PB

Tvrdosť: Približne 20-30 HRC (nižšia)

Vlastnosti: Nevytvára iskry (odolné proti výbuchu); nemagnetické; dobrá vodivosť; odolné voči korózii (ale nie tak dobré ako 316); nízka pevnosť, nevhodné pre vysoké zaťaženie.

Použiteľné scenáre: Prostredie odolné voči výbuchu, elektrické uzemnenie, nástroje citlivé na magnetizmus

(4) mosadz

Číslo modelu: H62, H65

Tvrdosť: nízka (približne 10–20 HRC)

Vlastnosti: Vodivé, tepelne vodivé; zlatý vzhľad, dekoratívny; odolnosť proti hrdzi je priemerná; s nízkou pevnosťou, zuby sú náchylné na opotrebovanie.

Použiteľné scenáre: Nízkonapäťové elektrické, inštalatérske, pneumatické konektory, dekoratívne zostavy

FAQ

（1）Aká je maximálna teplota pre vonkajšie zúbkované poistné podložky?

Pružinová oceľ s pozinkovaním je všeobecne vhodná pre teploty od -20°C do +120°C; nerezová oceľ A2/A4 je použiteľná do -200°C až +300°C.

（2）Ktorý materiál je najlepší na elektrické uzemnenie?

Uzemnenie vyžaduje, aby zuby boli schopné preniknúť vrstvou farby alebo oxidu a vytvoriť tak vodivú dráhu. Je možné použiť nehrdzavejúcu oceľ A2/A4 a fosforový bronz.

（3）Majú vonkajšie zúbkované poistné podložky magnetické vlastnosti?

Pružinová oceľ je magnetická, zatiaľ čo nehrdzavejúca oceľ A2/A4 nemá takmer žiadny magnetizmus (po spracovaní za studena môže mať slabý magnetizmus) a fosforový bronz a mosadz sú úplne nemagnetické.
