Vonkajšie zubové podložky so zápustnou hlavou

Poistné podložky s vonkajším ozubením so zapustenou hlavou vyrobené továrňou Xiaoguo® majú silné elektrické uzemňovacie schopnosti. Vonkajšie zuby môžu preniknúť cez oxidový film na povrchu obrobku a poskytnúť tak kovovú uzemňovaciu dráhu pre elektrické komponenty.

Odoslať dopyt

Popis produktu

Bežným základným materiálom pre poistné podložky s vonkajším ozubením so zápustnou hlavou je pružinová oceľ. Tento typ materiálu má dobrú elasticitu a silnú priľnavosť, ale je náchylný na hrdzavenie. Preto je potrebné vykonať povrchovú úpravu, aby sa zabránilo korózii.

1. Pozinkované (biely zinok / modrý zinok)

Farba: Strieborná biela alebo svetlo modrá

Test soľným postrekom: Stredný (72–96 hodín)

Vysoký nákladový výkon, široko používaný; Schopnosť zabrániť korózii je priemerná

Povrchovo upravená poistná podložka Vonkajšie ozubenie so zápustnou hlavou je vhodná pre vnútorné suché prostredie, všeobecnú priemyselnú montáž

2.Žltý zinok

Farba: Zlatožltá

Výsledok testu soľného postreku: Stredne vysoký (96–120 hodín)

Odolnosť proti korózii je lepšia ako u bieleho zinku a farba je ľahko rozlíšiteľná

Vhodné pre všeobecné priemyselné použitie v interiéri aj exteriéri, ako aj v mierne vlhkom prostredí

External Tooth Lock Washers With Countersunk

3.Mechanická galvanizácia

Vzhľad je matný strieborno-šedý

Test soľným postrekom je vysoký (200–400 hodín)

Žiadne riziko vodíkového skrehnutia, rovnomerný povlak

Vysokopevnostné tesnenie (tvrdosť ≥ HRC 40), vysoké bezpečnostné požiadavky

4. Dacromet (zinkovo-hliníkový povlak)

Farba vzhľadu: matná strieborno-šedá / tmavo šedá

Test soľným postrekom je vysoký (viac ako 500 - 1000 hodín)

Žiadne vodíkové krehnutie, vynikajúca odolnosť voči soľnej hmle, odolnosť voči vysokej teplote (≤ 300°C)

Poistné podložky External Tooth so zápustnou úpravou povrchovou úpravou Dacromet sú vhodné pre automobilové podvozky, outdoorové vybavenie, prostredie s vysokou vlhkosťou a vysokým obsahom soli.

5. Oxid čierny

čierna

Test soľným postrekom je extrémne nízky (iba niekoľko hodín)

Cena je najnižšia a veľkosť sa takmer nemení. Vzhľad je matný.

Je vhodný do suchého vnútorného prostredia. Sú splnené iba požiadavky na vzhľad a nie je potrebná ochrana proti hrdzi.

6.Fosfátovanie

Tmavosivá

Test soľným postrekom (vyžaduje olejový náter)

Žiadne vodíkové krehnutie, dobrá schopnosť skladovania oleja, môže zlepšiť mazanie

Náter základnej vrstvy, alebo pre zostavy vyžadujúce mazanie olejom

7.Poniklovanie

Žiarivá strieborno-biela

Dobrý výsledok testu soľným postrekom (≈ 200 hodín)

Lesklý vzhľad, odolnejší voči korózii ako pozinkovaný, ale vyššia cena

Poniklované poistné podložky s vonkajším ozubením so zápustnou hlavou sa používajú v elektronike, presných prístrojoch a scenároch s požiadavkami na vzhľad

External Tooth Lock Washers With Countersunk

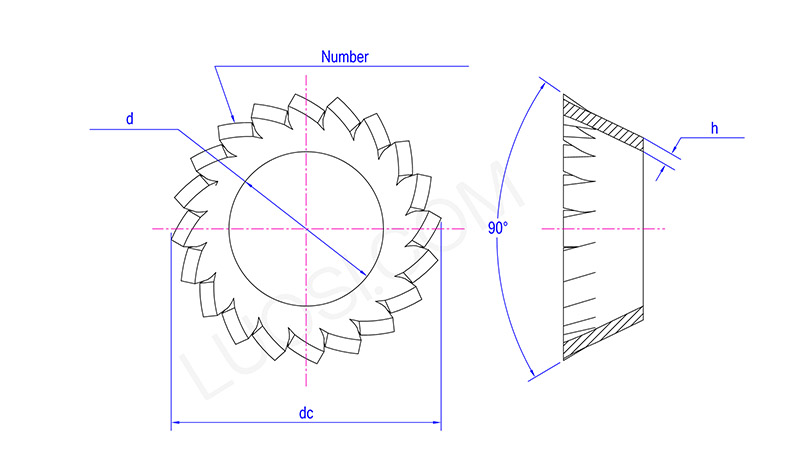

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubov min	10	12	12	14	14	16	18	20	26	28	30
