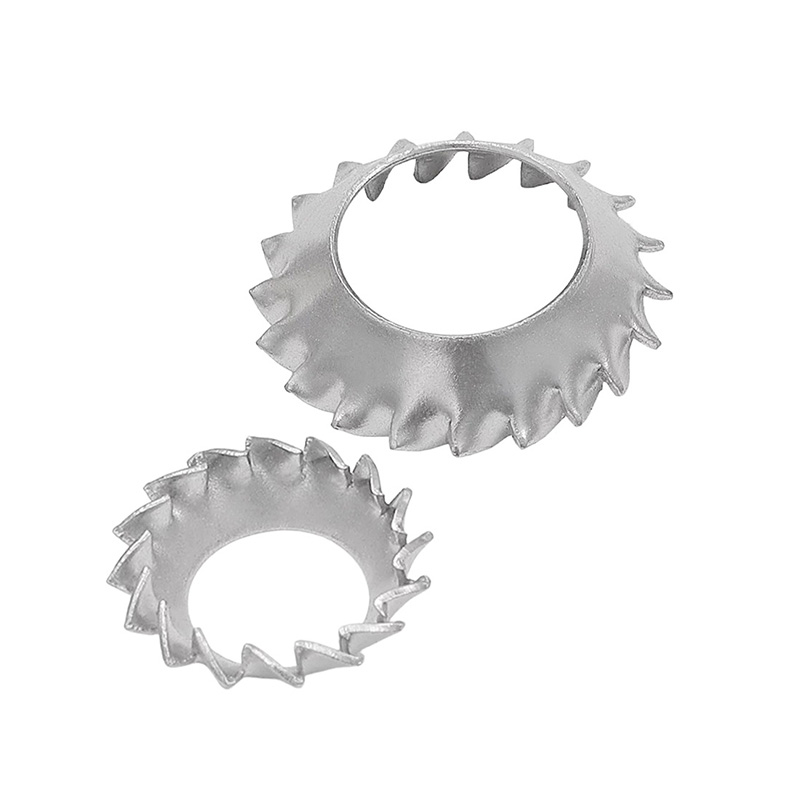

Vonkajšie ozubené kónické poistné podložky

Predpätie kužeľovej pružiny

Kužeľové poistné podložky s vonkajším ozubením sú vo voľnom stave v tvare plytkej misky (kónické) a majú určitú prirodzenú výšku.

Keď sa začala operácia uťahovania, podložka bola zatlačená do vybrania a kužeľová štruktúra bola postupne sploštená.

Sploštená podložka, napriek tomu, že je stlačená, sa vždy snaží vrátiť do pôvodného kužeľového tvaru, čím nepretržite vytvára axiálnu pružnú silu.

Táto elastická sila pôsobí medzi hlavou skrutky a obrobkom, pričom udržiava konštantné predpätie závitu a kompenzuje malé medzery spôsobené tepelnou rozťažnosťou, opotrebovaním alebo deformáciou materiálu.

Mechanický zámok vonkajšieho zuba

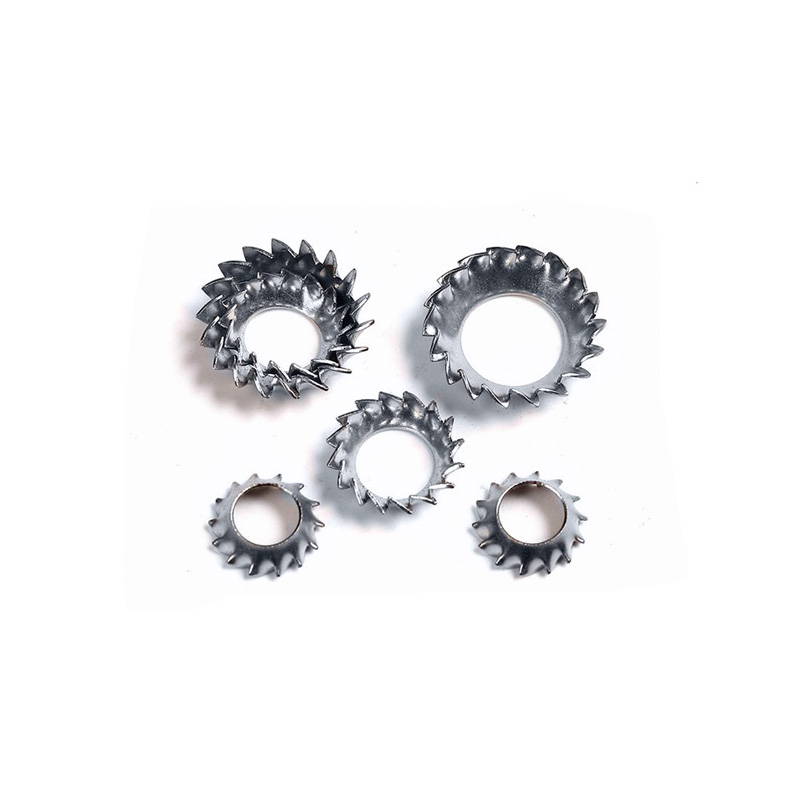

Na vonkajšom obvode vonkajších ozubených kužeľových poistných podložiek je rad ostrých radiálnych zubov.

Keď je podložka sploštená, tieto vonkajšie zuby sa zahryznú do povrchu obrobku a vytvárajú viacnásobné mechanické zábery.

Po zahryznutí zubov je to ekvivalentné zvýšeniu odolnosti proti otáčaniu medzi podložkou a obrobkom.

Tento mechanický uzamykací mechanizmus môže účinne odolávať uvoľneniu spôsobenému vibráciami, nárazmi a dynamickým zaťažením.

Zapustené lícovanie

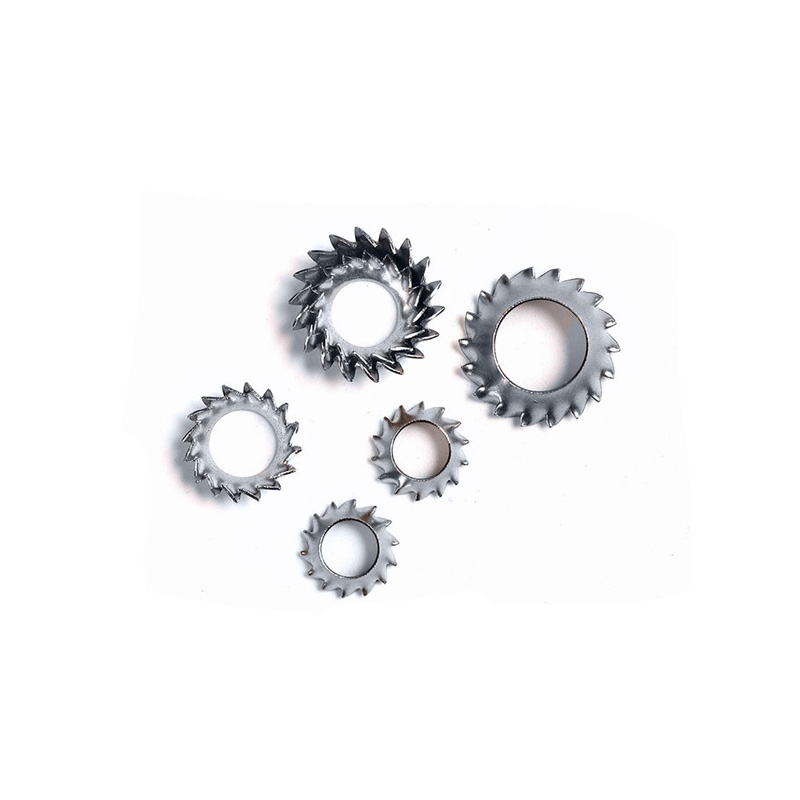

Kužeľový povrch vonkajších ozubených kužeľových poistných podložiek sa zhoduje s kužeľovým povrchom štandardnej hlavy so zápustnou hlavou.

Po inštalácii je podložka úplne zasunutá do vybrania obrobku a hlava skrutky je na úrovni alebo o niečo nižšie ako povrch obrobku.

To zaisťuje, že montážny povrch je hladký a rovný, bez akýchkoľvek výstupkov a nespôsobuje nepohodlie pri dotyku, nezasahuje do iných komponentov a neovplyvňuje záber medzi zubami a obrobkom.

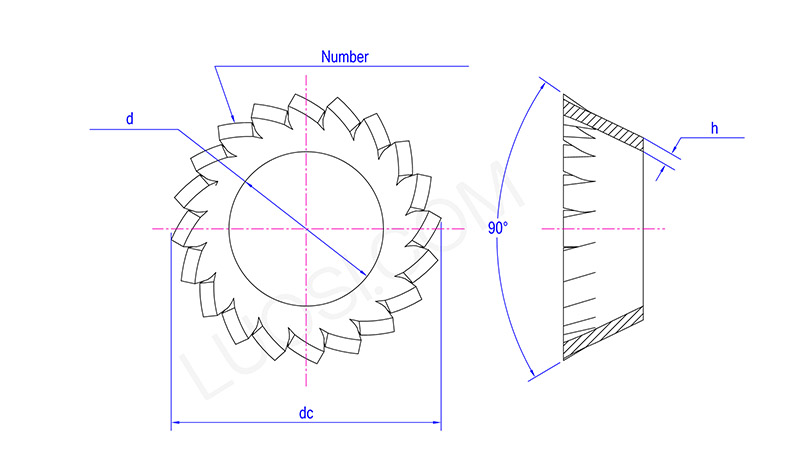

Po	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Počet Počet zubov min	10	12	12	14	14	16	18	20	26	28	30
