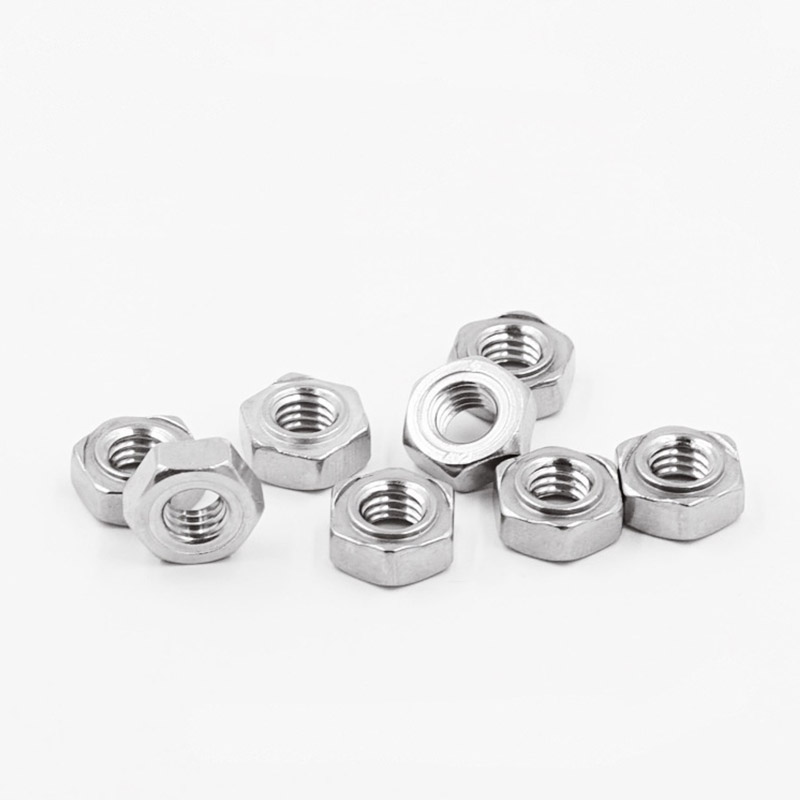

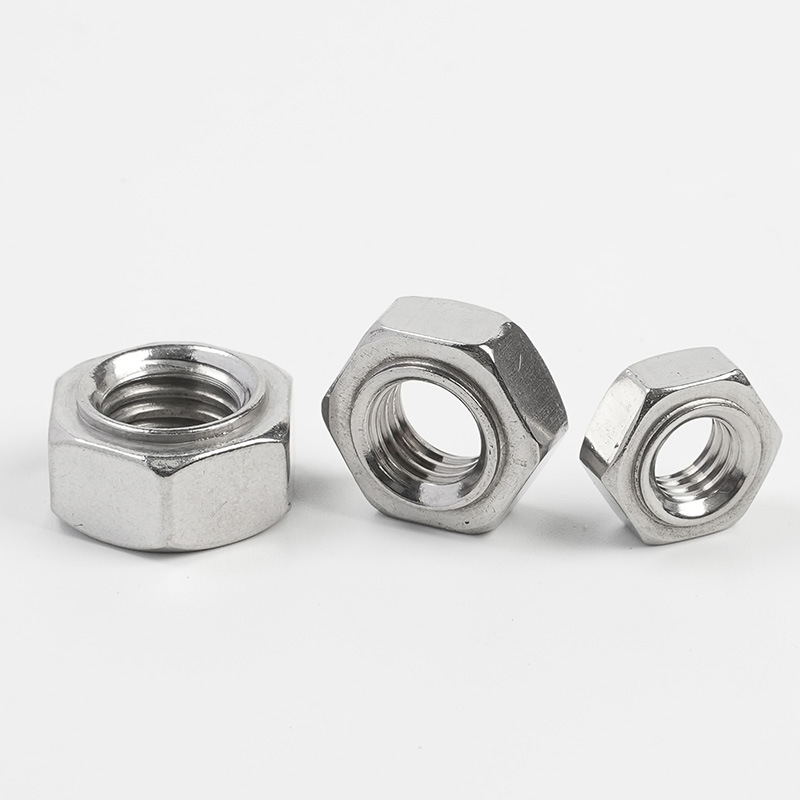

Šesťhranné zváracie matice

Okamžite si zakúpte šesťhranné zváracie matice Xiaoguo®. Tieto matice majú v spodnej časti tri rovnomerne rozmiestnené zváracie výstupky. Prúd je koncentrovaný, zvarové jadro je stabilné a matice sa po zváraní nikdy neuvoľnia. To účinne predchádza problémom s odchýlkou matice počas procesu zvárania.

Model:JIS B1196-1.1-1982

Odoslať dopyt

Popis produktu

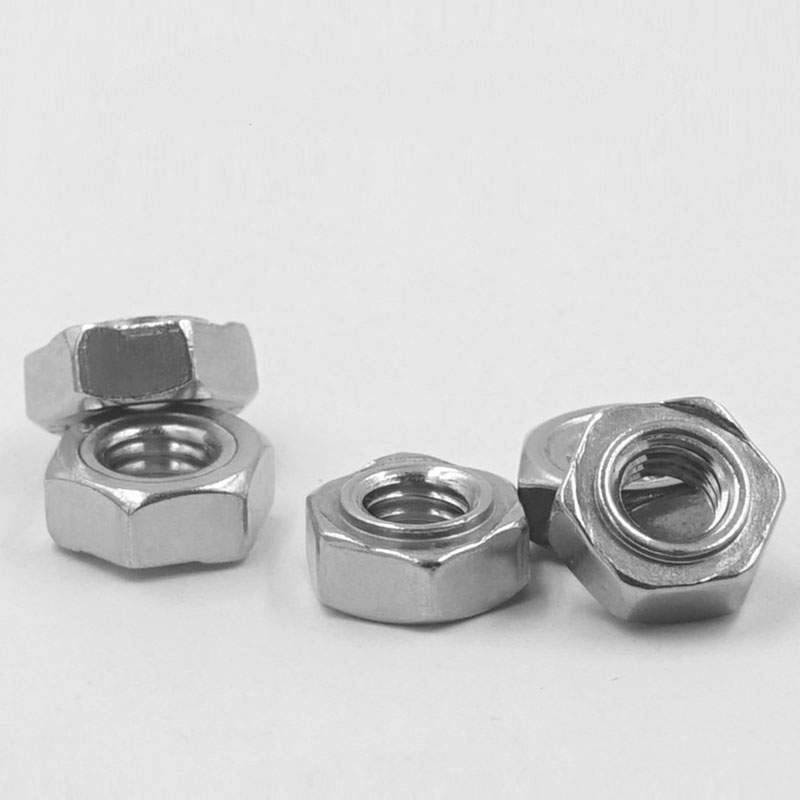

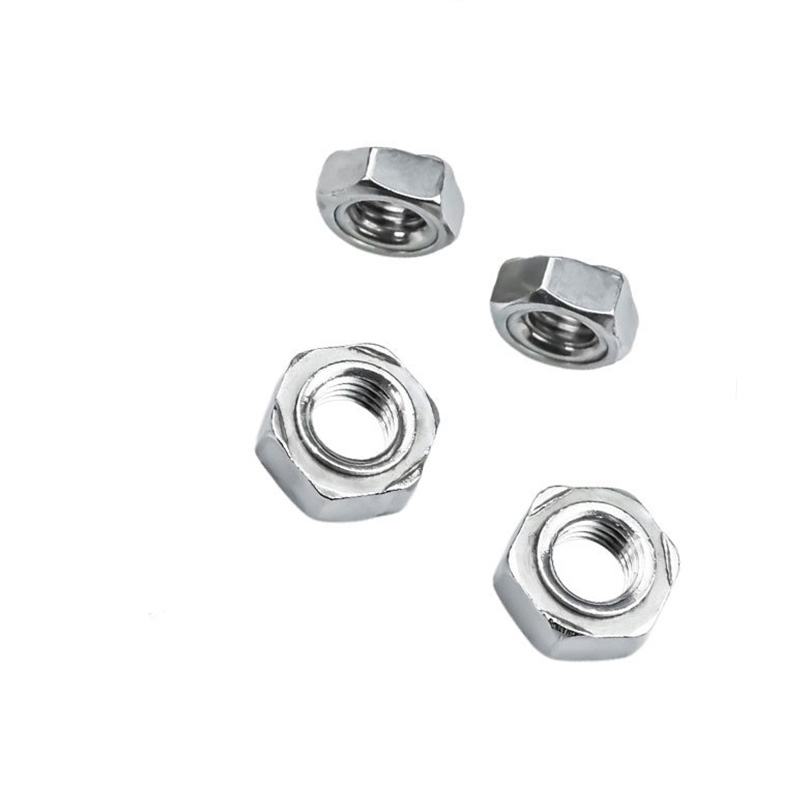

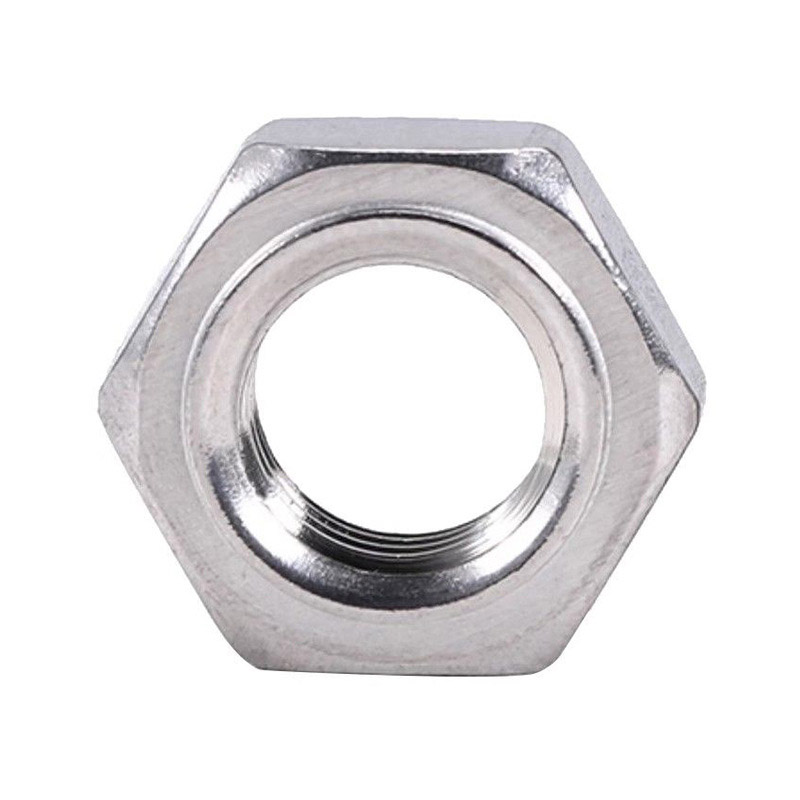

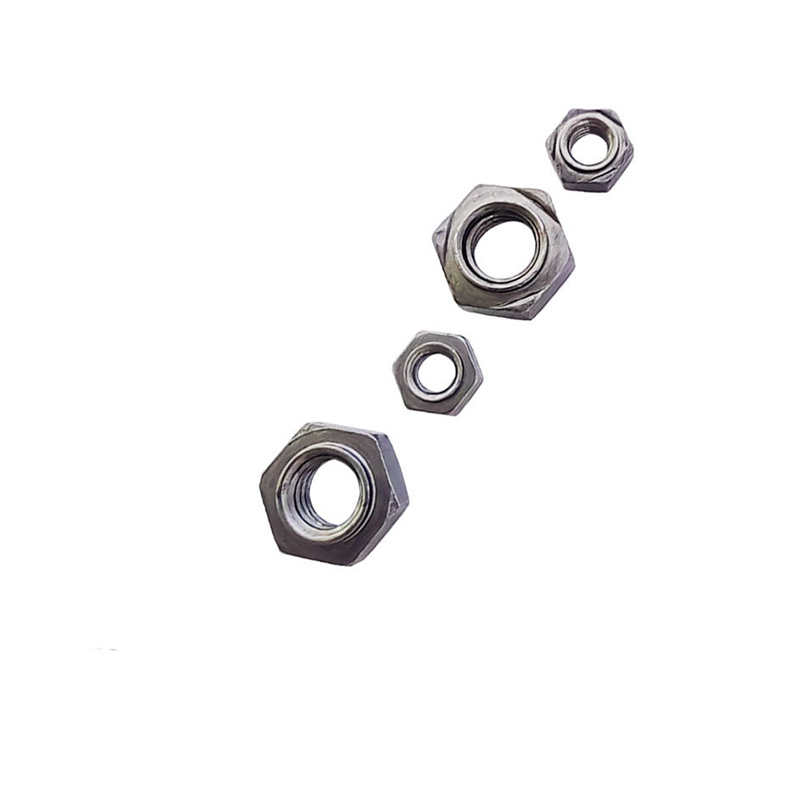

Šesťhranné zváracie matice sú typom špecializovaného spojovacieho prvku, ktorý je v súlade s normou DIN 929. Vyznačujú sa šesťhranným tvarom a tromi zváracími výstupkami v spodnej časti (niektoré s polohovacími kolíkmi). Sú trvalo pripevnené k plechom pomocou odporového bodového zvárania a poskytujú vysoko pevný vnútorný závitový otvor pre následné skrutkové spojenia. Ich kľúčovou vlastnosťou je, že sa po zváraní nikdy neuvoľnia. Šesťhranné zváracie matice sú široko používané v priemysle, ako sú automobily, plechy a formy. Používajú sa aj tam, kde nie je možné použiť bežné matice alebo kde sa vyžaduje pevné a trvalé závitové spojenie, ktoré slúži ako pevný bod spojenia s vnútorným závitom.

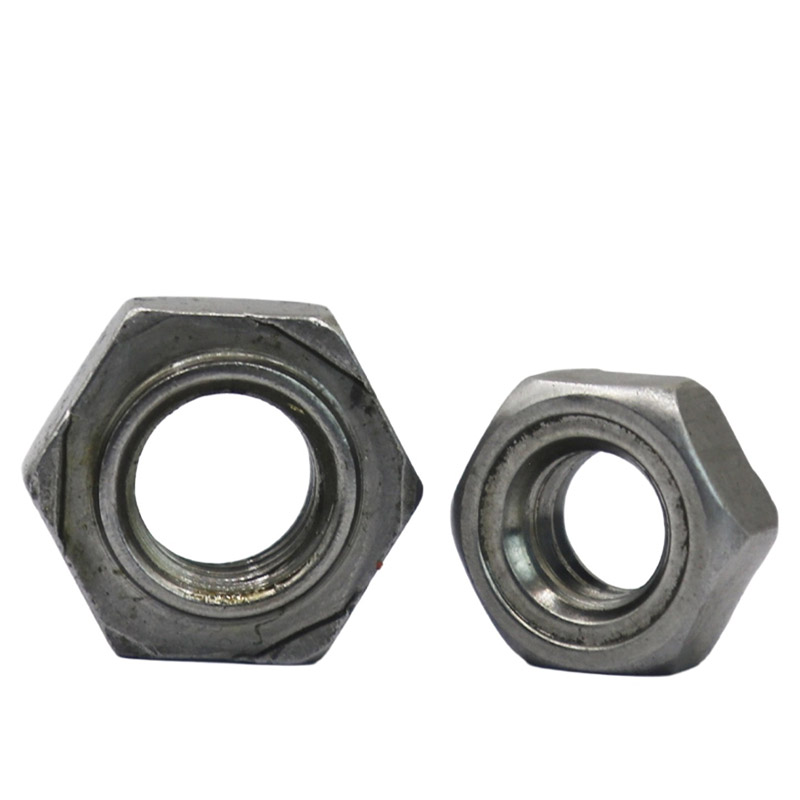

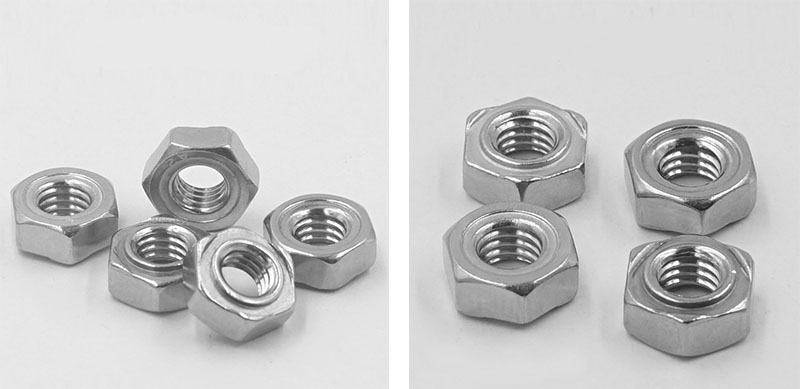

Hex Weld Nuts

Štrukturálne charakteristiky

Konštrukčný dizajn šesťhrannej zváracej matice je zameraný na tri kľúčové ciele: spoľahlivosť zvárania, presnosť polohovania a jednoduchosť montáže.

【1】 Šesťhranný tvar

(1) Tvar: Pravidelný šesťuholník. Rozmery protiľahlých strán zodpovedajú norme DIN 929. Dá sa utiahnuť pomocou bežného otvoreného kľúča alebo nástrčného kľúča bez potreby špeciálneho náradia.

（2） Šírka opačnej strany: Rôzne špecifikácie majú rôzne rozmery. Napríklad M6 je 11 mm, M8 je 14 mm a M10 je 17 mm. Zabezpečte dostatočnú kontaktnú plochu pre kľúč.

（3）Celková výška: Zvyčajne 0,8 až 1,0 násobok menovitého priemeru závitu. Zabezpečte dĺžku záberu závitu a zabezpečte pevnosť spojenia.

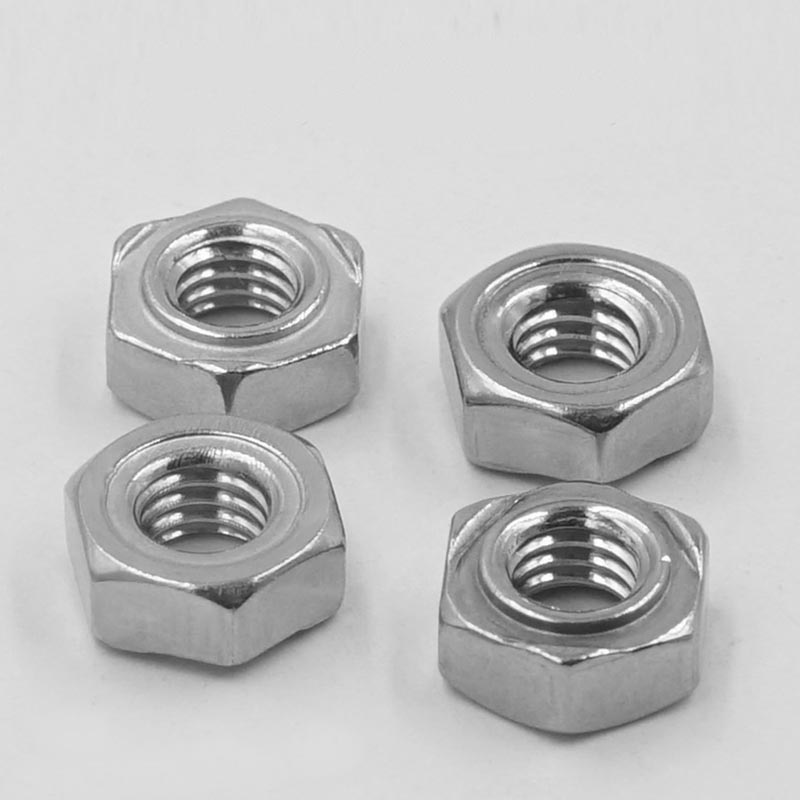

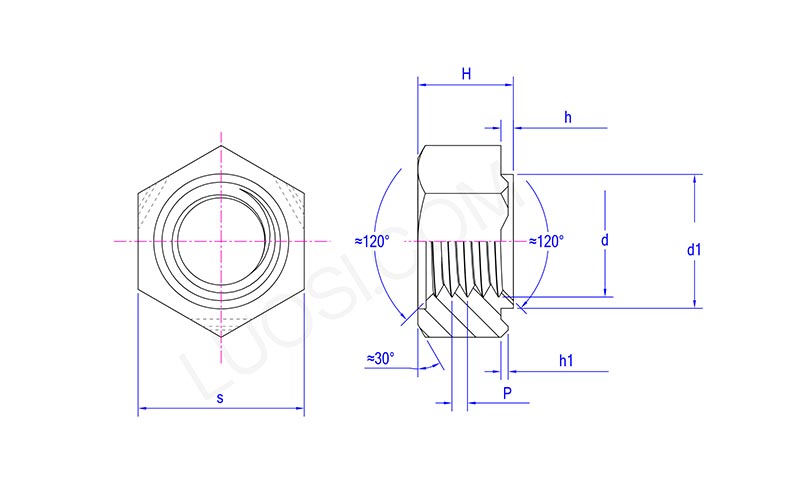

Hex Weld Nuts

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Spodné zváracie výstupky

（1） Množstvo: 3 kusy (rovnomerne rozložené pri 120°). Tri body určujú rovinu a zabezpečujú, že šesťhranná zváracia matica je bezpečne v kontakte so základným materiálom. Aj keď je povrch obrobku mierne nerovný, stále je možné zaručiť spoľahlivé zváranie.

(2) Poloha: Na okraji spodnej plochy na zlepšenie stability zvárania.

(3) Tvar: S guľovitým alebo kužeľovitým vrcholom, s hladkým vrchom. Počas odporového zvárania sa prúd koncentruje a uprednostňuje tavenie, aby sa vytvorilo jadro.

（4）Výška: 0,5 - 1,0 mm (konkrétne hodnoty závisia od špecifikácie a hrúbky plechu). Zabezpečte tesný kontakt so základným materiálom a zabezpečte dostatočný objem tavenia.

【3】 Polohovací vodiaci kolík (Pilot, voliteľná štruktúra)

（1）Priemer vodiaceho kolíka: Menší ako je predvŕtaný otvor v obrobku (napr. M8 pre φ9,6 mm alebo φ11,6 mm)

（2）Výška vodiaceho kolíka: 1,5 ~ 2,5 mm (vyberá sa podľa hrúbky dosky)

【4】 Vnútorný závit

（1）Špecifikácie závitu: metrický hrubý závit M3 až M16 (k dispozícii je jemný závit), Imperial UNC 1/4″ až 5/16″

（2）Presnosť závitu: 6H (metrická), 2B (imperiálna)

(3) Dĺžka závitu: Poskytnite dostatočnú dĺžku záberu závitu

（4）Orientácia závitu: Vstupný koniec môže mať skosenie
