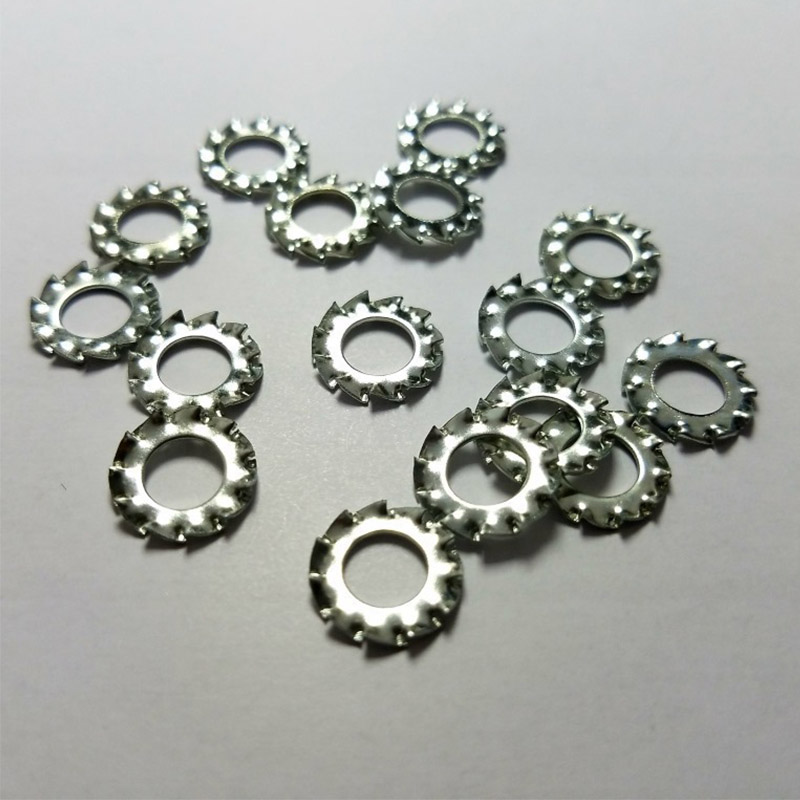

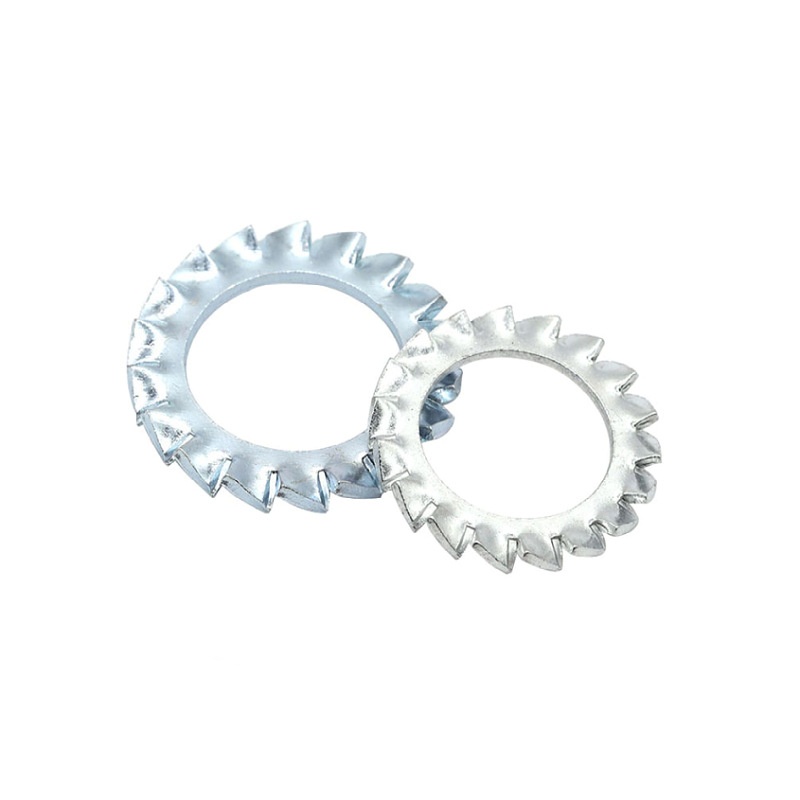

Poistné podložky so zúbkovaným ozubením

Továrenské poistné podložky Xiaoguo® so zúbkovaným ozubením sú kompaktné a ľahko sa skladujú a dobre fungujú v úzkych inštalačných priestoroch. Odporúčame vám, aby ste zadávali hromadné objednávky, čo zjednodušuje skladovanie a tiež vám prinesie lepšie jednotkové ceny.

Odoslať dopyt

Popis produktu

1）Musím pri inštalácii poistných podložiek so zúbkovaným ozubením použiť momentový kľúč?

Dôrazne sa odporúča používať. Stačí dotiahnuť podľa štandardného odporúčaného uťahovacieho momentu pre skrutky alebo matice.

（2）Ako môžeme zabrániť tomu, aby tesnenie poškriabalo povrch obrobku?

Samotné zuby sa zahryznú do povrchu a ani tým najmenším škrabancom sa nedá úplne vyhnúť.

（3）Čo sa stane, ak je podložka príliš utiahnutá?

Prílišné utiahnutie zuby úplne sploští, čo spôsobí, že podložka stratí svoju elasticitu a účinok proti uvoľneniu sa prudko zníži.

（4）Musím pred inštaláciou poistných podložiek so zúbkovaným ozubením vyčistiť povrch?

áno. Olej, železné piliny, farba alebo vrstva oxidu na základni hlavy skrutky/matice a povrchu obrobku by sa mali odstrániť.

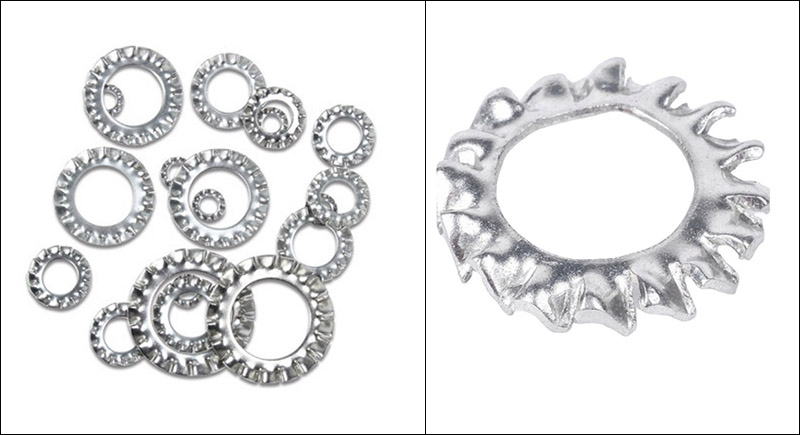

Lock Washers with Serrated Toothed

Správna inštalácia poistných podložiek so zúbkovaným ozubením je rozhodujúca pre zabezpečenie ich účinku proti uvoľneniu a elektrickej vodivosti.

(1) Vyčistite kontaktné plochy

Odstráňte olej, železné piliny, farby alebo oxidové vrstvy zo spodnej časti skrutiek alebo matíc a povrchov obrobkov.

（2）Potvrďte smer práčky (najdôležitejšie)

Povrch zuba musí smerovať k kontaktnému povrchu hlavy skrutky alebo matice a plochý povrch by mal smerovať k vonkajšej strane obrobku.

Obrátená inštalácia bude mať za následok: Zuby sa nemôžu zasunúť, čím sa úplne stratí funkcia proti uvoľneniu.

(3) Nainštalujte podložku Umiestnite poistné podložky so zúbkovaným ozubením pod hlavu skrutky alebo maticu a držte ju zarovnanú v strede skrutky.

(4) Najprv utiahnite rukou. Skrutku alebo maticu otočte rukou, kým sa podložka zľahka nedotkne povrchu dielu. Zuby sa v tejto chvíli úplne nezahryznú.

(5) Utiahnite štandardným krútiacim momentom Na utiahnutie skrutky a matice podľa štandardných požiadaviek na krútiaci moment použite momentový kľúč. Zuby podložky sa pri uťahovaní samy zaboria do povrchu, nie je potrebné znovu nastavovať krútiaci moment. Nepoužívajte rázový uťahovák s nadmernou silou, inak by sa zuby mohli skĺznuť a poistné podložky s ozubením sa zdeformovali.

(6) Kontrola po inštalácii Ak sa používa na elektrické uzemnenie, po utiahnutí otestujte odpor medzi skrutkou a obrobkom pomocou multimetra, aby ste zaručili stabilnú vodivosť. Hodnota odporu by mala byť blízka 0 Ω.

Lock Washers with Serrated Toothed

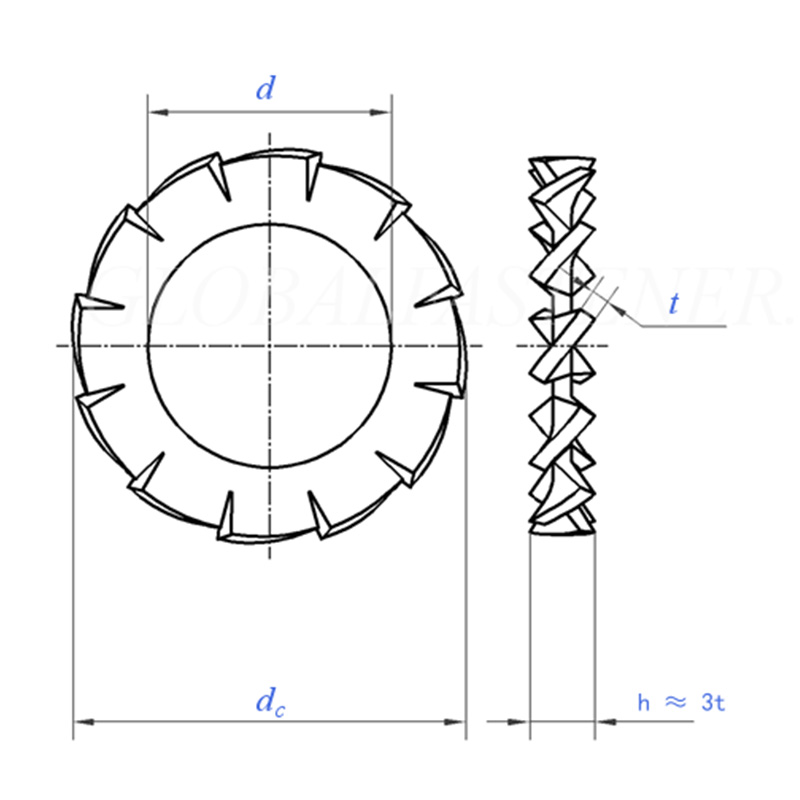

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
