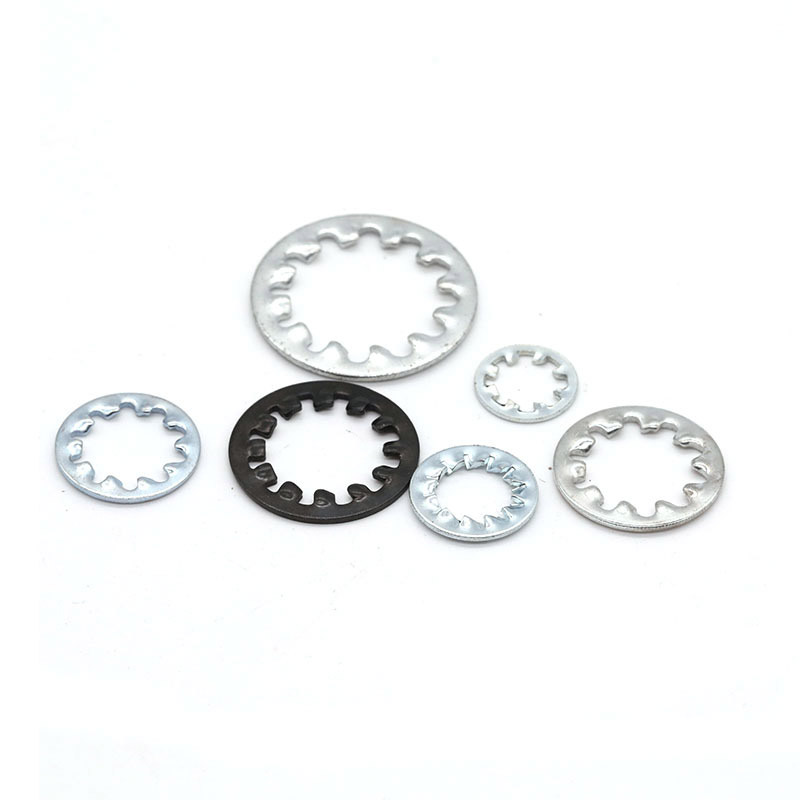

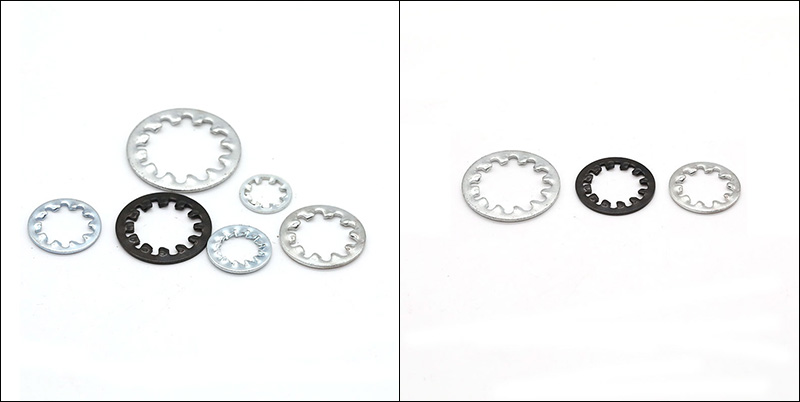

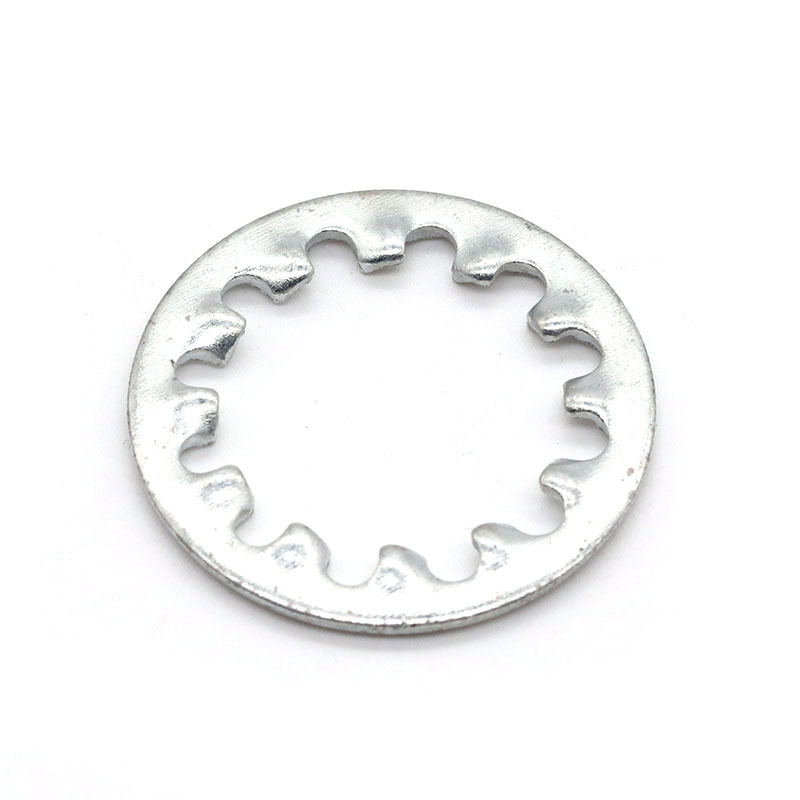

Poistné podložky s vnútornými zubami

Poistné podložky s vnútornými zubami sa delia hlavne na štandardný typ (Typ AW) a ťažký typ (Typ IOW). Hlavný rozdiel medzi nimi spočíva v hĺbke a sile tvaru ozubeného kolesa.

（1）Typ AW

Hlavná vlastnosť: Prijatie hustejšieho dizajnu vnútorného prevodu na rozloženie zaťaženia

Princíp uzamknutia: Zvýšením počtu kontaktných bodov počas záberu sa využíva trenie, aby sa zabránilo uvoľneniu.

Preferované materiály: Konvenčná uhlíková oceľ alebo ekonomická nehrdzavejúca oceľ (napríklad SUS304)

Nosnosť: Vhodné pre stredné a nízke zaťaženie, ľahká fixácia

Cena: Ekonomický typ

Typické použitie: Zámkové podložky typu AW s vnútornými zubami sú vhodné pre elektronické obvody, dosky plošných spojov, domáce spotrebiče, prístrojové dosky a iné zariadenia s nízkou záťažou.

(2) Napíšte IOW

Hlavná vlastnosť: Zuby sú hlbšie, ostrejšie a hrubšie, s väčšou silou hryzenia.

Princíp uzamykania: Použitím špičiek zubov na „uchopenie a uhryznutie“ kovového povrchu sa vytvorí mechanická uzamykacia sila.

Materiál: Vyrobené z pružinovej ocele 65Mn, tvrdosť HRC 39-50

Výkon pri zaťažení: Vhodné pre pracovné prostredie s veľkým zaťažením a silnými vibráciami

Cenová funkcia: Skvelá hodnota za spoľahlivý výkon

Použitie: Zámkové podložky IOW s vnútornými zubami sú ideálne pre ťažké diely. Široko používaný na automobilových podvozkoch a motoroch, priemyselných strojoch a stavebných zdvíhacích zariadeniach.

Jednoducho povedané, ktorý z nich si vybrať medzi štandardným AW a ťažkým IOW, závisí hlavne od pracovného namáhania skrutiek. Na použitie s nízkou záťažou, ako je elektronika a domáce spotrebiče, stačí bežný typ AW a je cenovo výhodnejší.

Pre situácie so silnými vibráciami alebo nárazmi, ako sú autá a veľké priemyselné stroje, použite vysokovýkonný typ IOW, aby boli skrutkové spoje zaistené.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

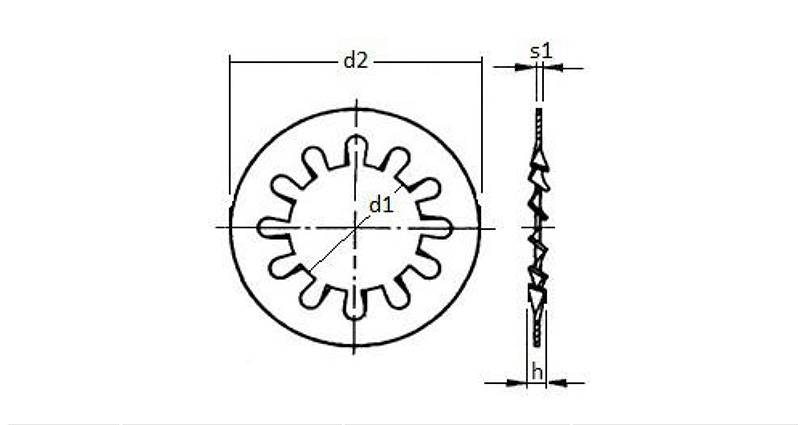

Poskytnuté informácie a výkres sú len orientačné

Možno budete chcieť vedieť

（1）Ktorý štýl by som mal použiť na inštaláciu automobilového motora?

Odporúčame použiť vnútorné zubové podložky IOW. Fungujú skvele pri zabraňovaní uvoľnenia skrutiek.

（2）Máte verzie z nehrdzavejúcej ocele pre oba štýly?

Jasné. Typy AW aj IOW je možné dodať z nehrdzavejúcej ocele, ako je trieda A2/304 a A4/316.

（3）Aký je rozdiel v tvrdosti medzi typmi IOW a AW?

Štandardné podložky AW z uhlíkovej ocele majú zvyčajne tvrdosť HRC 35-45. Verzia z uhlíkovej ocele IOW pre veľké zaťaženie je tvrdšia, s tvrdosťou všeobecne od 42 do 50 HRC.
