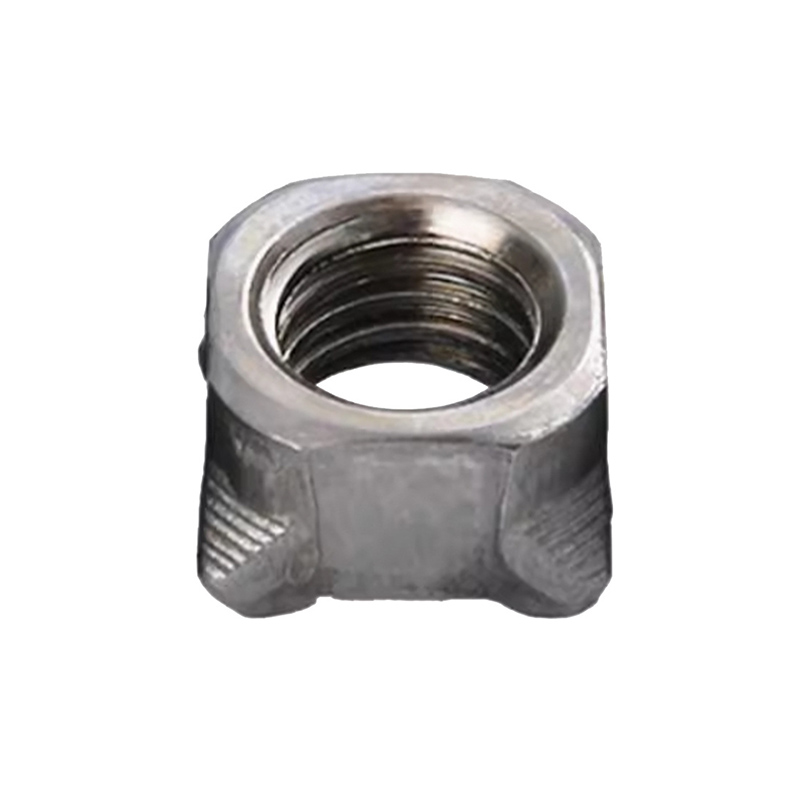

Štvorcová zváraná matica M10

Hromadná štvorhranná zváraná matica xiaoguo® M10 sa vyrába tak, aby bola kompatibilná s rôznymi parametrami zvárania, čo umožňuje rýchle upevnenie na obrobok, skracuje čas inštalácie a zvyšuje celkovú efektivitu práce.

Model:Q 371-1999

Odoslať dopyt

Popis produktu

Kontrola kvality

Jadro kontroly kvality štvorhrannej zváranej matice M10 spočíva v zabezpečení toho, aby fyzikálne vlastnosti samotnej matice spĺňali normy a aby mohla tvoriť pevné a spoľahlivé zvarové spojenie s plechom.

【1】Postupujte podľa štandardu

Prvým krokom pri kontrole kvality je dodržiavanie príslušných noriem. Štvorcová zváraná matica M10 sa riadi hlavne normou DIN 928 a normou domáceho automobilového priemyslu QC/T 863-2011.

M10 Square Welded Nut

【2】 Kontrola kvality surovín

（1）Analýza chemického zloženia: Kľúč k výkonu zvárania spočíva v obsahu uhlíka, ktorý musí byť kontrolovaný pod 0,25 %. Bežne používaným materiálom je nízkouhlíková oceľ.

（2）Kontrola kvality povrchu: Skontrolujte, či na povrchu surovín nie sú praskliny, záhyby alebo iné chyby, aby sa zabezpečil hladký priebeh následného procesu česania za studena.

【3】 Kontrola kvality výrobného procesu

（1）Tvárnenie hlavy za studena: Je potrebné zabezpečiť, aby kľúčové rozmery, ako je šírka a výška protiľahlých strán matice M10, spĺňali požiadavky výkresov a normy DIN 928. Predovšetkým musí byť zaručená konzistentnosť výšky, tvaru a polohy rozloženia štyroch zváracích výstupkov v spodnej časti.

（2）Spracovanie závitovania: 100 % kontrola závitov každej štvorhrannej zváranej matice M10 sa vykonáva pomocou kalibrových blokov, aby sa zabezpečilo, že spĺňajú požiadavky na presnosť 6H.

（3）Tepelné spracovanie: Aby sa splnili požiadavky na triedy s vysokou pevnosťou, ako je 8 alebo 10, musia sa vykonať procesy kalenia a temperovania, aby sa umožnilo orechom dosiahnuť požadovanú pevnosť.

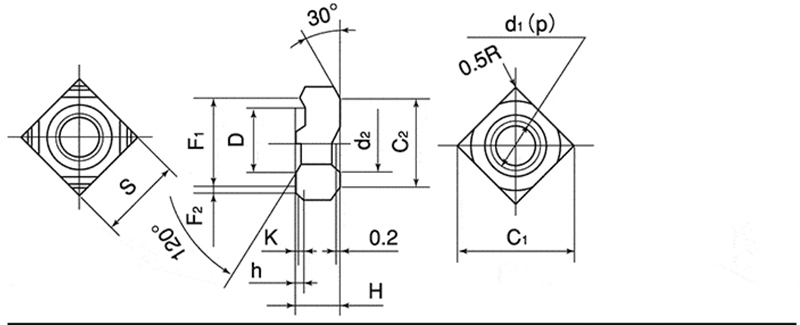

M10 Square Welded Nut

d	p	S		H		h		K	D
Nominálny priemer	Smola	Základný rozmer	Tolerancia	Základný rozmer	Tolerancia	Základný rozmer	Tolerancia	Základný rozmer (približný)	Základný rozmer	Tolerancia
M4	0.7	9.0	0 一 0,2	3.2	±0,15	0.8	0 一 0,2	0.2	7.0	一0,1 až 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】Konečná kontrola produktu

（1）Kontrola vzhľadu a veľkosti: Pomocou vizuálnej kontroly alebo automatizovaného skríningu obrazu sa eliminujú chybné výrobky s povrchovými prasklinami, otrepy, hrdza atď. Kľúčové rozmery sa kontrolujú pomocou nástrojov, ako sú posuvné meradlá a mikrometre, aby sa zabezpečilo, že sú v rozsahu tolerancie.

（2）Skúška mechanického výkonu: Štvorcová zváraná matica M10 musí vydržať zaručené zaťaženie špecifikované normou bez toho, aby spôsobila uvoľnenie alebo zlomenie závitu.

（3）Skúška tvrdosti: Tvrdosť sa meria pomocou prístroja na meranie tvrdosti Rockwell alebo Vickers.

(4) Kontrola povrchovej úpravy: Pri povrchových úpravách, ako je galvanizácia a Dacromet, je potrebné testovať hrúbku povlaku a pravidelne vykonávať testy soľným postrekom.
