Štvorcová zváracia matica M8

Hľadáte prefesionálne spojovacie prvky, najnovšia štvorhranná zváracia matica Xiaoguo® od Xiaoguo môže byť vašou ideálnou voľbou. Je vhodný na zadnú stranu plechu. Pri inštalácii vonkajších upevňovacích prvkov nie je potrebné dotýkať sa zadnej strany. Je obzvlášť vhodný pre uzavreté kryty.

Model:Q 371-1999

Odoslať dopyt

Popis produktu

Štandardné a kľúčové rozmery

Štvorcová zváracia matica M8 sa vyrába v prísnom súlade s normou DIN 928:2013-12. Táto norma špecifikuje rozmery a technické požiadavky na štvorcové zváracie matice s hrubým závitom v rozsahu od M4 do M16 a jemným závitom v rozsahu od 8 mm do 16 mm. Trieda produktu je trieda A.

Parameter	Hodnota (mm)	Tolerancia
Špecifikácia vlákna	M8 × 1,25	-
Šírka okraja (s / sw)	14 mm	±0,3
Šírka uhlopriečky (e)	18 mm	±0,6
Celková hrúbka (m1/h)	6,5 mm	±0,3
Priemer hlavy (dk)	12,8 mm	-
Výška bodu výčnelku	1,0 mm	±0,1
Konkávny bodový uhol	45°	±5°

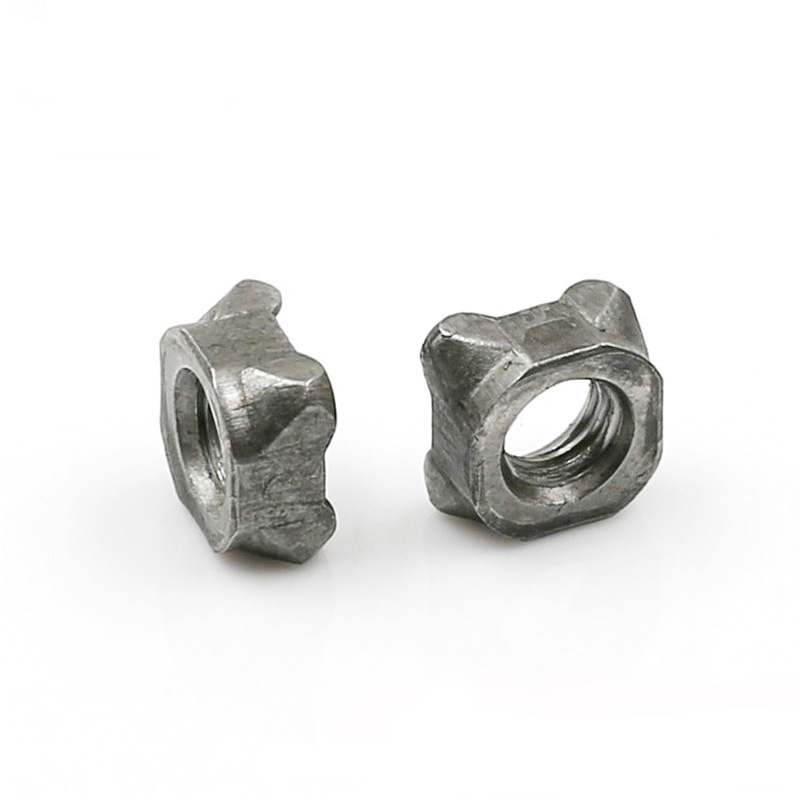

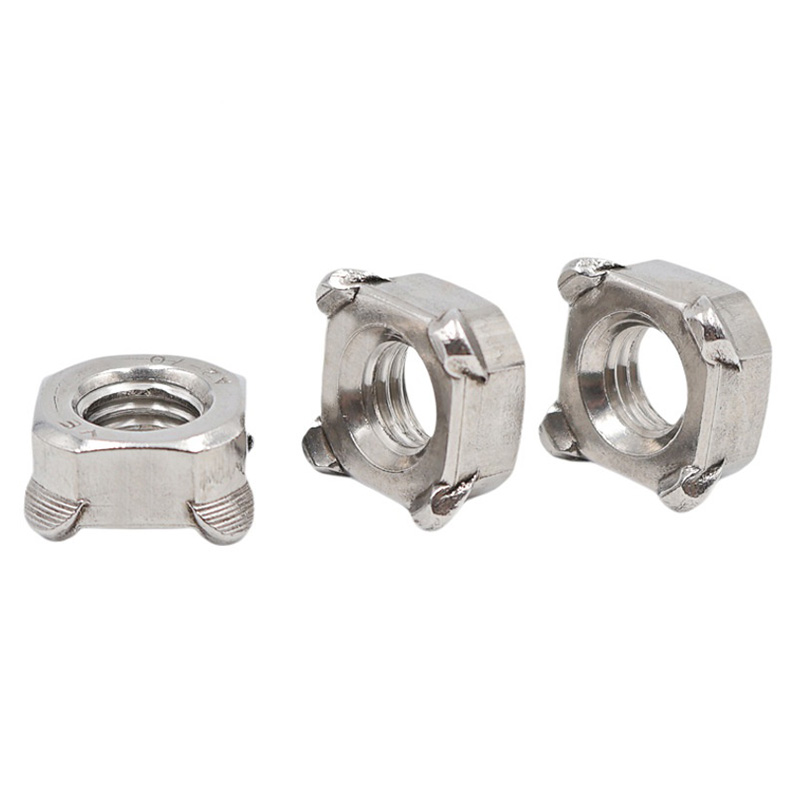

M8 Square Weld Nut

Štrukturálny typ

Štvorcová zváracia matica M8 je rozdelená do dvoch typov podľa toho, či má alebo nemá polohovací kolík: typ bez kolíka a typ vybavený kolíkom.

（1）Nepilotované

Popis:

Štvorcový tvar so šírkou protiľahlých strán 14 mm. Spodná plocha má štyri polguľové zvarové výstupky rovnomerne rozmiestnené v štyroch rohoch, bez vodiacich kolíkov. Spodná plocha je rovná, so špecifikáciou M8 × 1,25 a presnosťou 6H.

Pracovný princíp:

Počas zvárania sa polohovanie dosiahne pomocou polohovacích kolíkov na spodnej elektróde alebo štvorcových otvorov na obrobku. Štyri výstupky sa pri odporovom zváraní roztavia súčasne a vytvoria jednotné zvarové jadro.

Použiteľné scenáre:

Keď už je štvorhranná zváracia matica M8 v štvorcovom otvore obrobku alebo keď je polohovanie spoľahlivé,

je možné použiť ručné alebo poloautomatické zváracie techniky.

To je vhodné pre nákladovo citlivé aplikácie s nízkymi požiadavkami na presnosť polohovania.

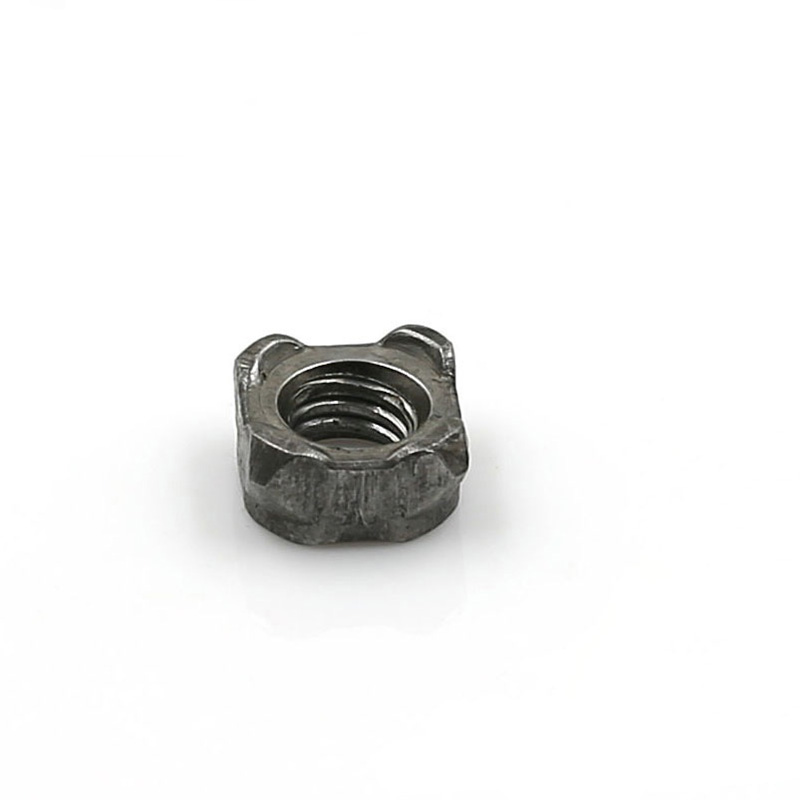

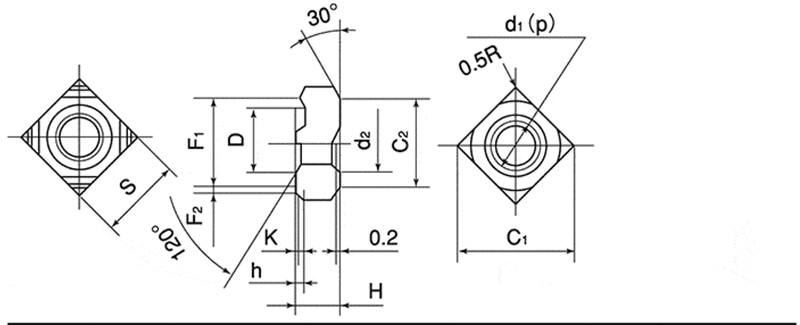

M8 Square Weld Nut

d	p	S		H		h		K	D
Nominálny priemer	Smola	Základný rozmer	Tolerancia	Základný rozmer	Tolerancia	Základný rozmer	Tolerancia	Základný rozmer (približný)	Základný rozmer	Tolerancia
M4	0.7	9.0	0 一 0,2	3.2	±0,15	0.8	0 一 0,2	0.2	7.0	一0,1 až 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Pilotované

Popis:

Tvar je štvorcový, pričom šírka protiľahlých strán zvyčajne zostáva 14 mm. Sú prítomné štyri rohové výstupky na spodnej ploche spolu so stredovým vodiacim kolíkom. Priemer vodiaceho kolíka je zvyčajne 9,6 mm alebo 11,6 mm (v závislosti od požiadaviek zákazníka). Výška vodiaceho kolíka je 1,5 mm, 2,0 mm alebo 2,5 mm, čo zodpovedá hrúbke základného materiálu. Závit je M8 × 1,25 s presnosťou 6H.

Pracovný princíp:

Vodiaci kolík sa vkladá do predvŕtaného polohovacieho otvoru obrobku, aby sa dosiahlo presné polohovanie a zabránilo sa posunutiu štvorhrannej zvarovej matice M8 počas zvárania. Vodiaci kolík zároveň do určitej miery účinne blokuje vniknutie rozstrekov zo zvárania do závitového otvoru.

Použiteľné scenáre:

Automatizovaná robotická zváracia linka (s vysokými požiadavkami na polohovanie)

Keď obrobok nemá žiadne štvorcové otvory a je umiestnený výlučne okrúhlymi otvormi

Aplikácie, kde je potrebné zabrániť zablokovaniu závitov zváracou troskou
