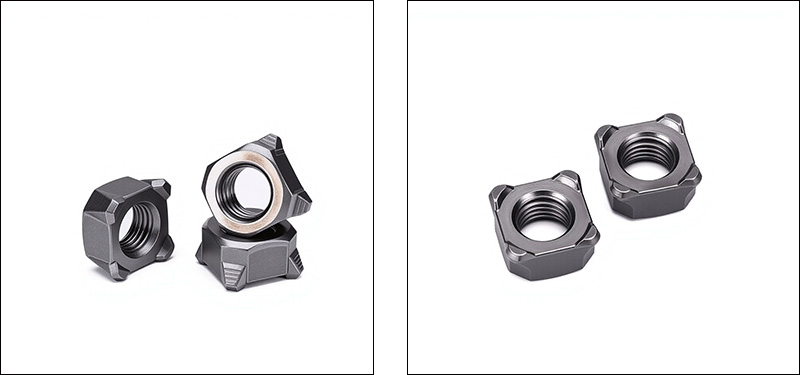

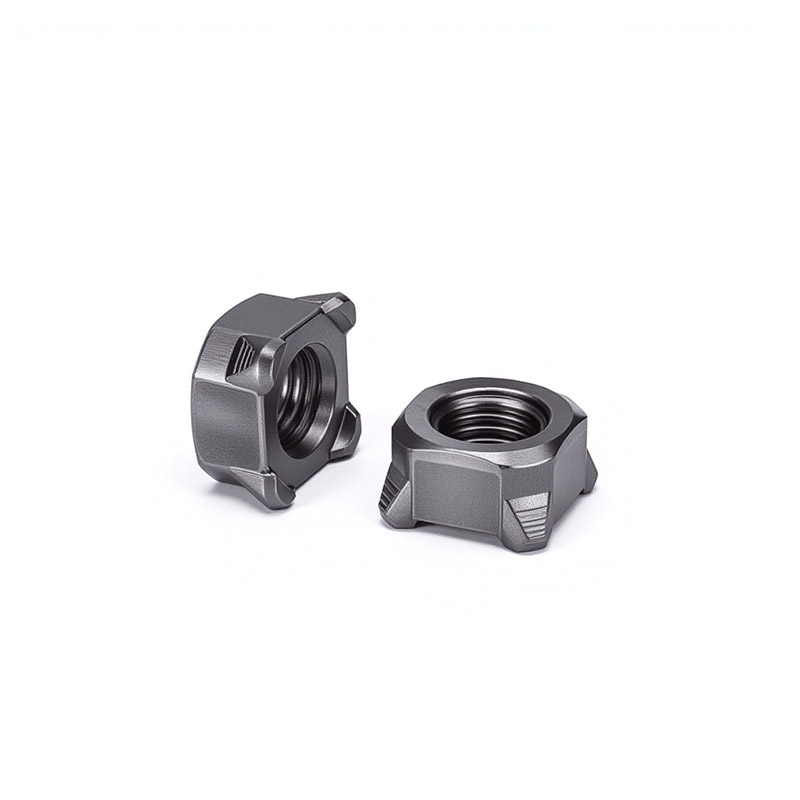

Zváracie matice štvorcového premietania

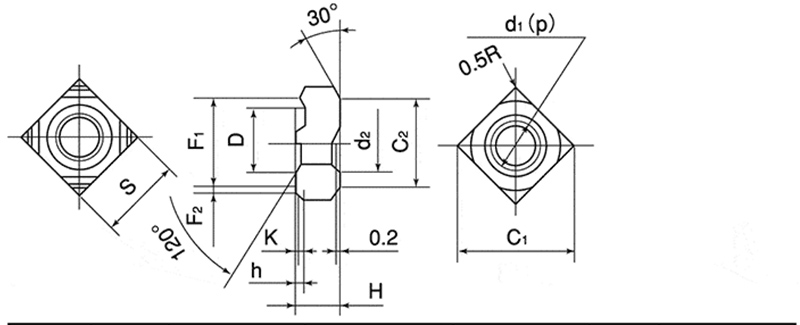

Štrukturálne charakteristiky

Zváracie matice so štvorcovým výstupkom sú štvorcové matice s viacerými zváracími výstupkami v spodnej časti. Jeho konštrukčný dizajn sa sústreďuje na tri kľúčové ciele: spoľahlivosť zvárania, presné polohovanie a odolnosť proti pretáčaniu.

【1】 Štvorcová základňa

(1) Tvar: Dokonalý štvorec so všetkými štyrmi stranami rovnakej dĺžky a so všetkými štyrmi rohmi v pravých uhloch. Môže automaticky zabrániť otáčaniu, keď zapadne do štvorcového otvoru obrobku.

（2）Šírka okraja: Napríklad M8 je 14 mm, M10 je 17 mm. Poskytuje dostatočnú tlakovú plochu, aby sa zabránilo zaseknutiu matíc v základnom materiáli pri zváraní.

(3) Hrúbka (výška): Zvyčajne 6 až 10 mm. Zabezpečuje dostatočnú dĺžku záberu závitu na zabezpečenie pevnosti spojenia.

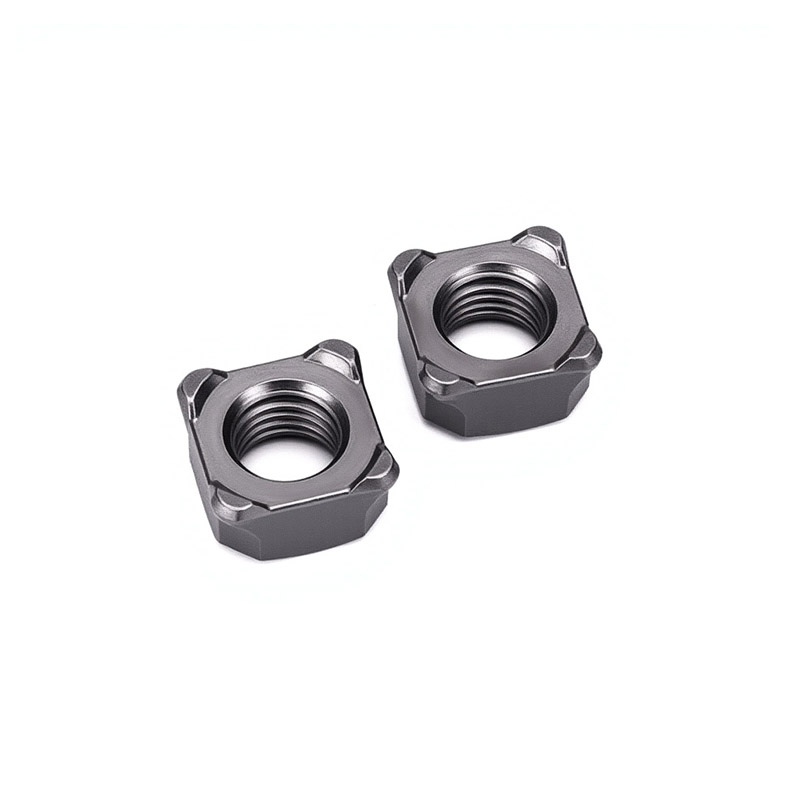

【2】 Projekt zváraniaakcie

(1) Množstvo: Distribuované štvorbodovým symetrickým spôsobom, aby sa zabezpečil rovnomerný prúd a vyvážené zvarové jadro

(2) Poloha: V štyroch rohoch spodného povrchu, blízko okraja, na zvýšenie stability zvárania

(3) Tvar: Guľovitý alebo kužeľovitý tvar s vrchnou časťou s hladkým vrchom

（4）Výška: 0,5 ~ 1,2 mm, aby sa zabezpečil tesný kontakt so základným materiálom

Šírka/priemer: približne 1,5 ~ 2,5 mm

【3】 Vnútorný závit

（1）Špecifikácia závitu: metrické M4 až M16, imperiálne #6 až 5/8″. Vytvára rozoberateľné spojenie so zodpovedajúcimi skrutkami.

（2）Presnosť závitu: 6H (metrická), 2B (imperiálna). Zabezpečuje dobré uchytenie medzi zváracími maticami so štvorcovým výstupkom a skrutkou.

（3）Dĺžka závitu: Poskytuje dostatočnú dĺžku záberu závitu.

（4）Orientácia závitu: Vstupný koniec môže mať skosenie pre ľahké vloženie skrutky.

Často kladené otázky

（1）Na aký spôsob zvárania sú vhodné zváracie matice s štvorcovým výstupkom? Aké sú parametre?

Najčastejšie používanou metódou je odporové projekčné zváranie. Ako príklad si vezmite zváranie matice M8 z nízkouhlíkovej ocele na 1,5 mm platňu z nízkouhlíkovej ocele. Referenčné parametre sú: prúd 8–11 kA, tlak elektródy 2,5–4,0 kN, frekvencia zvárania 8–15 cyklov (približne 0,16–0,3 sekundy).

（2）Akým normám vyhovujú vaše zváracie matice so štvorcovým projekciou?

Prísne dodržiavame DIN 928 (nemecká norma, celosvetovo najpoužívanejšia), ASME B18.1 (americká norma) a GB/T 13681.2 (čínska národná norma).

（3）Ako zabezpečiť zvárací výkon matíc?

Základom výkonu zvárania je, že obsah uhlíka by mal byť ≤ 0,25 %. Vykonávame spektrálnu analýzu každej šarže surovín, aby sme sa uistili, že chemické zloženie je kvalifikované. Výška a tvar výstupkov sú zároveň prísne kontrolované v rámci tolerancie.
