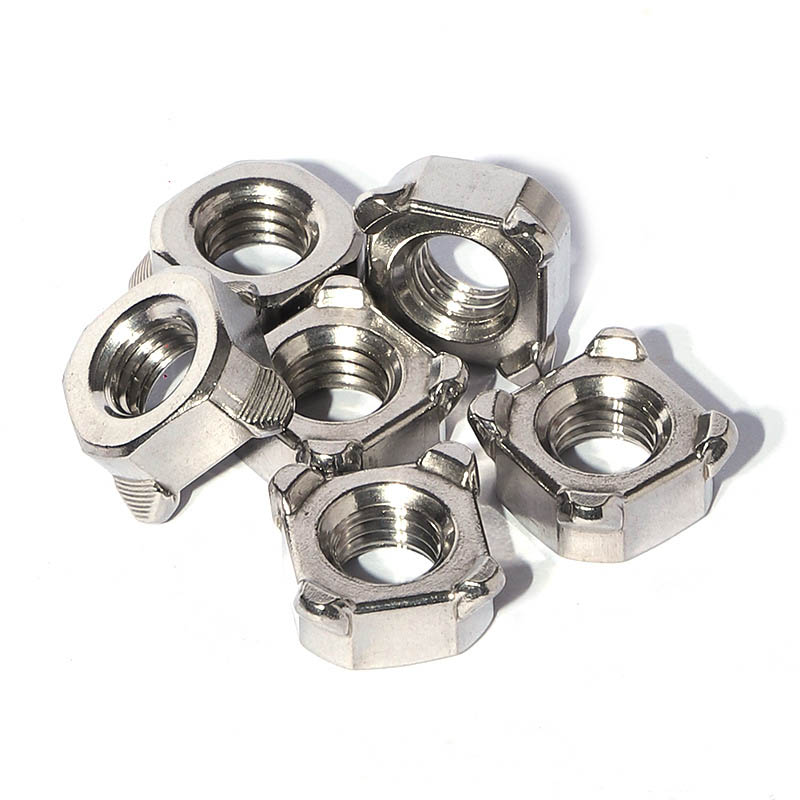

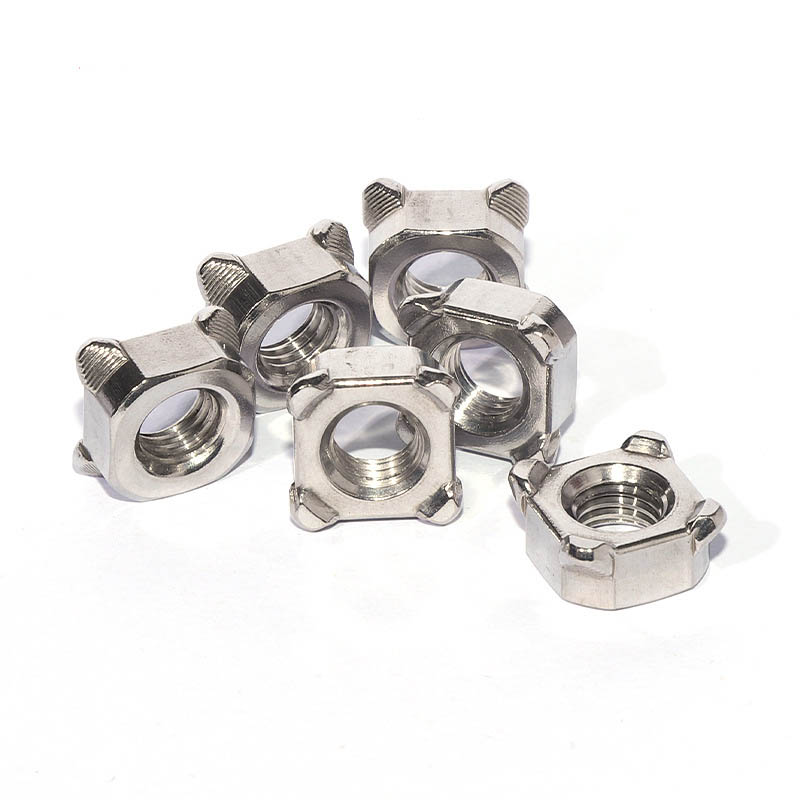

Štvorcová zváraná matica M8

Xiaoguo® z Číny dodáva štvorhrannú zváranú maticu M8, ktorá je k dispozícii na testovanie vzoriek. Jeho štvorcový tvar uľahčuje zarovnanie s automatickým systémom podávania vibračných podnosov a je vhodný pre vysokorýchlostné montážne linky.

Model:Q 371-1999

Odoslať dopyt

Popis produktu

（1）Definícia produktu

Štvorcová zváraná matica M8 je špeciálny spojovací prvok so štvorcovým tvarom a štyrmi zváracími výstupkami v spodných rohoch. Je trvalo pripevnená ku plechu odporovým bodovým zváraním a poskytuje spoľahlivý vnútorný závitový otvor pre následné skrutkové spojenia. Táto matica je v súlade s normou DIN 928 a je jednou z najbežnejšie používaných špecifikácií zváracích matíc v priemysle, ako sú automobily, domáce spotrebiče a poľnohospodárske stroje.

(2) presadzovať normy

Štvorhranná zváraná matica M8 sa vyrába v prísnom súlade s normou DIN 928:2013-12. Táto norma špecifikuje rozmery a technické požiadavky na štvorhranné zvárané matice s hrubým závitom v rozsahu od M4 do M16 a jemným závitom v rozsahu od 8 mm do 16 mm. Trieda produktu je A. Norma DIN 928 vyžaduje, aby oceľ použitá na zvárané matice obsahovala obsah uhlíka ≤ 0,25 %, aby sa zabezpečil dobrý zvárací výkon.

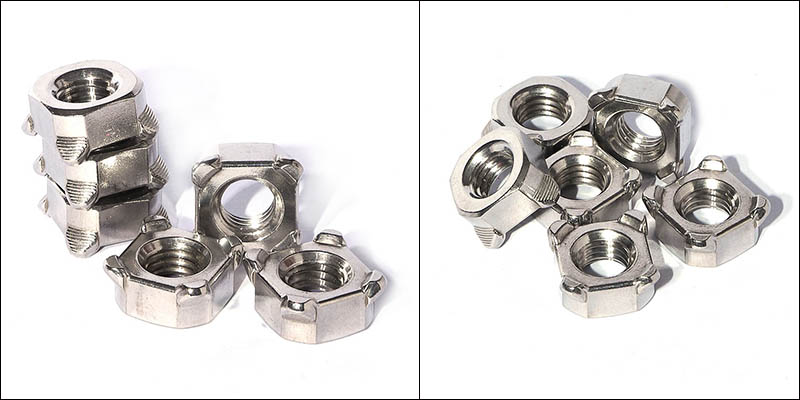

M8 Square Welded Nut

Parametre procesu zvárania

Parametre zvárania sú kľúčovým faktorom pre zabezpečenie kvality zvárania. Parametre zvárania štvorhrannej zváranej matice M8 je potrebné upraviť podľa materiálu základnej dosky a jej hrúbky atď. Nasledujú referenčné parametre pri typických pracovných podmienkach:

(1) Zvárací prúd

Odporúčaná hodnota je 5 000 - 8 000 A

Pre malé matice (napríklad M4-M6) je možné prúd regulovať v rozsahu 3000 - 5000 A; pre stredne veľké (M8-M10), napríklad štvorhranná zváraná matica M8, je zvárací prúd 5000 - 8000 A; pre veľké (M12 a vyššie) potrebuje 8000 - 10000 A

(2) Tlak elektródy

Odporúčaná hodnota je 2,5 - 4,0 kN

Tlak by mal spôsobiť, že viaceré výčnelky budú rovnomerne sploštené asi o 1/3 pred zapnutím napájania. Ak je tlak príliš vysoký, výčnelky môžu byť predčasne sploštené; ak je príliš nízka, môže spôsobiť striekanie.

(3) Čas zvárania

Odporúčaná hodnota je 8 – 15 cyklov (približne 0,16 – 0,3 sekundy)

Čas zvárania je kratší ako pri bodovom zváraní toho istého zvarového bodu. Po určení vhodného tlaku a prúdu elektródy ich upravte tak, aby ste získali uspokojivé zvarové body.

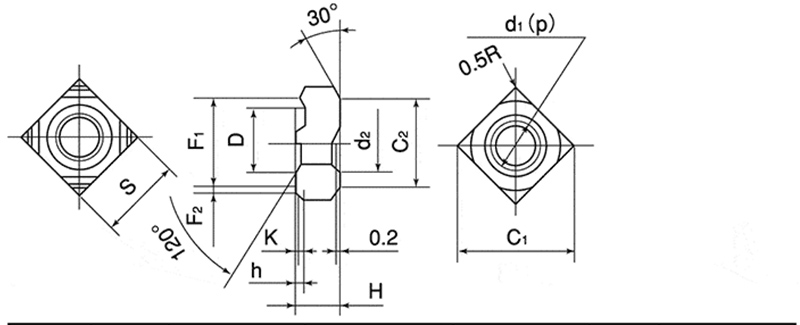

M8 Square Welded Nut

d	p	S		H		h		K	D
Nominálny priemer	Smola	Základný rozmer	Tolerancia	Základný rozmer	Tolerancia	Základný rozmer	Tolerancia	Základný rozmer (približný)	Základný rozmer	Tolerancia
M4	0.7	9.0	0 一 0,2	3.2	±0,15	0.8	0 一 0,2	0.2	7.0	一0,1 až 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Kontrola kvality

Na overenie pevnosti zvaru matíc sa musí vykonať kontrola kvality po zváraní. Medzi hlavné metódy patrí:

（1）Test krútiaceho momentu: Vložte zodpovedajúcu skrutku do privarenej matice a použite určený krútiaci moment pomocou momentového kľúča. Ak sa štvorhranná zváraná matica M8 neotáča a zvarový bod nie je roztrhnutý, považuje sa to za kvalifikované.

(2) Test vytláčacej sily: Aplikujte axiálnu tlačnú silu na zváranú maticu a zaznamenajte maximálne medzné zaťaženie pomocou univerzálneho testovacieho stroja. K zlomu by malo dôjsť v základnom materiáli.

(3) Vizuálna kontrola: Vykonajte vizuálnu kontrolu, aby ste zistili, či sú matice naklonené, či sú úplne v kontakte s materiálom dosky a či nie sú postriekané alebo prasknuté. Zároveň použite merací blok na overenie, či sa závity nedeformovali v dôsledku zvárania.
