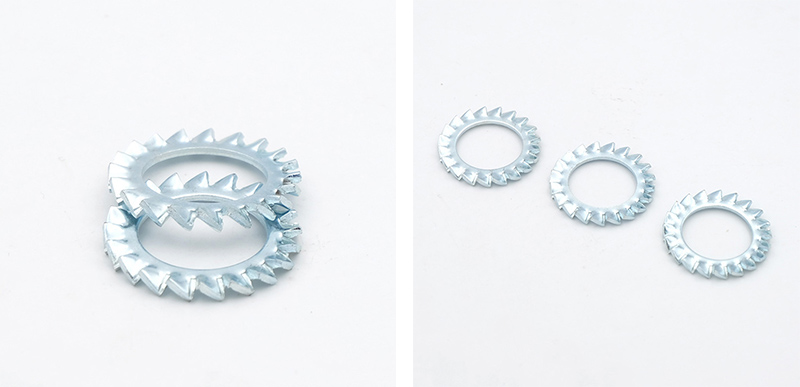

M3 Vonkajšie zúbkovanie Poistné podložky

Vonkajšie zúbkované poistné podložky M3 vyrobené v továrni Xiaoguo® majú dobrú znovupoužiteľnosť. Ak sú vonkajšie zuby podložiek po použití mierne opotrebované, možno ich v závislosti od situácie opätovne použiť na nekritických miestach.

Odoslať dopyt

Popis produktu

Aj keď sú vonkajšie zúbkovacie podložky M3 malé, majú široké možnosti použitia. So svojou kompaktnou štruktúrou, spoľahlivou uzamykacou silou a vodivosťou hrá dôležitú úlohu v mnohých oblastiach.

（1）Roboty, presné stroje

Skrutkové upevnenie pre vysoko presné a vysoko vibračné zariadenia, ako sú kĺby priemyselných robotov, držiaky motora a lineárne moduly

（2）Spotrebná elektronika

Rám mobilných telefónov, držiaky motorov dronov, nosné konštrukcie pre zariadenia VR/AR, vnútorné štruktúry herných ovládačov atď., všetky tieto vysoko pevné a miniaturizované spojovacie body

（3）Nový energetický priemysel

Externé zúbkovanie M3 Lock Washers sa používajú v kľúčových scenároch v rámci nabíjacích staníc, ako sú elektrické moduly, moduly akumulátorových batérií a fotovoltaické invertory, kde sa vyžaduje odolnosť proti korózii a vibráciám.

（4）Nábytok a kancelárske potreby

Opatrenia proti uvoľneniu spojenia medzi podnožou a operadlom kancelárskych stoličiek, kovových políc, vitrín, svietidiel atď. počas demontáže a montáže

（5）Optické a fotografické vybavenie

Vnútorné nastavovacie mechanizmy, podpery šošoviek, otočné upevňovacie prvky atď. presných nástrojov vyžadujú malé a vysoko pevné spoje

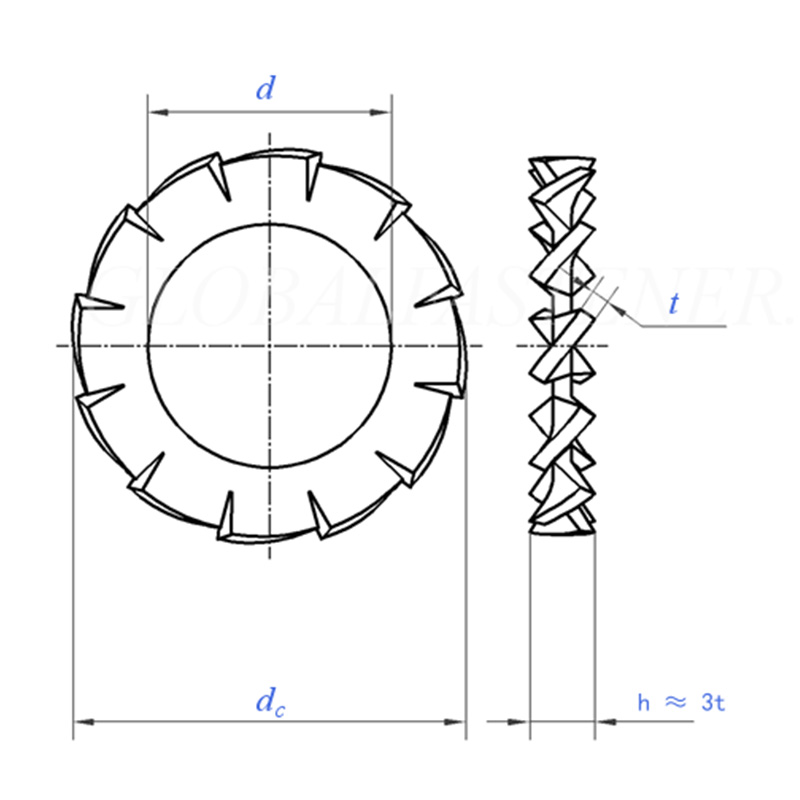

M3 External serrations Lock Washers

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Hlavné silné stránky

Vonkajšie zúbkovacie podložky M3 je možné použiť v mnohých scenároch najmä vďaka ich niekoľkým silným vlastnostiam.

（1）Antivibračné a proti uvoľneniu

Zaisťovacie podložky M3 External zúbky sú profesionálnym nástrojom na odolnosť voči vibráciám. Jeho vonkajšia zubová štruktúra je navrhnutá špeciálne tak, aby "zabránila uvoľneniu spojovacích prvkov vo vibračnom prostredí", najmä v zariadeniach s dynamickým zaťažením a nepretržitým pohybom.

（2）Elektrické uzemnenie

Ostré zuby môžu ľahko preniknúť cez vrstvu oxidu alebo povlak na kovovom povrchu a vytvoriť stabilnú elektrickú dráhu.

(3) Priestorovo nenáročné

Pre interiér presných zariadení môžu byť vonkajšie zúbkované poistné podložky M3 inštalované priamo pod hlavu upevňovacieho prvku a nezaberajú takmer žiadny ďalší priestor.

（4）K dispozícii sú možnosti materiálu

Ľudia si môžu vybrať rôzne materiály na základe konkrétneho prostredia aplikácie. Pružinová oceľ má vysokú pevnosť a nehrdzavejúca oceľ je odolná voči hrdzi, vďaka čomu je vhodná pre rôzne scenáre.

M3 External serrations Lock Washers
