Vonkajšia zúbkovaná poistná podložka M6

Vonkajšia zúbkovaná poistná podložka M6 vyrobená továrňou Xiaoguo® je vysoko nákladovo efektívna. S relatívne nízkou jednotkovou cenou môžu poskytnúť spoľahlivý výkon proti uvoľneniu a sú obzvlášť vhodné pre rozsiahle montážne úlohy.

Odoslať dopyt

Popis produktu

Pri inštalácii a používaní vonkajšej zúbkovanej poistnej podložky M6 vyžadujú nasledujúce body osobitnú pozornosť.

(1) Jednorazové použitie

Ak sa po odstránení vonkajšej zúbkovanej poistnej podložky M6 zuby natrvalo zdeformovali, nemožno ich znovu použiť; inak nebudú schopné zabezpečiť funkciu proti uvoľneniu.

(2) Nevhodné pre mäkké materiály

Zuby sa môžu hlboko zahryznúť do hliníkových, plastových a tenkých oceľových platní, čo môže spôsobiť vrúbkovanie alebo praskanie. Odporúča sa pridať plochú podložku pod vonkajšiu zúbkovanú poistnú podložku M6 na vyrovnávanie.

(3) Venujte pozornosť povrchovému náteru

Ak je na povrchu obrobku vrstva farby alebo elektrolytického pokovovania, zuby môžu preniknúť do povlaku a zanechať stopy. Keď sú požiadavky na vzhľad, vyberajte opatrne.

（4）Pokúste sa čo najviac použiť veľké upevňovacie prvky.

Vonkajšia zubová podložka je vhodná pre skrutky s väčšími hlavami, ako sú šesťhranné hlavy, okrúhle hlavy a ploché hlavy; pre skrutky s malou hlavou by sa malo zvoliť vnútorné zubové tesnenie.

（5）Ovládanie krútiaceho momentu

Nadmerné utiahnutie môže spôsobiť, že zuby budú úplne sploštené a stratia svoju elasticitu; nedostatočný krútiaci moment zabráni správnemu nasadeniu. Preto je nevyhnutné pracovať striktne podľa odporúčaných hodnôt.

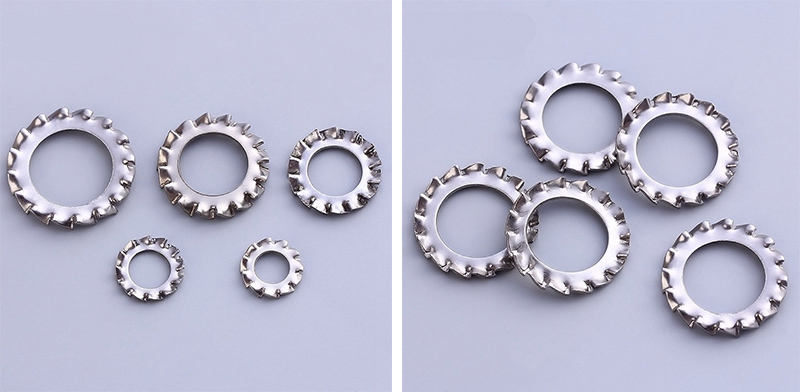

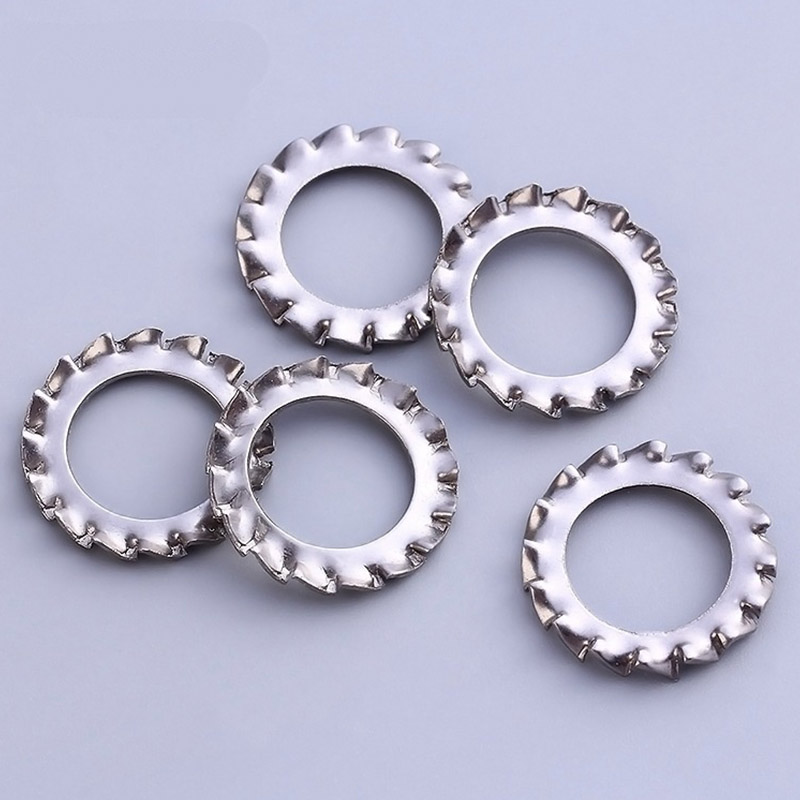

M6 Outer Serrated Lock Washer

Bežné chyby a riešenia

(1) Po utiahnutí sa vonkajší okraj vonkajšej zúbkovanej poistnej podložky M6 zdvihne nahor.

Možné príčiny: Podložka je nainštalovaná v nesprávnom smere.

Riešenie: Odstráňte ho a znova ho nainštalujte tak, aby povrch zuba smeroval k upevňovaciemu prvku.

(2) Skrutky sa stále uvoľňujú.

Možné príčiny: Nedostatočný krútiaci moment / Opätovné použitie podložiek

Riešenie: Skontrolujte hodnotu krútiaceho momentu. /Ak bola rozobratá a znovu zložená, vymeňte novú podložku.

（3）Odpor uzemnenia je príliš vysoký.

Možné príčiny: Zuby nie sú prepichnuté cez povlak.

Riešenie: Vyčistite kontaktný povrch alebo jemne zoškrabte povlak a potom ho znova utiahnite.

(4) Povrch obrobku je vážne poškriabaný.

Možné príčiny: Vonkajšia zúbkovaná poistná podložka M6 je priamo pritlačená na mäkký povrch.

Riešenie: Pridajte plochú podložku pod podložku alebo ju nahraďte vnútornou zubnou podložkou.

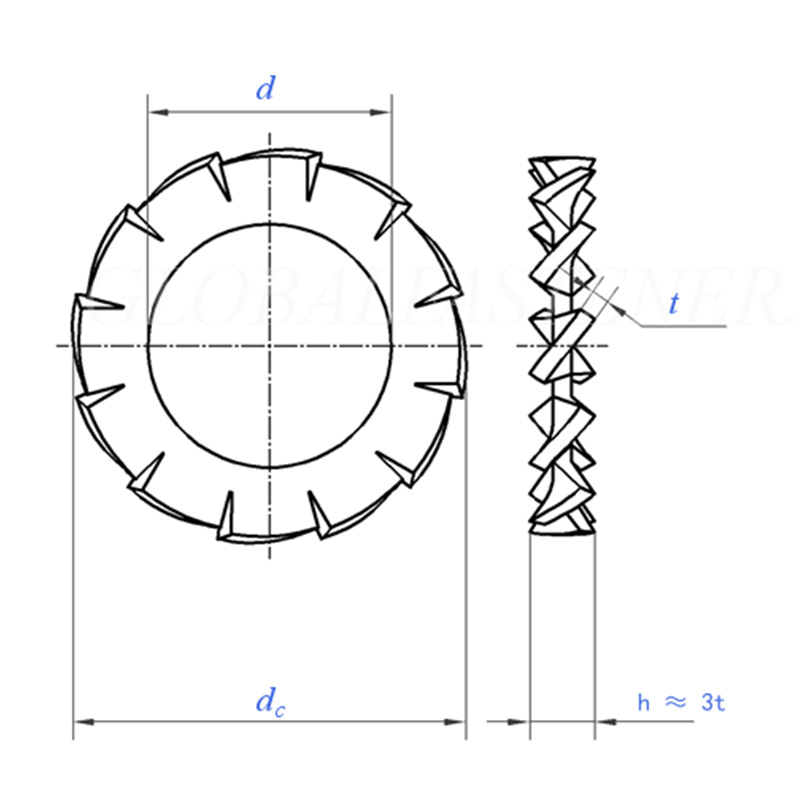

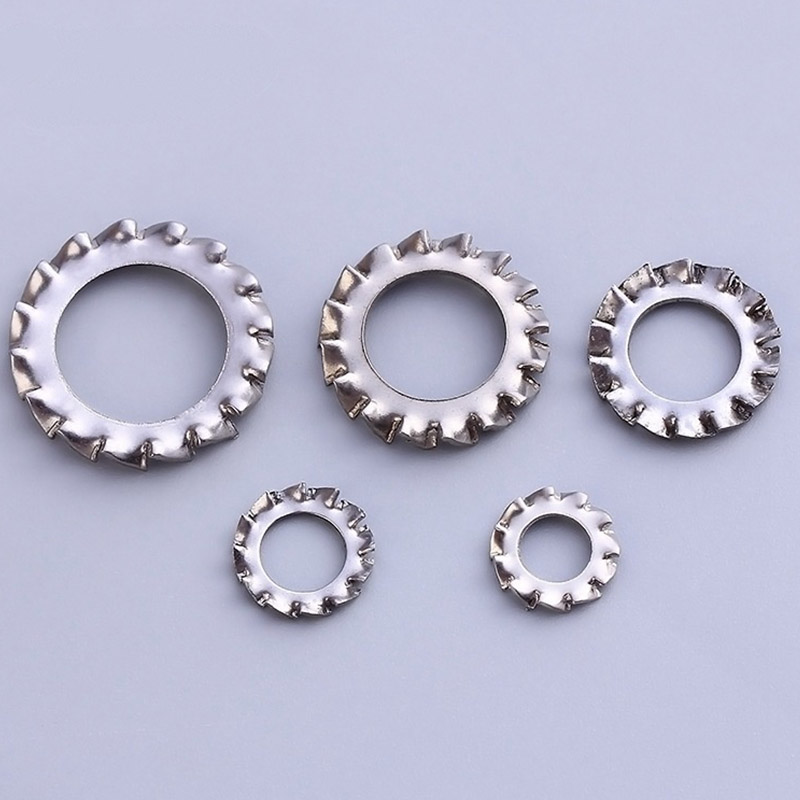

M6 Outer Serrated Lock Washer

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
