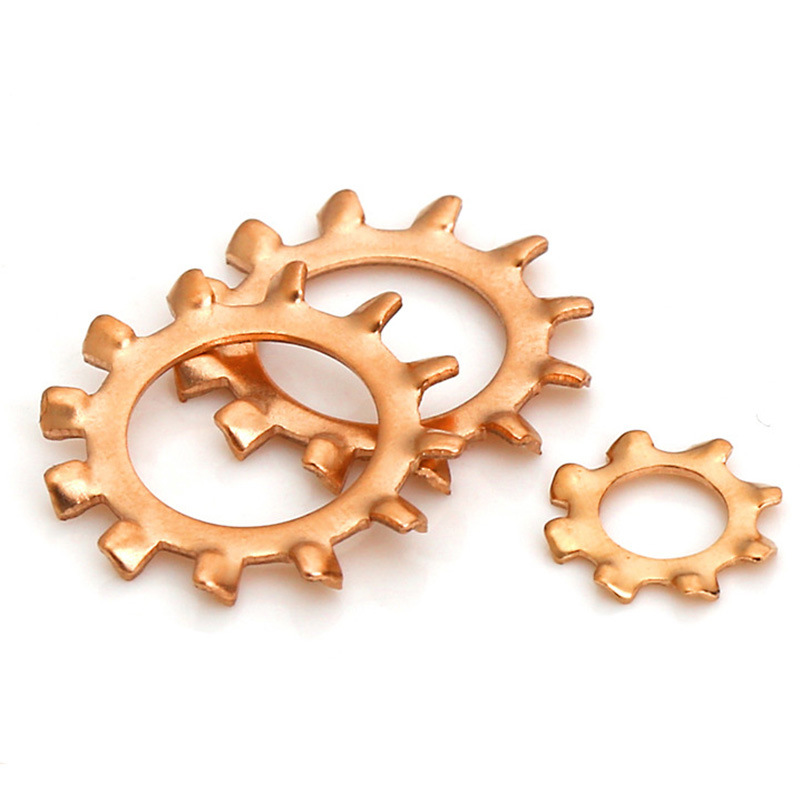

Vonkajšia zúbkovaná poistná podložka

Vonkajšia zúbkovaná poistná podložka vyrobená továrňou Xiaoguo® má vynikajúcu odolnosť proti nárazom a proti uvoľneniu. Pri použití budú vonkajšie zuby zapustené do hlavy skrutky a povrchu obrobku, čím sa zabráni uvoľneniu skrutky.

Odoslať dopyt

Popis produktu

Vonkajšie zúbkované poistné podložky sú tesnenia proti uvoľneniu so zubami okolo vonkajšieho okraja. Zuby sa radiálne rozprestierajú od vonkajšieho kruhu podložky.

Keď dotiahnete skrutky alebo matice, tieto vonkajšie zuby sa prichytia k povrchu dielu. Zvyšuje trenie a vytvára mechanický zámok, takže uzáver sa ľahko neuvoľní.

V porovnaní s vnútornými zubovými podložkami sa štýl vonkajšieho zuba lepšie hodí pre diely s väčšou vonkajšou veľkosťou. Rovnomerne rozkladá tlak a poskytuje stabilný uzamykací efekt. Vnútorné zubové tesnenie sa používa hlavne pod hlavy menších skrutiek, zatiaľ čo vonkajšia zúbkovaná poistná podložka sa používa hlavne pod matice alebo pre spojovacie prvky s väčšími hlavami.

Pracovný princíp

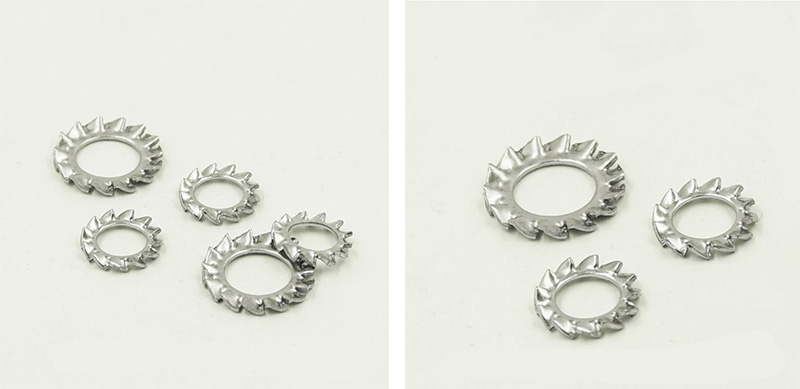

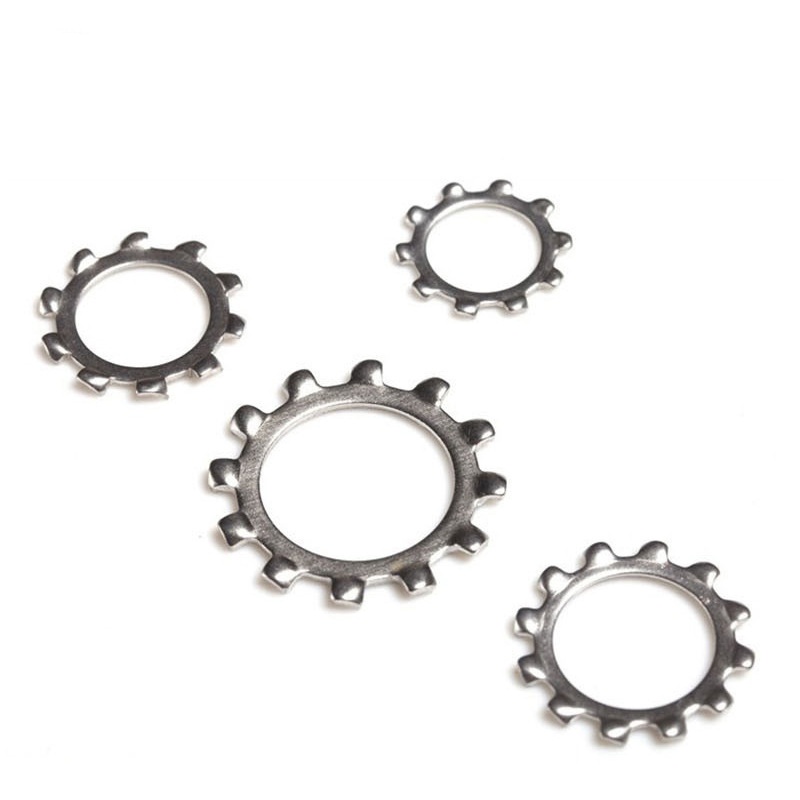

Outer Serrated Lock Washer

Princíp činnosti vonkajšej vrúbkovanej podložky je v skutočnosti celkom jednoduchý. Spolieha sa hlavne na dve veci:

(1) Zuby sa zarývajú priamo do kontaktnej plochy.

Tento druh podložky má na svojom vonkajšom okraji kruh ostrých zubov. Keď dotiahnete skrutky alebo matice, zuby sa zatlačia do dvoch dotýkajúcich sa povrchov: spodná časť hlavy skrutky alebo matice a povrch inštalovanej časti.

Po zapustení zubov funguje ako krúžok ostňov pod uzáverom. Ak sa skrutka začne prirodzene uvoľňovať, tieto zuby ju pevne držia a zabraňujú jej otáčaniu.

(2) Samotná podložka poskytuje elasticitu.

Vonkajšia zúbkovaná poistná podložka nie je úplne plochá; má sám o sebe určitý stupeň elasticity. Po utiahnutí sa sploští, no materiál sa chce vždy vrátiť do pôvodného tvaru, a tak neustále pôsobí silou nahor. Táto sila zvyšuje trenie medzi závitmi, čím sa znižuje pravdepodobnosť uvoľnenia skrutky.

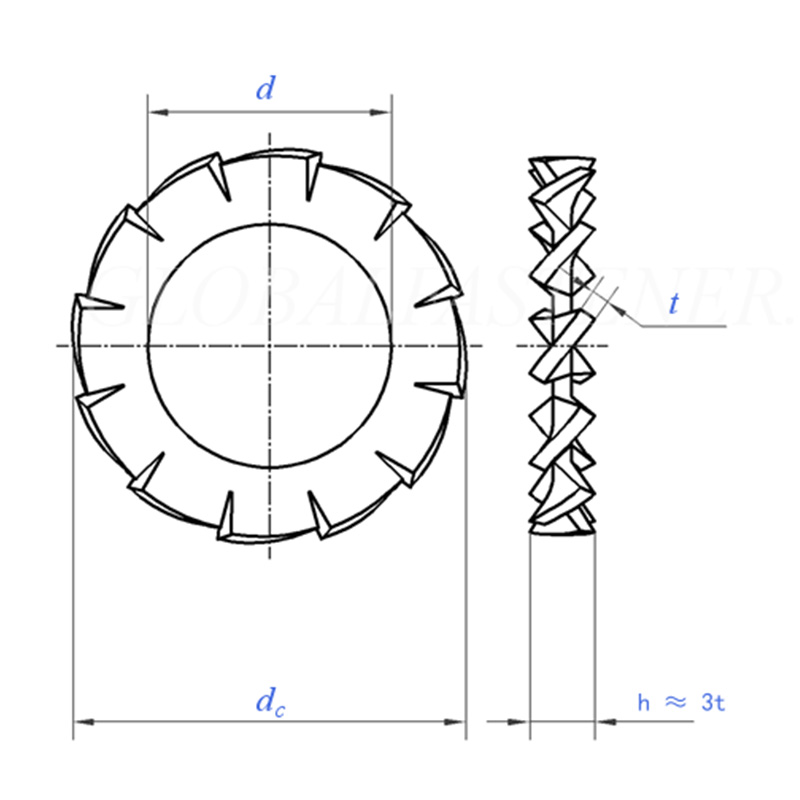

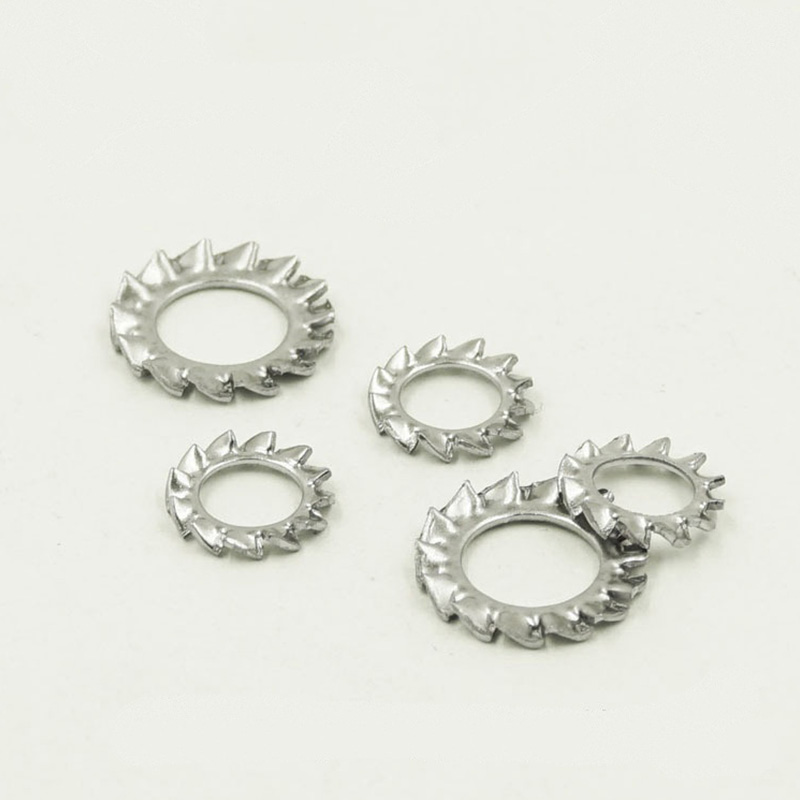

Outer Serrated Lock Washer

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

（1） Aký je rozdiel medzi vonkajšou zúbkovanou poistnou podložkou a vnútornými zubovými poistnými podložkami?

Verzia s vonkajším zubom: Zuby sú usporiadané na vonkajšom kruhu, pasujú na upevňovacie prvky s relatívne veľkými hlavami.

Verzia s vnútorným zubom: Zuby sú na vnútornom kruhu, s hladkým hladkým vonkajším okrajom. Tento štýl dokonale ladí so skrutkami s malými hlavami.

（2） Poskytujete vzorky na testovanie?

áno. Vzorky zásob štandardnej veľkosti sú bezplatné (prepravné hradí zákazník) a dodacia lehota je 2–5 dní.

（3）Aká je MOQ a dodacia lehota pre hromadnú objednávku?

Pre štandardné špecifikácie je MOQ vo všeobecnosti 1 000 - 5 000 kusov na špecifikáciu. Dodacia lehota je cca 15 - 25 dní. Povrchová úprava nehrdzavejúcej ocele alebo Dacromet môže trvať trochu dlhšie.
