Vonkajšie ozubené poistné podložky

Kúpte si Xiaoguo® vonkajšie ozubené poistné podložky, ktoré sú veľmi vhodné pre veľké upevňovacie prvky. Vonkajšie zuby podložiek poskytnú väčšiu uzamykaciu plochu pri použití s veľkými spojovacími prvkami, výsledkom čoho je spoľahlivejší efekt.

Odoslať dopyt

Popis produktu

Typy vonkajších ozubených poistných podložiek sú klasifikované hlavne na základe aspektov, ako je štruktúra tvaru zubov, nosnosť a špeciálne funkcie.

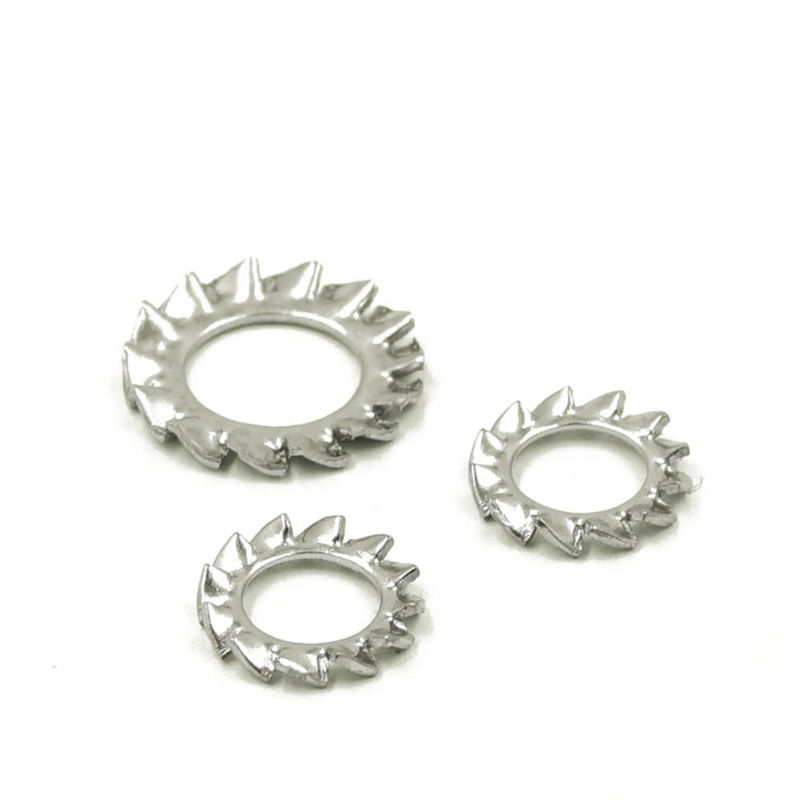

(1) DIN 6798

Norma DIN 6798 je najpoužívanejšou špecifikáciou pre vonkajšie ozubené poistné podložky a pozostáva hlavne z troch foriem:

①Vonkajší zúbkovaný poistný krúžok

Zuby sú na vonkajšom krúžku a sú usporiadané tak, že sa prekrývajú, čím poskytujú najväčšiu kontaktnú plochu.

②Vnútorný zúbkovaný poistný krúžok

Zuby sú na vnútornom krúžku a sú vhodné pre skrutky s malou hlavou.

③Kónický rebrovaný poistný krúžok

Kónická konštrukcia, uhol zapustenia 90°

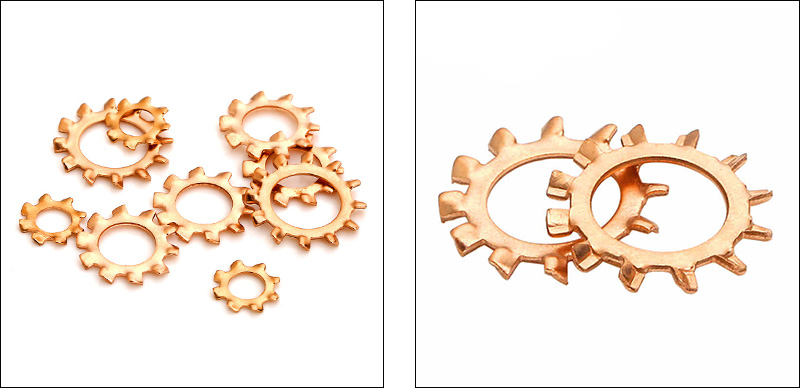

Outer Serrated Toothed Lock Washers

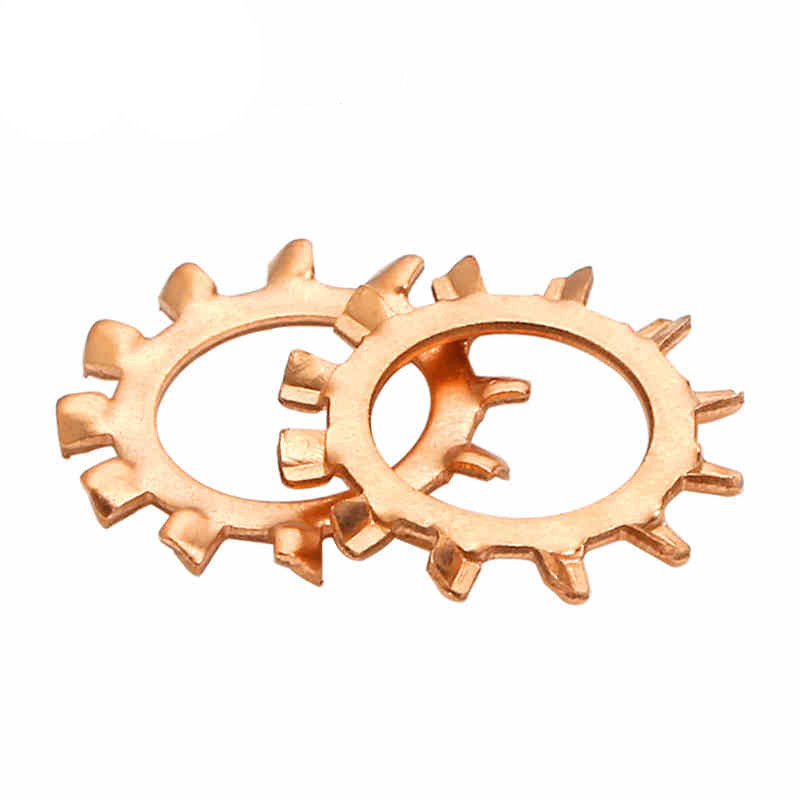

（2）BW vs EOW

Podľa klasifikácie sily zaťaženia sú vonkajšie ozubené poistné podložky rozdelené na štandardný typ a typ pre veľké zaťaženie.

① Štandardný typ BW

Má pravidelnú hĺbku zubov, vyhovuje bežnému priemyselnému použitiu a bežným montážnym prácam. Bežné použitie: elektronický tovar, všeobecné stroje, automatizačné zariadenia.

② EOW Heavy Duty Type

Dodáva sa s hlbšími zubami a lepším výkonom proti uvoľneniu, vhodný pre miesta so silnými vibráciami a veľkým zaťažením. Bežné použitie: autodiely, stroje s vysokými vibráciami, stavebné projekty a oceľové konštrukcie.

（3）Špeciálna funkcia

① Prekrytie EOW

Špeciálna prekrývajúca sa štruktúra zubov, špeciálne navrhnutá pre aplikácie s relatívne slabým krútiacim momentom. V porovnaní s bežným typom vonkajšieho zuba je vhodný pre nerovné nosné plochy, má väčšiu kontaktnú plochu a prispieva k rozloženiu zaťaženia.

②Veľký/úzky pás

Podľa požiadaviek rôznych aplikačných priestorov sa poskytujú (RDEFL/RDIFL) a (RDIFS), aby vyhovovali rôznym požiadavkám na kontaktnú plochu.

③ RDD podložka s dvojitým ozubením

Vnútorný aj vonkajší povrch sú zúbkované, vhodné pre aplikácie, kde sú potrebné vyššie požiadavky na ochranu proti uvoľneniu.

FAQ

（1）Sú vonkajšie ozubené poistné podložky účinné proti vysokým vibráciám?

Áno, vonkajšie tesnenie zuba je vhodnejšie do prostredia s vysokými vibráciami ako vnútorné tesnenie zuba, pretože má väčšiu kontaktnú plochu medzi zubami a hlbší záber.

（2）Poškodia zuby mäkké materiály ako hliník alebo plast?

je to tak. Ostré zuby sa zaryjú do mäkších materiálov a zanechajú priehlbiny alebo dokonca praskliny. V prípade hliníkových dielov môžete medzi poistnú podložku a obrobok vložiť plochú podložku, ktorá bude zohrávať tlmiacu úlohu. Pokiaľ ide o plastové diely, nepoužívajte priamo externé zubné podložky. Je lepšie zvoliť vnútorné zubné podložky alebo použiť väčšiu plochú podložku.

(3) Aká je typická tvrdosť vonkajších ozubených poistných podložiek z pružinovej ocele?

Po tepelnom spracovaní je tvrdosť zvyčajne 40–50 HRC (približne 400–530 HV).

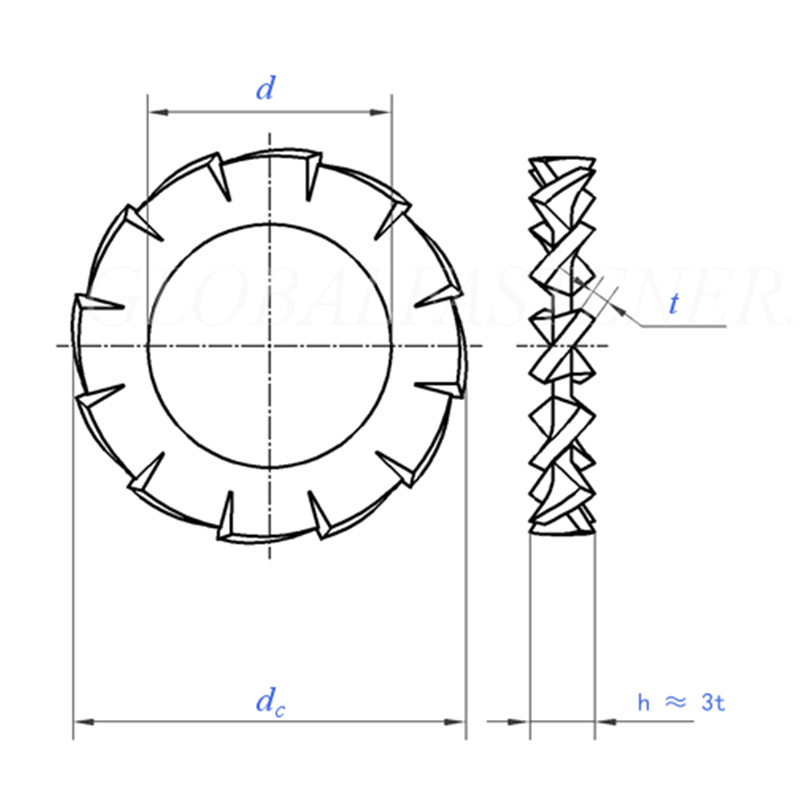

Outer Serrated Toothed Lock Washers

Veľkosť		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nominálna veľkosť	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nominálna veľkosť	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Počet zubov	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednotiek kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pre nominálny priemer závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Veľkosť		10.5	13	15	17	19	21	23	25	28	31
d	min = nominálna veľkosť	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nominálna veľkosť	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Počet zubov	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednotiek kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pre nominálny priemer závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
