Štandardné vnútorné zubové podložky

Pre skrutky s malou hlavou je ideálnou voľbou zakúpenie štandardných vnútorných zaisťovacích podložiek Xiaoguo®. Konštrukcia vnútorného zuba zaisťuje, že všetky zuby sa môžu dostať do kontaktu s hlavou skrutky, čím sa dosiahne efektívne zaistenie.

Odoslať dopyt

Popis produktu

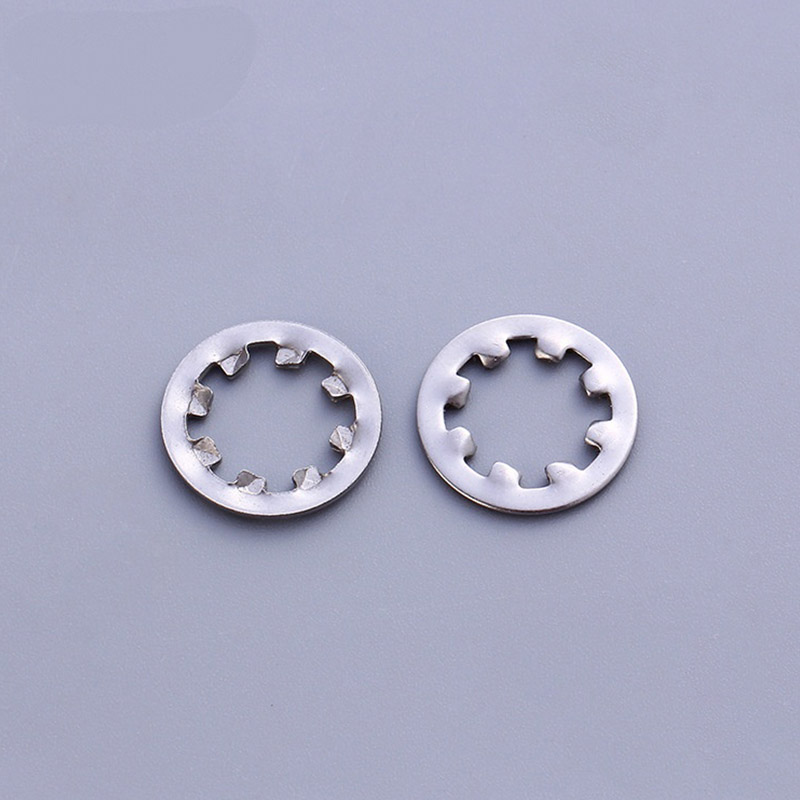

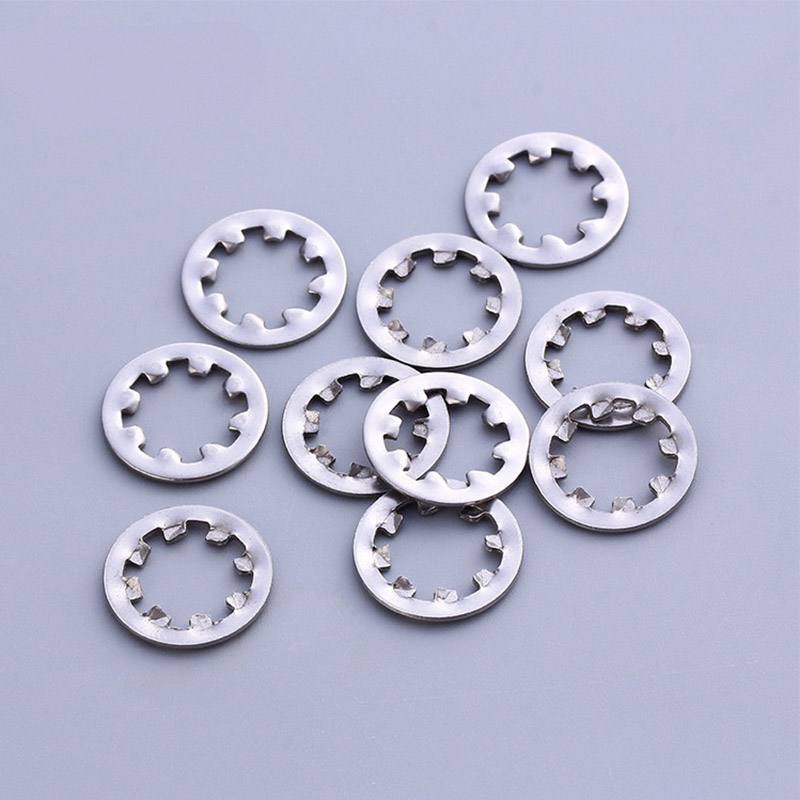

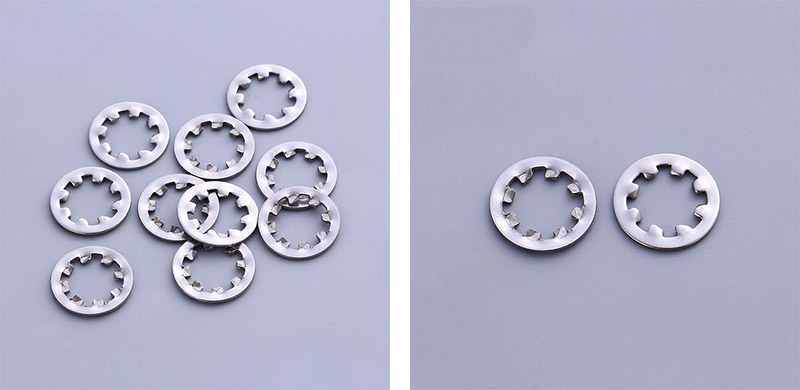

Štandardné vnútorné zubové podložky sú typom podložky proti uvoľneniu, s dovnútra usporiadanými zubami podobnými štruktúrami na svojom povrchu. Jeho tvar je tenký kovový krúžok s ostrým ozubeným krúžkom v strede a hladkým a plochým vonkajším kruhom. Pri uťahovaní skrutky sa tieto zuby zapustia do hlavy skrutky a povrchu komponentu zariadenia, pričom sa spoliehajú na treciu silu a silu záberu, aby sa zabránilo uvoľneniu skrutky. Zjednodušene povedané, medzi hlavu skrutky a povrch komponentu zariadenia je pridaný „zámok“, ktorý bráni uvoľneniu skrutky počas prevádzky zariadenia v dôsledku vysokej frekvencie vibrácií.

Pracovný princíp

Princíp činnosti štandardných vnútorných zubových podložiek je v skutočnosti celkom jednoduchý. Spolieha sa hlavne na dve funkcie: "zapojenie zubov + elastický tlak", aby sa zabránilo uvoľneniu.

(1) Škrípanie zubov

Vnútorný krúžok štandardných vnútorných zubných podložiek má sériu ostrých zubov. Keď je skrutka alebo matica utiahnutá, tieto zuby preniknú do dvoch kontaktných plôch:

Spodný povrch (kovový povrch) hlavy skrutky / matice

Povrch obrobku (niekedy dokonca prenikajúci vrstvou farby alebo oxidu)

Po vložení zubov je to, ako keby bol pod hlavu skrutky umiestnený krúžok "miniblokovacích zariadení". Ak sa skrutka pokúsi sama otočiť späť, tieto zuby ju pevne uchopí a zabránia jej v pohybe, čím zabránia uvoľneniu.

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

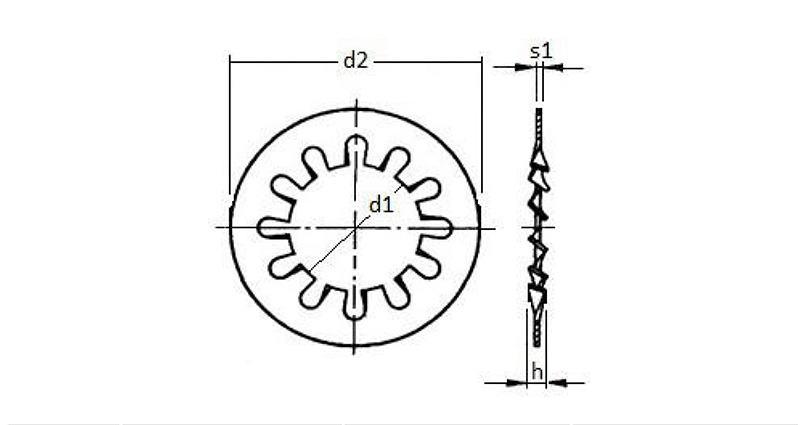

Poskytnuté informácie a výkres sú len orientačné

（2）Elastický tlak

Samotná podložka je elastická. Po utiahnutí sú štandardné vnútorné zubové podložky sploštené, ale ich materiál sa vždy snaží vrátiť do pôvodného tvaru, takže nepretržite generuje spätný ťah a silu odrazu nahor.

Táto elastická sila pôsobí na vlákna, čím sa zvyšuje trenie medzi vláknami. S väčším trením je prirodzene menej pravdepodobné, že sa skrutky uvoľnia.

(3) Kombinovaný účinok oboch

Mechanické upínanie poskytuje priamy odpor proti pootočeniu

Elastické predpätie zvyšuje trenie závitu a súčasne kompenzuje drobné vibrácie alebo tečenie materiálu.

Obe spolupracujú a zaisťujú, že štandardné vnútorné zubové podložky dokážu účinne zabrániť uvoľneniu skrutky aj v prostrediach s vibráciami, nárazmi alebo tepelnou expanziou a kontrakciou.
