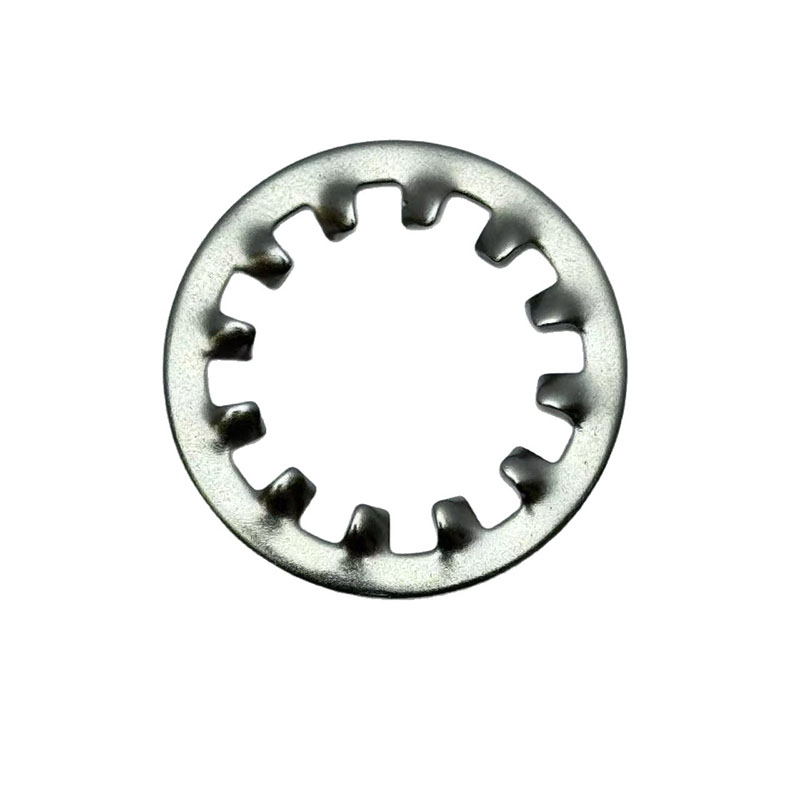

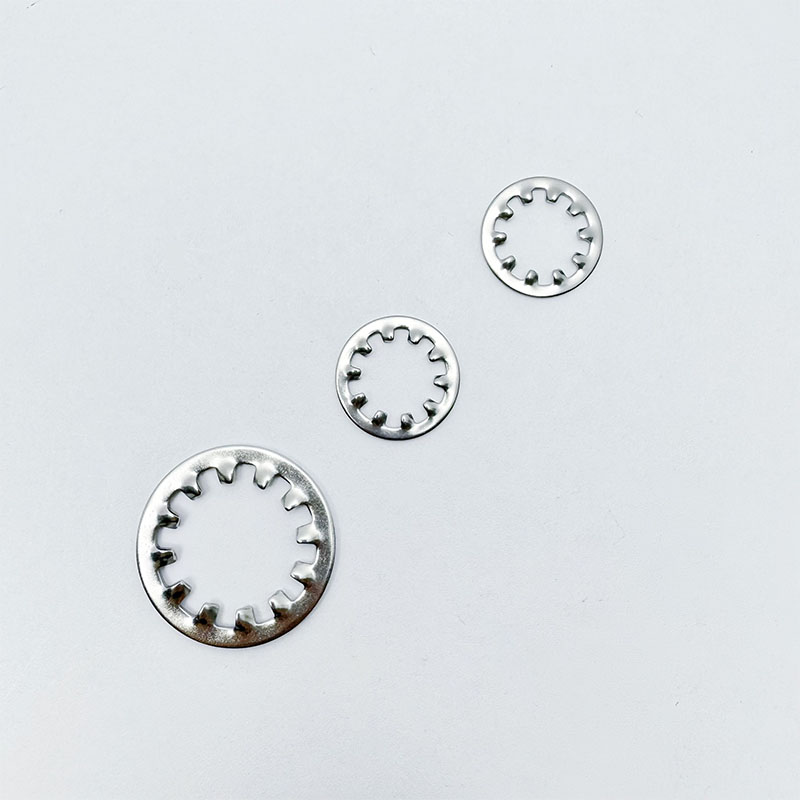

Ozubené poistné podložky Vnútorné zuby

Factory of Xiaoguo® môže poskytnúť rôzne typy vnútorných zubov ozubených podložiek z rôznych materiálov. Môže spĺňať rôzne požiadavky zákazníkov na prispôsobenie, vrátane špeciálnych veľkostí, špeciálnych povrchových úprav atď., Aby vyhovovali potrebám zákazníkov v rôznych pracovných prostrediach.

Odoslať dopyt

Popis produktu

Uzamykacie tesnenia vonkajšieho zuba a vnútorného zuba sú dva podobné produkty navrhnuté pre rôzne scenáre použitia. Vnútorné zuby ozubených podložiek sú „šetrnejšie“, zatiaľ čo vonkajšie tesnenie zubov je „agresívnejšie“. Hlavný rozdiel medzi nimi spočíva v polohe zubov, ktorá určuje ich príslušné oblasti odbornosti.

Porovnanie Ozubené poistné podložky vnútorné zuby Vonkajší zub

Vzhľad a tvar zubov Zuby sú umiestnené na vnútornom krúžku tesnenia a siahajú dovnútra. Zuby sú umiestnené na vonkajšom krúžku tesnenia a vyčnievajú smerom von, pripomínajúc hviezdy.

Princíp aretácie Pri uťahovaní sa zuby na vnútornom krúžku „zahryznú“ do spodnej strany hlavy skrutky alebo hlavy skrutky, čím poskytujú treciu silu proti uvoľneniu. Pri uťahovaní sa zuby vonkajšieho krúžku súčasne "zahryznú" do plochy pod hlavou spojovacieho prvku a inštalačnej plochy pripájaného komponentu.

Hlavná výhoda Žiadne poškodenie obrobku: Vonkajší krúžok je hladký a nepoškriabe ani nepoškodí inštalačný povrch. Silnejší výkon proti uvoľneniu: Obojstranné blokovanie, zvlášť vhodné pre aplikácie vystavené vibráciám a silnému torznému zaťaženiu.

Typ adaptívnej skrutky Používa sa hlavne pre skrutky s menšou veľkosťou hlavy Vhodné pre skrutky s väčšími hlavami

Hlavné scenáre použitia Bežne sa používa pre interiérové komponenty a panely automobilov, presné elektronické zariadenia, domáce spotrebiče atď. Je široko používaný v oblastiach, ktoré vyžadujú silnejšiu uťahovaciu silu, ako sú ťažké stroje, podvozky, veľké energetické zariadenia a priemyselné stroje, ktoré odolávajú vysokým vibráciám.

Kroky inštalácie

Inštalácia vnútorných zubov ozubených podložiek je veľmi jednoduchá. Kľúčovým bodom je, že smer by mal byť správny.

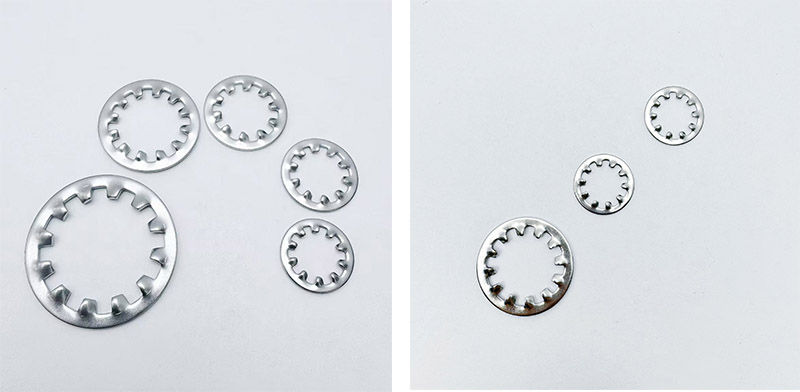

Toothed Lock Washers Internal Teeth

（1）Potvrďte špecifikácie

Uistite sa, že vnútorný priemer vnútorných zubov ozubených poistných podložiek zodpovedá priemeru skrutky.

Skontrolujte, či sú zuby tesnenia neporušené a bez akejkoľvek deformácie.

(2) Vyčistite kontaktnú plochu

Zo spodnej časti hlavy skrutky a povrchu obrobku utrite olej, farbu a piliny zo železa.

Ak sa používa na elektrické uzemnenie, uistite sa, že zuby tesnenia môžu preniknúť vrstvou farby alebo oxidu.

（3）Umiestnite podložku (smer je rozhodujúci)

Nasaďte vnútorné zuby ozubených poistných podložiek na skrutku.

Povrch zuba musí smerovať k hlave skrutky alebo matici (to znamená, že zuby by mali byť orientované smerom k povrchu súčiastky, ktorá sa má utiahnuť).

Hladký a rovný povrch smeruje k vonkajšej strane hlavy skrutky.

（4）Vložte skrutku

Pretiahnite skrutku s pripevnenou podložkou cez otvor obrobku.

Predbežne utiahnite maticu alebo skrutku rukou, aby ste sa uistili, že závity sú správne zarovnané.

(5) Utiahnite

Použite momentový kľúč a utiahnite skrutky podľa štandardných hodnôt uťahovacieho momentu.

Počas procesu uťahovania zuby automaticky zapadnú do kontaktnej plochy.

Nie je potrebné žiadne dodatočné nastavenie krútiaceho momentu; bude stačiť štandardný krútiaci moment.

（6）Skontrolujte

Pre aplikácie elektrického uzemnenia možno použiť multimeter na meranie vodivosti na oboch stranách tesnenia, aby sa potvrdilo, že zuby prerazili povlak.

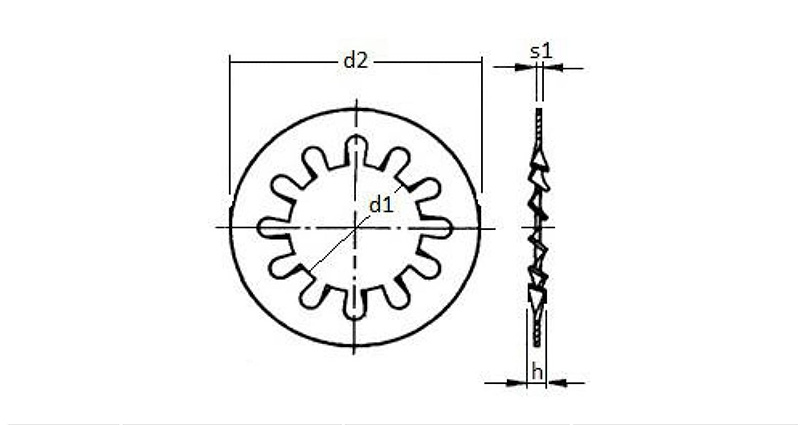

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Poskytnuté informácie a výkres sú len orientačné

Často kladené otázky

（1）Ako sú balené na vývoz?

Vnútorný obal tvoria plastové vrecká a papierové škatule, vonkajší obal sú štandardné exportné kartóny a palety. Vnútorné zuby každej ozubenej podložky nemajú nezávislú ochranu, ale obal je dostatočný na to, aby sa počas prepravy nepoškriabali.

（2）Môžu byť vnútorné zubové podložky použité so zapustenými skrutkami?

Áno, ale je potrebné poznamenať, že povrch zuba musí stále smerovať k obrobku. Pretože hlava zápustnej skrutky je kužeľová, vnútorné zuby podložky sa nemusia úplne dotýkať spodnej plochy hlavy, čo má za následok mierne horší uzamykací účinok.
