Dve skladacie samosvorné podložky

Dvojzložkové samouzamykacie podložky poskytované továrňou Xiaoguo® opúšťajú konvenčnú metódu uzamykania a prijímajú princíp proti uvoľneniu napätia namiesto trenia, čo výrazne zvyšuje výkon.

Odoslať dopyt

Popis produktu

Základný princíp proti uvoľneniu dvojzložkových samosvorných podložiek spočíva v: dômyselnej premene škodlivej energie spôsobenej vibráciami na silu potrebnú na zaistenie. Namiesto spoliehania sa na tradičnú metódu použitia poistného krúžku na zabránenie uvoľnenia prostredníctvom "trenia", bol prijatý inteligentnejší mechanizmus:

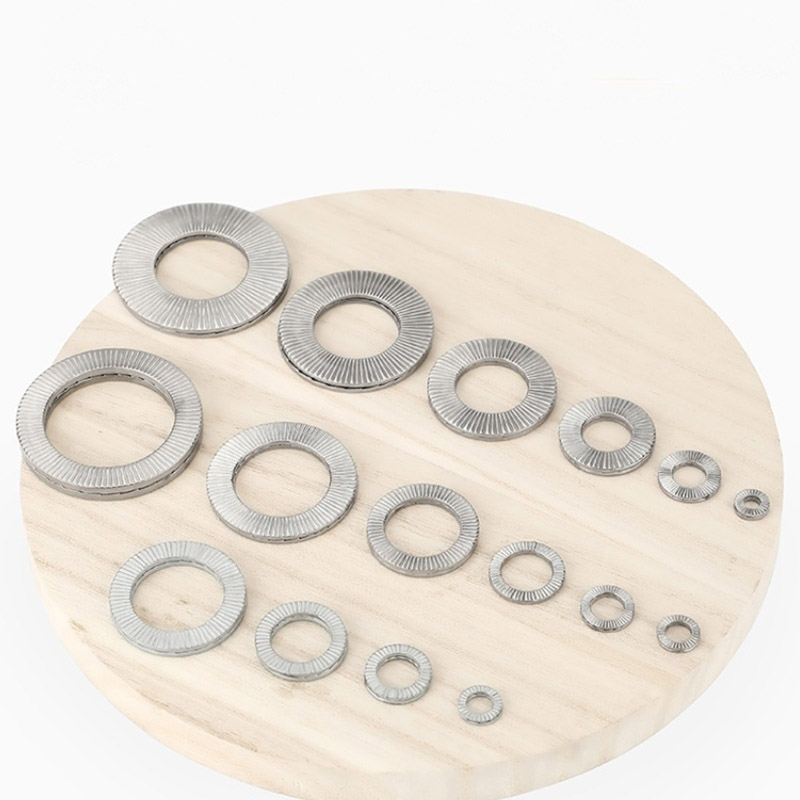

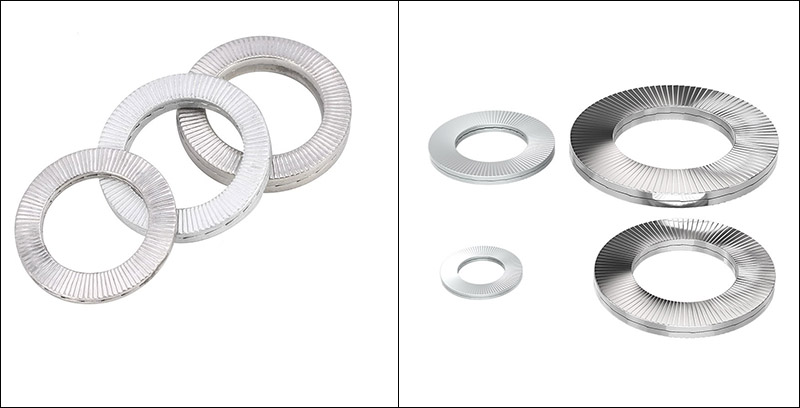

Two Fold Self Locking Washers

（1）Počiatočné utiahnutie: Obojstranné umiestnenie

Počas inštalácie sú klinovité plochy oboch podložiek navzájom zarovnané a používajú sa v pároch.

Vonkajšia fixácia: Pri uťahovaní sa radiálne jemné zuby na vonkajšom povrchu dvojzložkových samosvorných podložiek pevne zahryznú do hlavy matice/skrutky a povrchu obrobku, tesne utesnia kontaktnú plochu a zabránia skĺznutiu.

Vnútorná retencia: V tomto bode sú klinovité plochy (veľké zuby) na vnútorných stranách oboch podložiek vo vzájomnom tesnom kontakte, ale nenastal žiadny relatívny pohyb, čím sa poskytuje priestor pre následné mechanické pôsobenie.

（2）Uvoľnenie spúšťača: Skôr nesprávne zarovnanie ako skĺznutie

Keď zariadenie pracuje vo vibrujúcom prostredí, matica začína vykazovať veľmi mierny sklon k uvoľneniu.

Vzhľadom na skutočnosť, že trecia sila vonkajších radiálnych zubov je oveľa väčšia ako sila vnútorného klinovitého povrchu, nedôjde k pohybu medzi maticou a dvoma skladacími samosvornými podložkami.

Jediným pohybom je, že dve podložky sa po klinovitom povrchu na vnútornej strane proti sebe „súvajú z miesta“.

（3）Dosiahnutie samosvornosti: Kľúč ku klinovému efektu

Keď zariadenie vibruje alebo zažíva kolísavé sily, silná protisila generovaná klinovitým povrchom tieto vibrácie okamžite ruší. To zabraňuje otáčaniu skrutky v opačnom smere a premieňa energiu vibrácií na uzamykaciu silu samotných dvojzložkových samosvorných podložiek, čím sa dosiahne efekt „pritiahnutia, čím viac vibruje“, čím sa zabráni uvoľneniu zo svojej základnej príčiny.

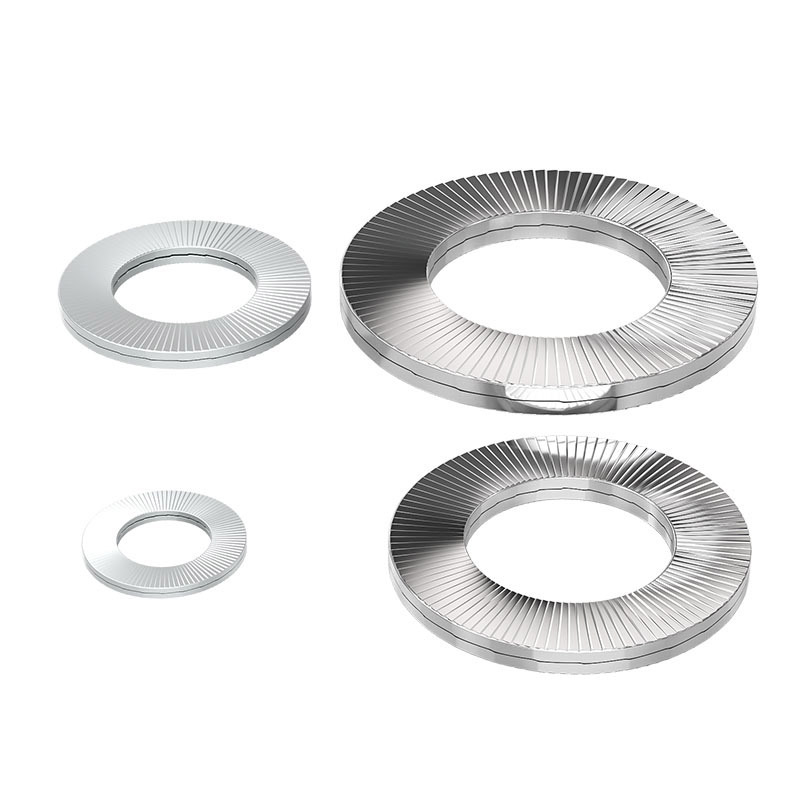

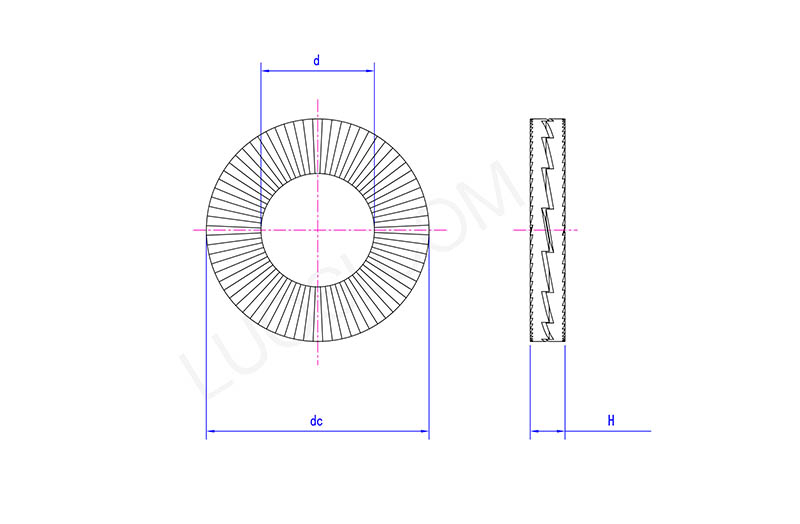

Two Fold Self Locking Washers

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
jednosmerný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
