Typ 2 s dvojitým koncom

Dvojité koncové kolíky typu 2 sú upevňovacie prvky so závitmi na oboch koncoch, ktoré spĺňajú normy triedy 2A. Boli mnohokrát testované a spĺňajú normu IFI 136-1-2002. Spoločnosť Xiaoguo® ponúka tieto produkty za vysoko konkurenčné ceny pri zabezpečení kvality.

Odoslať dopyt

Popis produktu

Dvojitý koncový čap typu 2 je bežný spojovací prvok. Jeho stredná časť sa nazýva hladká tyč a jej veľkosť je približne rovnaká ako menovitý priemer závitu. Závit vyhovuje štandardu triedy 2A, čo zaručuje vysokú presnosť a hladké skrutkovanie.

Aplikačný scenár

Obojstranné kolíky typu 2 sa používajú na upevnenie komponentov mechanických zariadení. Pri montáži a údržbe sa často používajú veľké mechanické zariadenia v továrni, ako sú veľké kompresory a vstrekovacie stroje. Napríklad pri montáži hlavy valca kompresora zaskrutkujte jeden koniec čapu do závitového otvoru v bloku valca a druhý koniec prevlečte cez montážny otvor hlavy valca. Potom naskrutkujte maticu a utiahnite ju. Týmto spôsobom môže byť hlava valca pevne pripevnená.

parametre

Dvojité koncové kolíky typu 2 sa používajú v priemyselnej výrobe. Ako je výroba automobilov, montáž kľúčových komponentov ako motory a prevodovky, mechanické opracovanie, upevňovanie pracovných stolov a opierok nástrojov obrábacích strojov a zabezpečenie presnosti spracovania atď. Nechýba ani výroba chemických zariadení, spojovacích potrubí a reakčných nádob, ktoré môžu zabezpečiť bezpečnú prevádzku zariadenia.

Type 2 double end stud

Obojstranné svorníky typu 2 sa používajú na pripojenie potrubných systémov. Či už ide o vodovodné potrubia, plynové potrubia, alebo potrubia na dopravu rôznych médií v priemyselnej výrobe, všetky je možné použiť na spojenie prírub potrubí. Môžu tesne spojiť dve časti potrubia, aby sa zabránilo úniku.

Vlastnosti produktu

Dvojité koncové kolíky typu 2 sú závitové štandardy, z ktorých všetky sú triedy 2A. Či už sú zaskrutkované do matice alebo do otvoru so závitom, môžu zaistiť pevné uchytenie a sú tiež vhodné na inštaláciu a demontáž. Dodáva sa v rôznych materiáloch a rôzne materiály môžu spĺňať rôzne prostredia použitia.

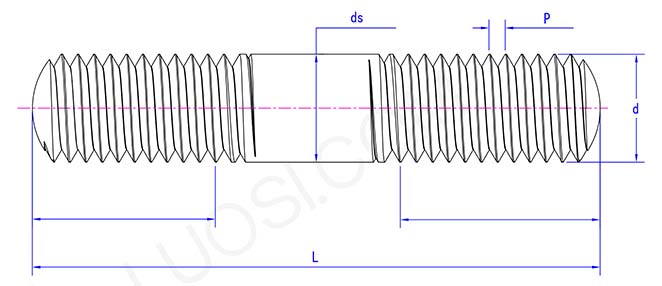

Parametre produktu

Po	1/4	16.5	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	20\|28\|32	18\|24\|32	16\|24\|32	14\|20\|28	13\|20\|28	12\|18\|24	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2127	0.2712	0.3287	0.385	0.4435	0.5016	0.5589	0.6773	0.7946	0.91	1.0228
b min	1	1.125	1.25	1.375	1.5	1.625	1.75	2	2.25	2.5	2.75
