Obojstranný čap typu B

Dvojité koncové kolíky typu B majú závity na oboch koncoch a leštenú tyč v strede. Priemer leštenej tyče sa približne rovná stúpaciemu priemeru závitu a má dobrú flexibilitu. Čapy vyrobené dodávateľom Xiaoguo® sú odolné a zodpovedajú implementačnej norme GB/T 900-1988.

Odoslať dopyt

Popis produktu

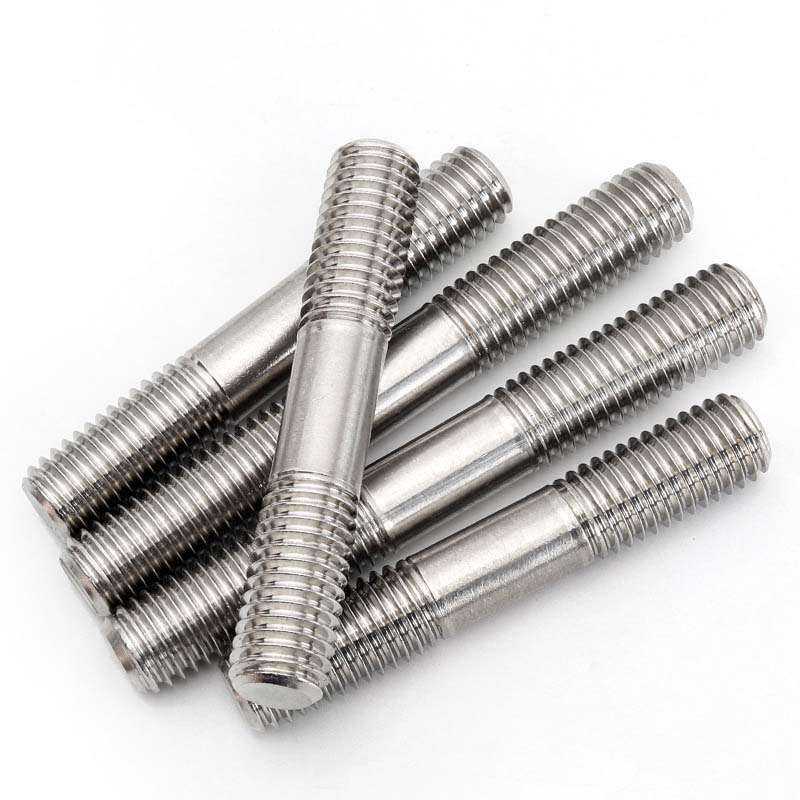

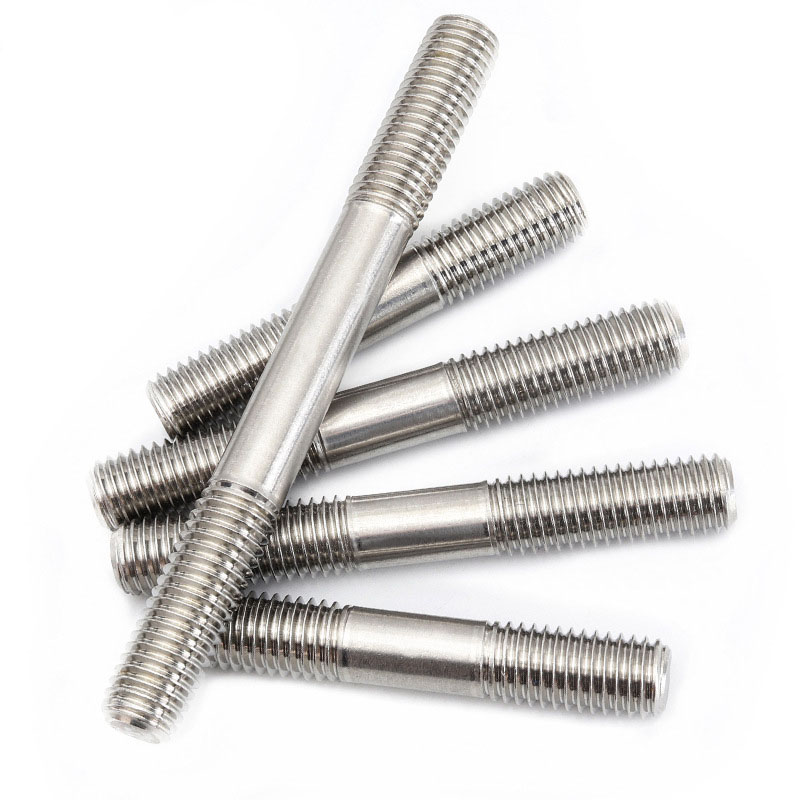

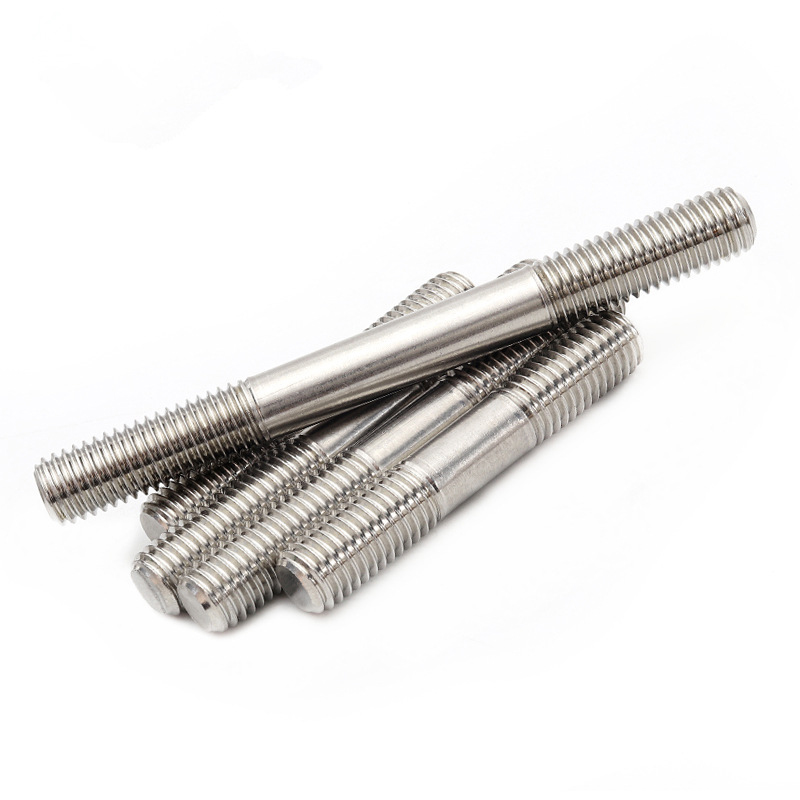

Dvojitý koncový čap typu B je kovová tyč so závitmi na oboch koncoch. Dĺžky závitov na oboch koncoch sú rôzne, čo sa môže prispôsobiť spojovacím materiálom rôznej hrúbky. Priemer strednej hladkej časti tyče je rovnaký ako priemer závitu, vďaka čomu je použitie veľmi flexibilné.

Type B Double End Stud

Aplikácie a parametre

Dvojité koncové kolíky typu B sa používajú v strojárskom priemysle. Pri montáži obrábacieho stroja ho použite na upevnenie pracovného stola a lôžka. Krátky koniec zaskrutkujte do závitového otvoru lôžka a po prejdení dlhého konca pracovným stolom ho dotiahnite maticou. Môže odolať vibráciám počas spracovania.

Pri oprave motora sa na výmenu koncového krytu používajú svorníky typu B. Krátky koniec je pripevnený ku krytu motora a dlhý koniec je pripojený ku koncovému krytu, aby sa zabezpečilo, že sa koncový kryt neuvoľní, keď motor beží, a chráni vnútorné časti. Môžu odolať vibráciám a hmotnosti počas prevádzky zariadenia, zabrániť posunu zariadenia a zaistiť bezpečnosť výroby.

Tieto dvojité koncové kolíky B vyriešili problém zarovnania. Najprv úplne zaskrutkujte čapy do jedného komponentu, potom nastavte polohu a nakoniec dotiahnite maticu na voľnom konci. To je rozhodujúce pre vyrovnanie mechanickej základne na nerovných podložkách. Dokážu rovnomerne rozložiť záťaž. Rovnomerný záber závitov na oboch koncoch môže zabrániť nerovnomernému namáhaniu v nosnom systéme alebo premosťovacích spojoch.

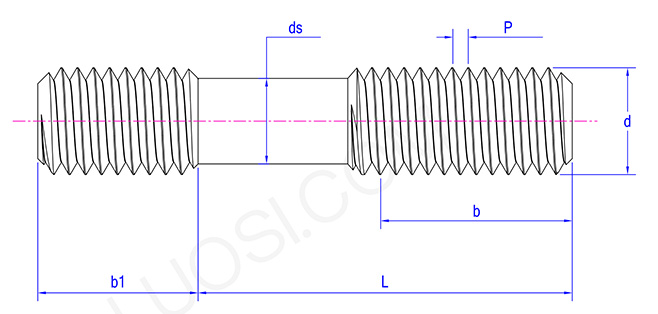

Parametre produktu

Po	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Výhody

Dvojité koncové kolíky typu B sa vyznačujú silnou prispôsobivosťou. Pretože sú dĺžky závitov na oboch koncoch rozdielne, možno na jednej strane naskrutkovať hrubší základný komponent a na druhej strane upevniť tenšiu časť maticou bez potreby ďalších podložiek. Napríklad pri upevňovaní základne zariadenia je krátky koniec zaskrutkovaný do betónového základu a dlhý koniec prechádza cez zadný kryt a je utiahnutý maticou. Operácia je jednoduchá.
