Typ projekcie U3, zvarový cvok

Projekčné zvarové čapy typu U3 sa dajú ľahko zvariť na oceľové povrchy a ich metrické vlákna sa dokonale hodia so štandardnými orechmi. Je veľmi vhodný na rýchle spojenie v kovových projektoch. Dodávateľ Xiaoguo® striktne dodržiava normy IFI 148-1-2002.

Model:IFI 148-1-2002

Odoslať dopyt

Popis produktu

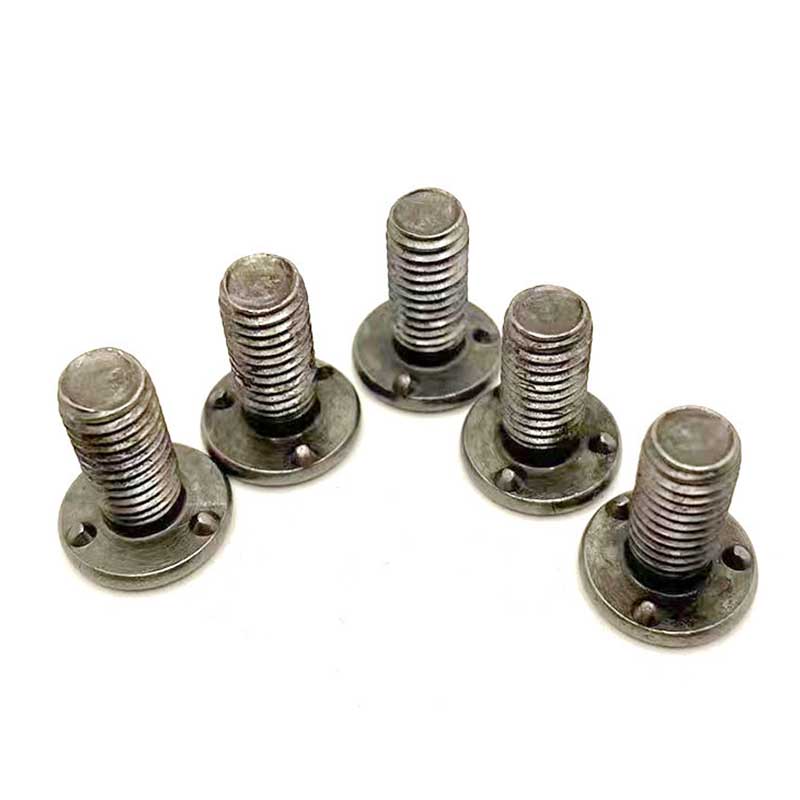

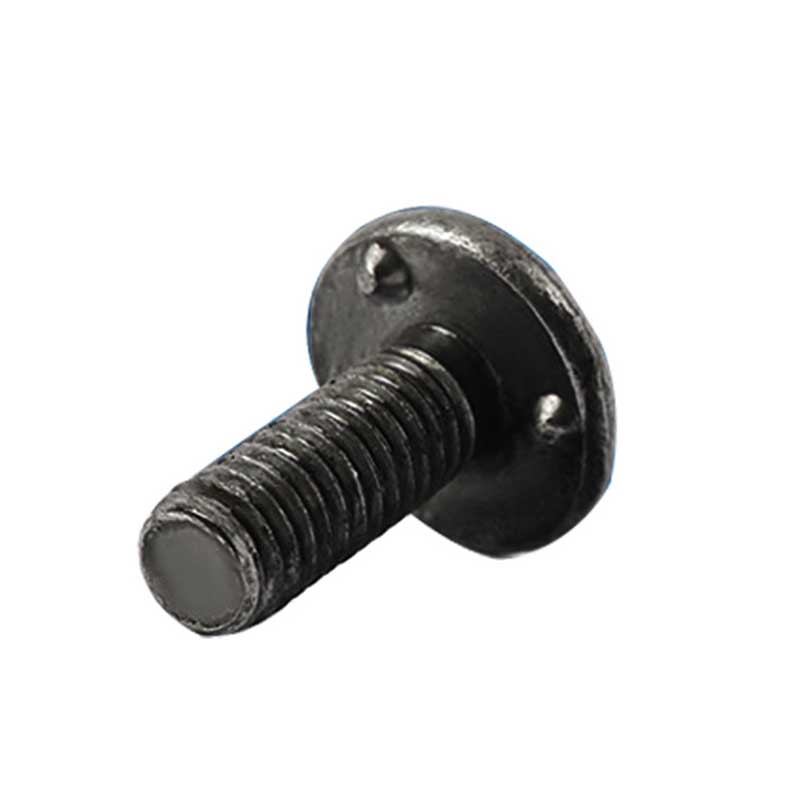

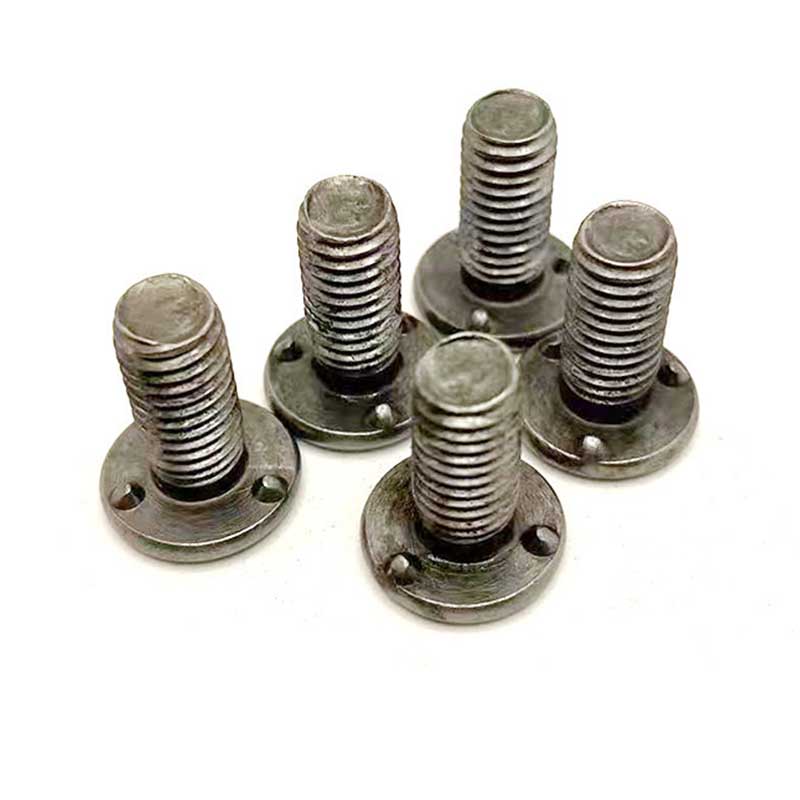

Projekcia zvaru typu U3 je upevňovacia časť špeciálne navrhnutá pre inštalácie zvárania. Z vzhľadu sú pod hlavou tohto cvočka tri symetricky distribuované malé výčnelky a tieto tri výčnelky sú kľúčové štruktúry používané na zváranie.

Aplikácie a parametre

Monštrum	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
Max.	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK Min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
max.	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 môj	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

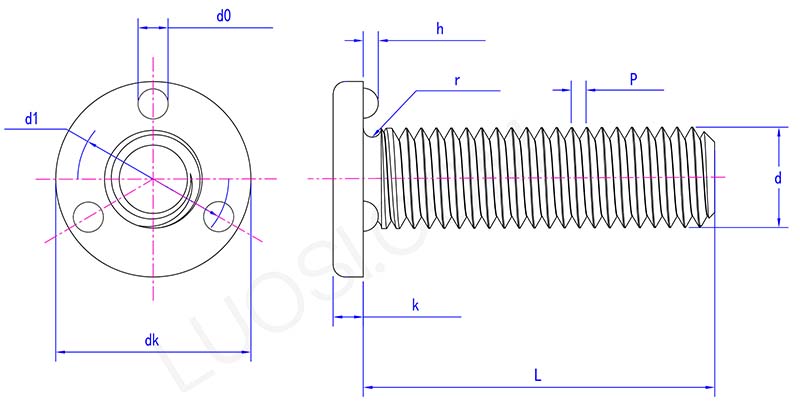

Type U3 projection weld stud parameter

Na opravu káblových zväzkov prívesu je možné použiť projekčné zvarové čapy U3. Môžu vyriešiť problém, keď sa káblové väzby zaseknú v káblovom zväzku prívesu. Každých 12 palcov ich privarte priamo k rámu prívesu. Jeho prstencový zvárací krúžok sa dôkladne topí a rýchlosť zvárania je rýchla. Príspevok zväzku drôtov pripevnený je pripevnený na kolíku bez potreby vŕtania. Na drsných cestách je jeho seizmická výkonnosť lepšia ako výkonnosť viazaných podporí.

Na konštrukciu držiakov solárnych panelov sa používajú projekčné zvarové čapy typu U3. Ak chcete nainštalovať solárne koľajnice na tenkú vlnitú strechu, môžu zabrániť úniku. Zavrite solárnu koľajnicu cez strešný panel k Purlinovi dole. Utesnenie horúceho meradla môže zabrániť presakovaniu vody. Upevnite vodiacu koľajnicu priamo na čapy skrutkami.

Typ projekcie U3 pre projekčné zvarové čapy na fixáciu dopravnej koľajnice. Sprievodné skrutky na tenkom ráme spadli, takže ho môžete použiť na posilnenie konzoly. Zvára sa pozdĺž rámu každých 18 palcov. Pripravte vodiacu koľajnicu na cvočky skrutkami. Znížte prestoje v potravinárskych továrňach spôsobených oddelením vlákien.

Zváranie

Projekčné zvarové čapy typu U3 počas zvárania môžu tri výčnelky pod hlavou úplne kontaktovať povrch obrobku. Prostredníctvom tepla generovaného zváracím prúdom sa výčnelky a obrobok rýchlo roztavia a spoja spolu, čím vytvárajú veľmi stabilné spojenie, ktoré vydrží značné ťahové a šmykové sily.
