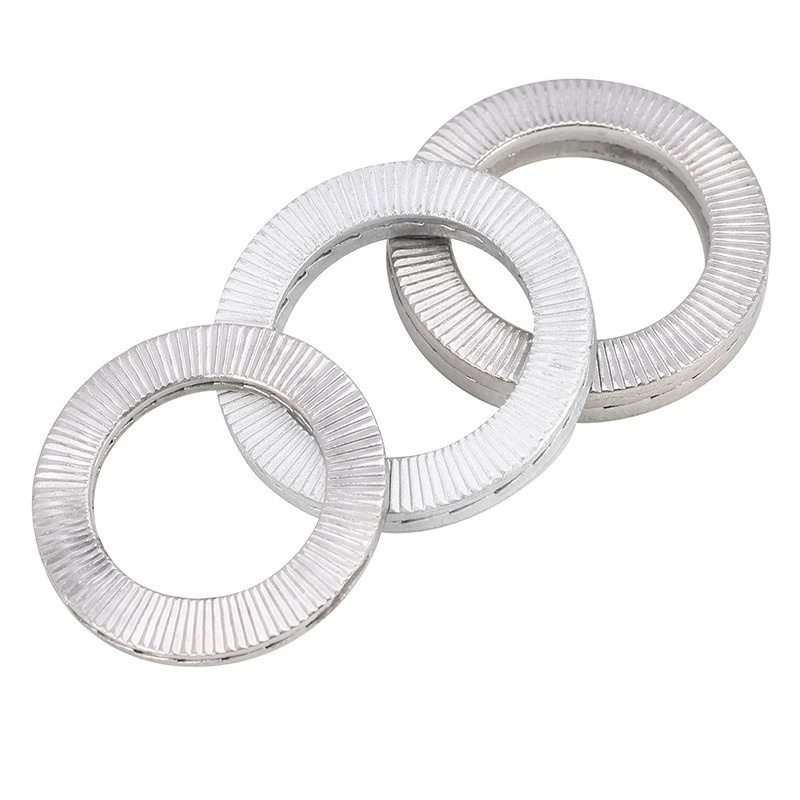

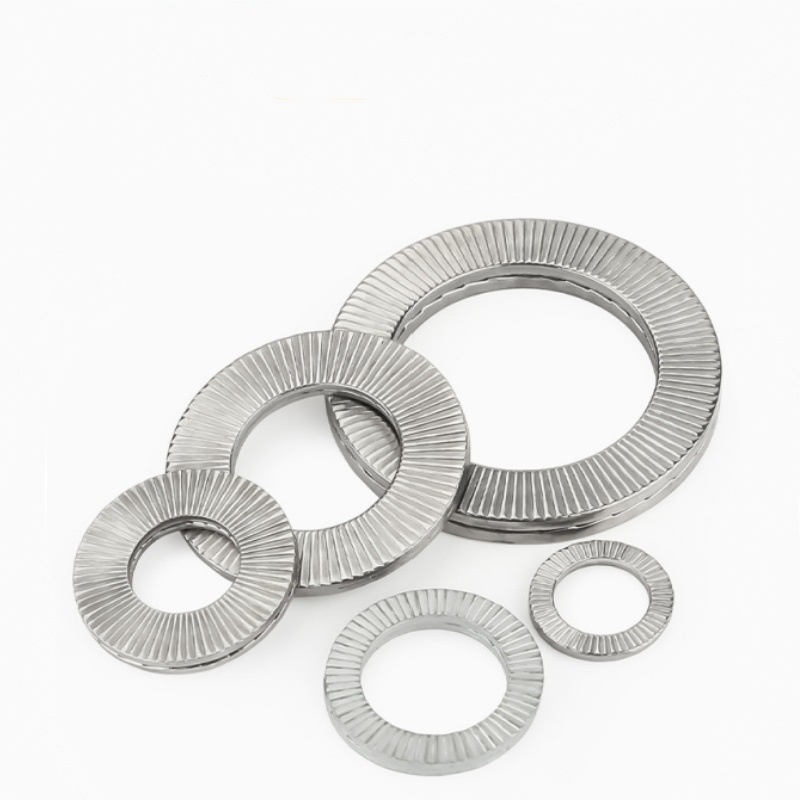

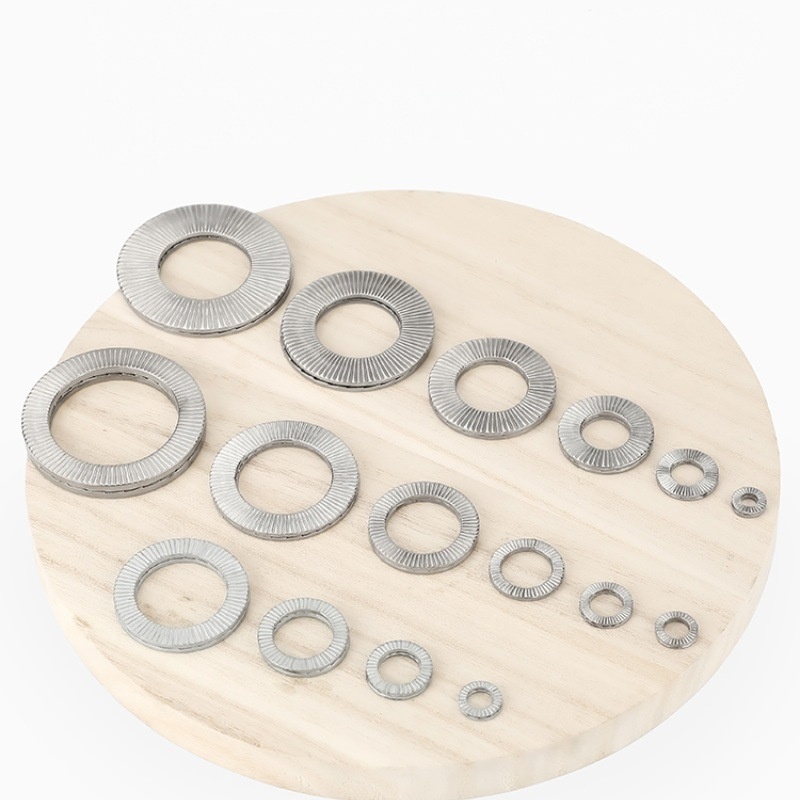

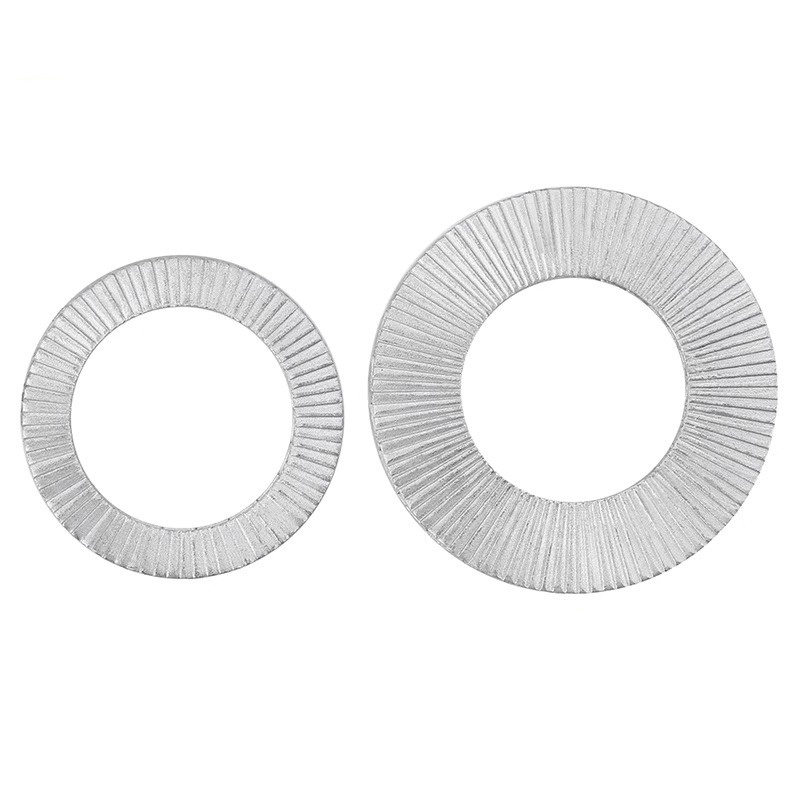

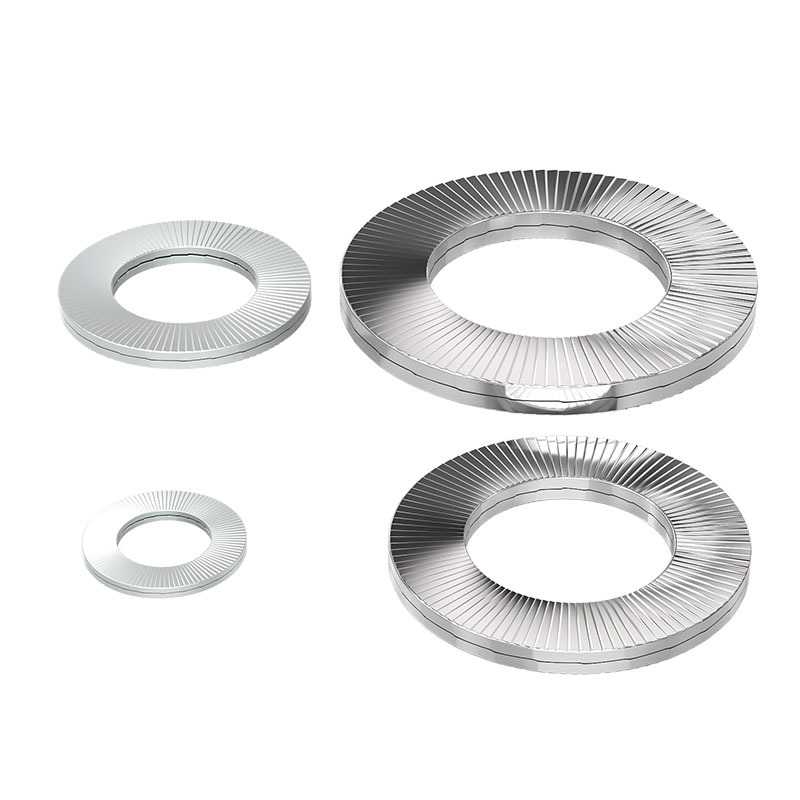

Neochvejné dve skladacie samosvorné podložky

Xiaoguo® je popredným svetovým exportérom vysokokvalitných priemyselných spojovacích prvkov. Neotrasiteľné Dvojzložkové samosvorné podložky sú špecializované upevňovacie komponenty navrhnuté tak, aby poskytovali výnimočnú odolnosť proti uvoľneniu pri vibráciách a dynamickom zaťažení.

Model:DIN 25201

Odoslať dopyt

Popis produktu

Neochvejné dvojzložkové samosvorné podložky sú špeciálne upevňovacie prvky vyrobené na zabránenie uvoľnenia skrutiek alebo matíc v dôsledku otrasov, teplotných zmien alebo pohybujúceho sa zaťaženia. Fungujú dvoma spôsobmi, aby boli veci pevne uzamknuté proti vibráciám a nepotrebujete ďalšie lepidlá, zamotané závity ani iné uzamykacie nástroje. To je presne dôvod, prečo sú nepostrádateľné pre kritické komponenty v drsnom prostredí – napokon, bezpečnosť a spoľahlivosť sú základné požiadavky. Tieto komponenty nielen účinne znižujú frekvenciu údržby, ale zásadne znižujú aj pravdepodobnosť zlyhania a poskytujú pevný základ pre stabilnú prevádzku zariadenia.

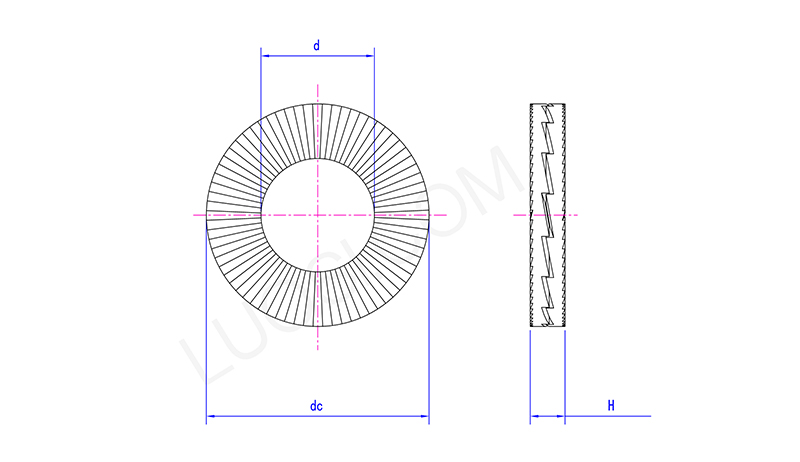

Po	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d max	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
d min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
jednosmerný max	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
dc min	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
H max	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
H min	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Podrobnosti o produkte:

Neotrasiteľné dvojzložkové samosvorné podložky fungujú vďaka ich dvojdielnemu dizajnu. Jedna strana má malé hrebene, ktoré sa zarývajú do povrchu, s ktorým je spárovaná, ako konzola. Druhá strana má vyvýšené, šikmé časti alebo malé kliny. Keď utiahnete upevňovací prvok, tieto šikmé časti vytlačia vnútorné výstupky podložky, čím vytvárajú silný, stabilný pružinový tlak na hlavu skrutky alebo matice. Toto obojsmerné zamykanie využíva trenie aj silu pružiny, aby sa veci neotáčali – lepšie ako väčšina iných spôsobov.

Unshakeable Two Fold Self Locking Washers

Ako vlastne funguje uzamykací mechanizmus vašich neotrasiteľných dvojzložkových samosvorných podložiek, aby sa zabránilo uvoľneniu?

Neochvejné dvojzložkové samosvorné podložky majú nastavenie s dvoma krúžkami, ktoré nie je ako bežné podložky. Vnútorný krúžok podložky tesne prilieha k upevňovaciemu prvku ako skrutka, zatiaľ čo vonkajší krúžok pevne tlačí na povrch, ku ktorému je pripevnený. Tieto dve časti spolu vytvárajú značné trenie a určité napätie, ktoré zabraňuje otáčaniu a uvoľneniu spojovacieho prvku aj počas vibrácií. Fungujú lepšie ako bežné ploché alebo pružinové podložky.
