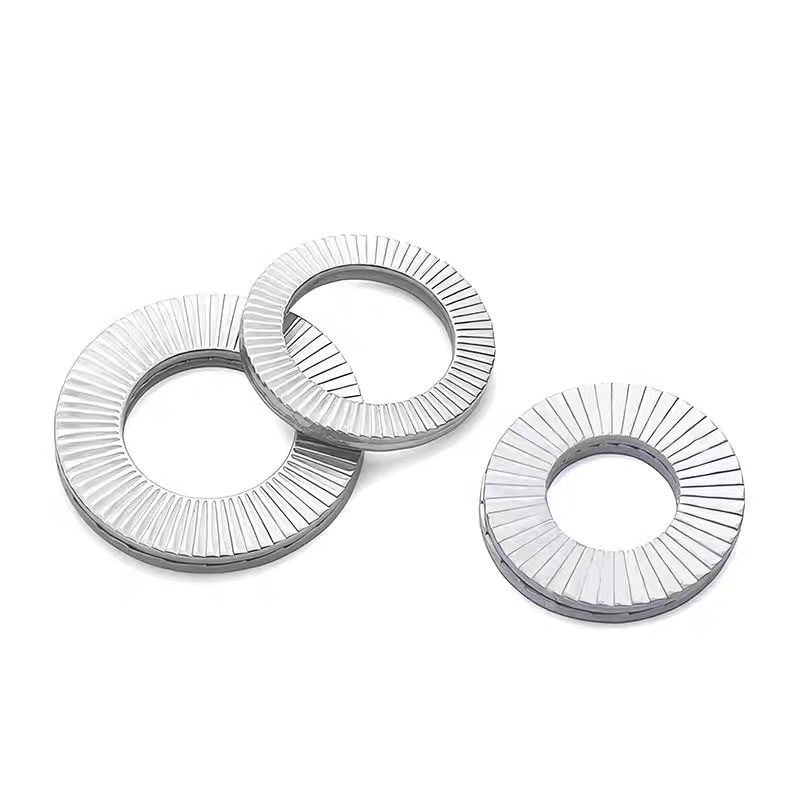

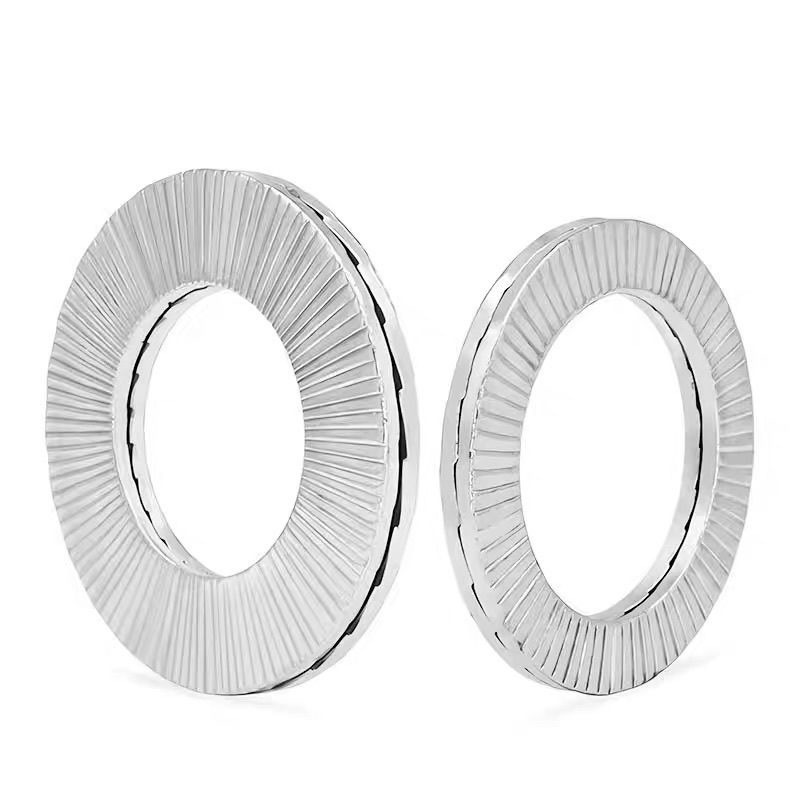

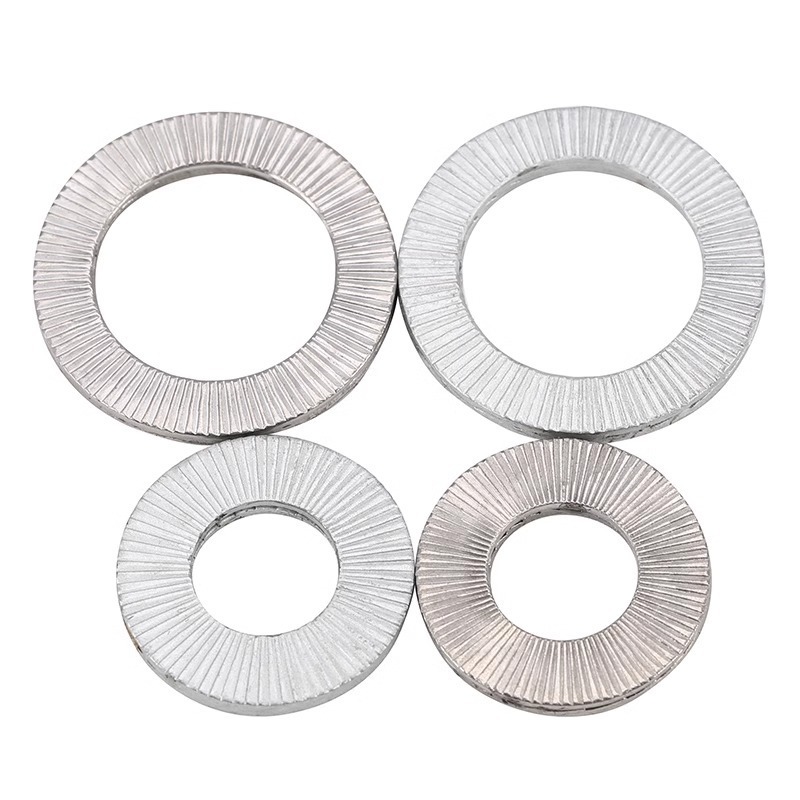

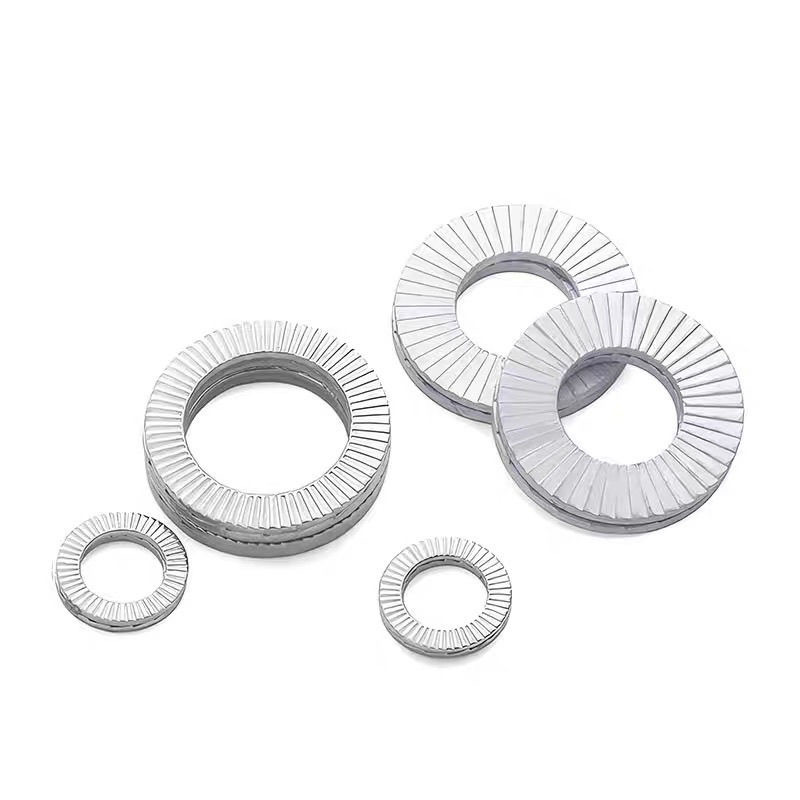

Dve samosvorné podložky potláčajúce vibrácie

Typicky jeden mechanizmus pri vibráciách vzdorujúcich dvom zloženým samosvorným podložkám zahŕňa radiálne zuby, ktoré zvierajú povrch ložiska, zatiaľ čo druhý zahŕňa eliptickú deformáciu, ktorá vytvára napätie a trenie proti skrutke alebo matici. Splnenie medzinárodných noriem je hlavným záväzkom výrobcov v Xiaoguo®.

Model:DIN 25201

Odoslať dopyt

Popis produktu

Dvojité samosvorné podložky odolávajúce vibráciám majú kľúčové rozmery, na ktorých záleží: veľkosť, ktorá zodpovedá priemeru skrutky, vnútorný priemer, vonkajší priemer a celková hrúbka. Hrúbka je dôležitá, pretože ovplyvňuje, ako veľmi môže podložka pružiť a uzamykaciu silu, ktorú vytvára. Výrobcovia uvádzajú podrobné špecifikácie pre každý typ a veľkosť týchto podložiek. Inžinieri si tak môžu vybrať ten správny pre veľkosť skrutky a to, čo potrebujú.

V súlade s medzinárodnými normami:

Dobrí výrobcovia vyrábajú dvojité samosvorné podložky odolávajúce vibráciám, ktoré spĺňajú prísne medzinárodné normy, ako napríklad DIN 25201, NASM 35338, alebo špecifické špecifikácie od výrobcov originálneho vybavenia – napríklad automobilové alebo letecké spoločnosti. Tieto normy pokrývajú veci, ako je veľkosť, vlastnosti materiálu, tvrdosť, ako dobre musia fungovať (napríklad minimálna sila, aby sa neotáčali) a ako ich testovať. To zaisťuje, že certifikované dvojité samosvorné podložky proti vibráciám fungujú spoľahlivo a pri dôležitých zostavách sa dajú navzájom vymeniť.

Aký je maximálny rozsah nepretržitej prevádzkovej teploty pre vašu štandardnú dvojsložkovú samouzamykaciu podložku odolávajúcu vibráciám?

Naše bežné dvojité samosvorné podložky z uhlíkovej ocele odolávajúce vibráciám s pozinkovaním fungujú dobre až do teploty približne 120 °C (250 °F). Ak ich potrebujete pre vyššie teploty – do cca 400 °C (750 °F) – odporúčame vám naše nerezové A2 (304) alebo A4 (316). Zamknú veci správne bez toho, aby sa zhoršili aj pri tých vyšších teplotách.

Po	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36
d max	13.2	15.4	17.2	19.7	21.6	23.6	25.5	28.6	31.6	34.6	37.6
d min	12.8	15	16.8	19.3	21.2	23.2	25.1	28.2	31.2	34.2	37.2
jednosmerný max	25.7	31	31	34.8	39.3	42.3	48.8	48.8	58.8	58.8	63.3
dc min	25.1	30.4	30.4	34.2	38.7	41.7	48.2	48.2	58.2	58.2	62.7
H max	3.65	3.65	3.65	3.65	3.65	4.85	4.85	6.05	6.6	6.6	6.5
H min	3.15	3.15	3.15	3.15	3.15	4.35	4.35	5.55	6.1	6.1	6.1
