Zváracia skrutka s metrickým závitom

Na zváranie na kovový povrch sa používa zváracia skrutka s metrickým závitom a na pripojenie ďalších komponentov sa potom používajú metrické závity. Spoločnosť Xiaoguo® má dostatočné zásoby tovaru na sklade. Sú vhodné pre kovovýrobu, automobilové panely alebo priemyselné rámy.

Model:DIN 34817-2001

Odoslať dopyt

Popis produktu

Po	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
max	2.4	2.8	3.7	4.4	4.6	4.6
dk max	10	12	16	20	24	28
dk min	9.64	11.57	15.57	19.48	23.48	27.48
d1 min	7.85	9.75	13.25	17.15	21.15	25.20
d1 max	8.21	10.11	13.68	17.58	21.67	25.72
h max	0.8	0.8	1.2	1.4	1.6	1.6
h min	0.7	0.7	1.1	1.3	1.5	1.5
k max	2.2	2.7	3.2	4.2	5	5.8
k min	1.8	2.3	2.8	3.8	4.6	5.4
r min	0.1	0.15	0.15	0.15	0.15	0.2
e max	1.7	1.7	2.2	2.2	2.2	2.7
e min	1.3	1.3	1.8	1.8	1.8	2.3
b1 max	3.9	4.4	5.9	7.9	9.4	11.5
b1 min	3.1	3.6	5.1	7.1	8.6	10.5
dmax	5.3	6.4	8.4	10.5	13	15

Zváracia skrutka s metrickým závitom je pripevnená k obrobku zváraním. Tento typ skrutiek sa dodáva v prevedení s hlavou aj bez hlavy. Podľa závitu sa dá ďalej klasifikovať na zvárané skrutky s vonkajším závitom a zvárané skrutky s vnútorným závitom. Špecifikácie sú vo všeobecnosti od M5 do M14.

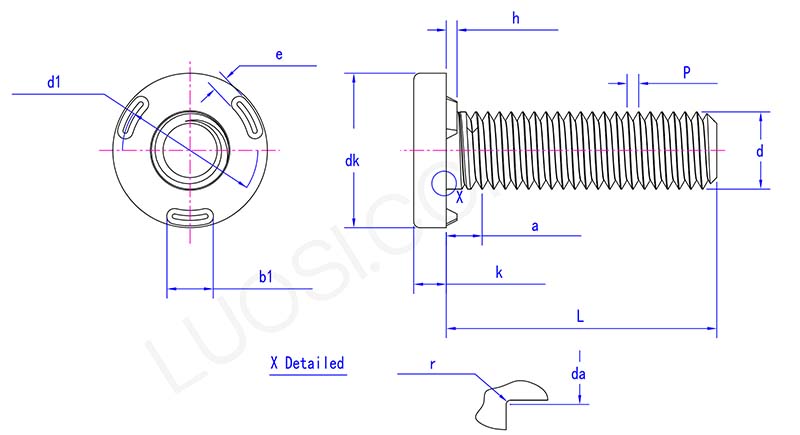

Weld screw with metric thread parameter

Môže byť použitý v

Zváracie skrutky s metrickým závitom sa používajú na opravu držiakov výfuku. Akskrutkaotvory na držiaku výfuku sú opotrebované, dajú sa opraviť ich použitím. Vyčistite body bodového zvaru na ráme, nainštalujte skrutky a vykonajte bodové zváranie cez otvory na podložkách. Utiahnite držiak pomocou skrutiek. Trvá to len 3 minúty a nie je potrebné prevŕtavanie ani klepanie. Dokáže odolať cestným vibráciám bez uvoľnenia.

Zváracia skrutka s metrickým závitom sa používa na modernizáciu konzol dopravníka. Ak potrebujete pridať senzory k existujúcemu dopravníku, použite ich na rýchlu inštaláciu držiakov. Privarte skrutky M8 k požadovaným vodiacim lištám rámu. Do kľúčových štruktúr nie je potrebné vŕtať otvory. Držiak snímača je priamo pripevnený k novému závitu pomocou skrutiek. Šetrí čas potrebný na prepájanie pri rekonštrukcii a inštalácii.

Zváracie skrutky sa používajú na inštaláciu hydraulického potrubia. Ak je potrebné upevniť hydraulickú hadicovú sponu na zariadenie, ich použitím môžete zabrániť otrasom. Pozdĺž rámu privarte skrutky M6 každých 18 palcov. Držiak je priamo pripevnený k skrutke pomocou skrutiek. Znesú nepretržité vibrácie lepšie ako skrutky do plechu. Zabráňte opotrebovaniu hadice v dôsledku trenia.

Vlastnosti produktu

Vlastnosť zvarovej skrutky s metrickým závitom spočíva v použití metódy fixácie zváraním. V porovnaní s bežným mechanickým spojením môže zváranie spôsobiť, že skrutky a základný materiál tvoria tesnejšie spojenie, takmer integrované. Konštrukciu metrických závitov je možné vhodne zladiť s maticami alebo komponentmi s vnútornými závitmi, čo uľahčuje montáž ďalších dielov v budúcnosti. Navyše rozmerová presnosť závitov vyhovuje metrickým normám, vďaka čomu je veľmi univerzálny.
