Poistná matica ložiska

Čína Xiaoguo® poistná matica ložiska má presne navrhnutú drážku, ktorá vytvára veľmi jemnú axiálnu vôľu, keď sú komponenty ložiska namontované dohromady, čím sa dosiahne optimálny stav spojenia. Výrobný proces poistných matíc ložísk vyrobených v továrni v Číne je mimoriadne presný.

Odoslať dopyt

Popis produktu

Ako si vybrať vhodnú veľkosť?

Aby sa zabezpečilo správne použitie poistnej matice ložiska, pri výbere sa odporúčajú nasledujúce body:

(1) Určite špecifikáciu vlákna: Toto je primárny predpoklad. Pre metrické systémy sa pozrite na hodnotu M; pre imperiálne systémy označte palce. [Poznámka: Tento produkt používa výhradne skrutky s jemným závitom. Pri výbere nezabudnite skontrolovať rozstup (napríklad M16×1,5), aby ste sa vyhli výberu špecifikácie s hrubým závitom.]

(2) Skontrolujte kľúčové rozmery: Overte vonkajší priemer (dk) a hrúbku (m), aby ste sa uistili, že matica má v zariadení dostatočný montážny priestor.

(3) Definujte normy: Jasne špecifikujte normy produktu, ako napríklad „Národná norma GB/T 812“ alebo „Nemecká norma DIN 981“, aby ste zabezpečili, že všetky rozmery budú mať požadované tolerancie a presnosť.

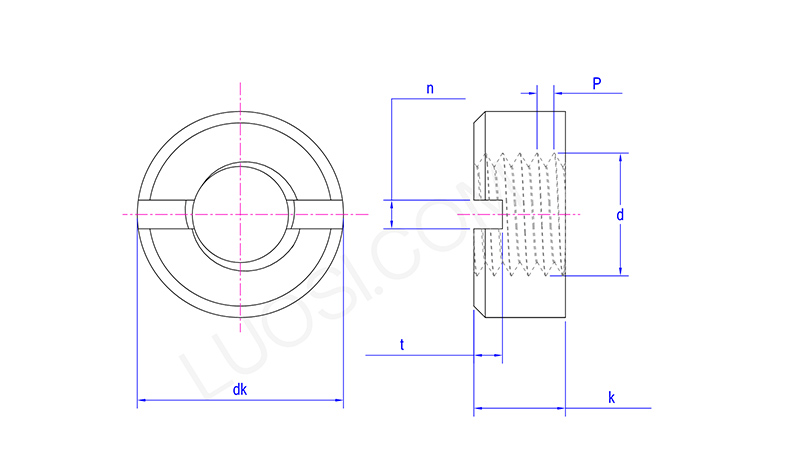

Bearing Lock Nut

Po	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Podrobné vysvetlenie kľúčových parametrov

Pri výbere veľkosti poistnej matice ložiska venujte zvláštnu pozornosť nasledujúcim kľúčovým parametrom:

（1）Špecifikácia závitu (D×P): Označuje menovitý priemer (D) a stúpanie (P) závitu.

Napríklad v M16 × 1,5 predstavuje M16 nominálny priemer 16 mm a 1,5 predstavuje rozstup 1,5 mm.

（2）Vonkajší priemer (dk): Maximálny vonkajší rozmer matice, ktorý určuje minimálny priestor potrebný na inštaláciu.

(3) Hrúbka (m): Axiálna výška matice, ktorá ovplyvňuje rameno a silu blokovacej sily.

（4）Počet drážok (n) / Šírka štrbiny (b) / Hĺbka štrbiny (t): Geometrické parametre pre drážkovanie, ktoré sa musia zhodovať s rozmermi príslušného profesionálneho náradia (hákový kľúč a otváracie kolíky/prídržné podložky).

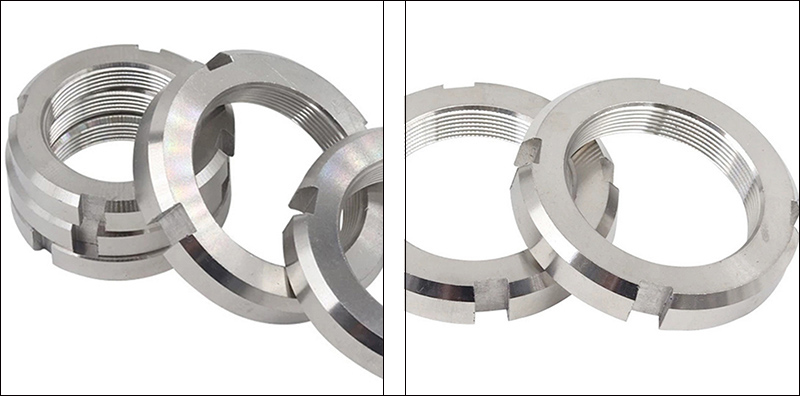

Bearing Lock Nut

Stručný prehľad všeobecných špecifikácií

Tu sú niektoré bežne používané štandardné špecifikačné údaje:

Vezmite si ako príklad GB/T 812-1988 poistnú maticu ložiska, (metrická):

Špecifikácia závitu: D×P	Vonkajší priemer: dk (mm)	Hrúbka: m (mm)	Počet slotov: n	Hĺbka drážky: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Výber a použitie

（1）Konzistencia závitu: Všetky poistné matice ložísk sú vybavené skrutkami s jemným závitom. Overte si rozstup, aby ste sa vyhli zámene so skrutkami s hrubým závitom.

(2) Doplnkové nástroje: Proces demontáže a montáže vyžaduje použitie špeciálneho kľúča v tvare háku.

（3）Príslušenstvo proti uvoľneniu: Aby sa dosiahol uzamykací efekt, musí sa použiť v spojení s dorazovými podložkami (napríklad GB/T 858) alebo otvorenými kolíkmi.

（4）Technické výkresy: Pri navrhovaní sa vždy riaďte najnovšou verziou príslušných štandardných technických výkresov alebo špecifikácií produktu.
