Matica DIN 1804

Čínsky dodávateľ a výrobca Xiaoguo® sa špecializuje na maticu DIN 1804, ktorú možno opätovne použiť. Produkt ponúka vysokú nákladovú efektívnosť a môže dlhodobo efektívne znižovať náklady na údržbu. Ak si zakúpite matice Bulk DIN 1804, získate výhodnejšiu cenu.

Odoslať dopyt

Popis produktu

Inštalačné nástroje

Hoci má matica DIN 1804 jednoduchú štruktúru, správna inštalácia je kľúčom k zaisteniu jej uzamykacieho výkonu.

（1）Základný nástroj: Hákový kľúč (nutné použiť), bežnou normou je DIN 1810.

Existujú rôzne formy:

1）Pevný typ so zvýšeným nosom: V súlade s normou DIN 1810 je to najpoužívanejšia štandardná možnosť.

2） Sklopný/nastaviteľný typ: Jeden nástroj pokrýva viacero špecifikácií, vhodný pre situácie s premenlivými pracovnými podmienkami.

3）Typ súpravy: Napríklad 8-dielna sada obsahujúca rôzne špecifikácie, ktoré uľahčujú centralizovanú správu a používanie.

（2）Pomocné nástroje: Momentový kľúč: Na zabezpečenie presného ovládania uzamykacej sily je veľa hákových kľúčov navrhnutých so štvorcovými jazýčkovými rozhraniami, ktoré možno pripojiť k momentovým kľúčom. (3) Príslušenstvo proti uvoľneniu: Aby sa dosiahol účinok proti uvoľneniu, matica musí byť spárovaná s príslušným zariadením proti uvoľneniu, ako je poistná podložka alebo lepidlo na zaistenie závitu.

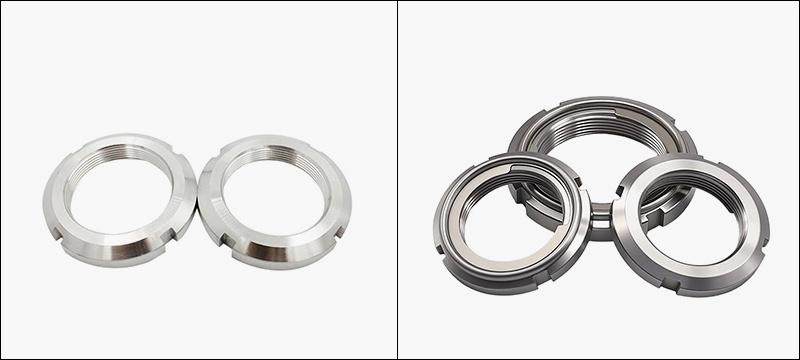

DIN 1804 Nut

Kroky inštalácie

（1）Príprava pred inštaláciou

Potvrďte špecifikácie: Uistite sa, že špecifikácia závitu matice DIN 1804 je v súlade so špecifikáciou hriadeľa.

Kontrola čistenia: Dôkladne vyčistite hriadeľ, závity matíc a lícované plochy pera a skontrolujte, či nie sú otrepané alebo poškodené.

Potvrďte nosnú plochu: Pri montáži musí strana matice s jemne opracovaným povrchom smerovať k ložisku alebo čelnej ploche obrobku.

（2）Počiatočné utiahnutie

Manuálne vloženie: Maticu vopred zarovnajte s koncom hriadeľa a potom ju zasuňte rukou na 2 až 3 otáčky.

（3）Zariadenie proti uvoľneniu

Nainštalujte poistnú podložku podľa schémy proti uvoľneniu (vnútorný jazyk by mal byť zarovnaný s drážkou pre pero na hriadeli) alebo naneste lepidlo na zaistenie závitu.

（4）Záverečné utiahnutie

Opatrne zasuňte vyčnievajúci nos hákového kľúča do drážky matice (všimnite si, že od špecifikácie M45x1,5 má matica 6 drážok a musíte použiť silu rovnomernejšie)

（5）Uzamknutie a potvrdenie

Použitie mechanického proti uvoľneniu (zaisťovací krúžok): Po utiahnutí matice ohnite vonkajší jazýček krúžku a vložte ho do ľubovoľnej drážky matice, aby ste dosiahli mechanické zaistenie.

Použite chemický prostriedok proti uvoľneniu (lepidlo na zaistenie závitov): Naneste ho po vyčistení závitov a pred utiahnutím a počkajte, kým vytvrdne.

Záverečná kontrola: Na opätovnú kontrolu uťahovacieho momentu použite momentový kľúč.

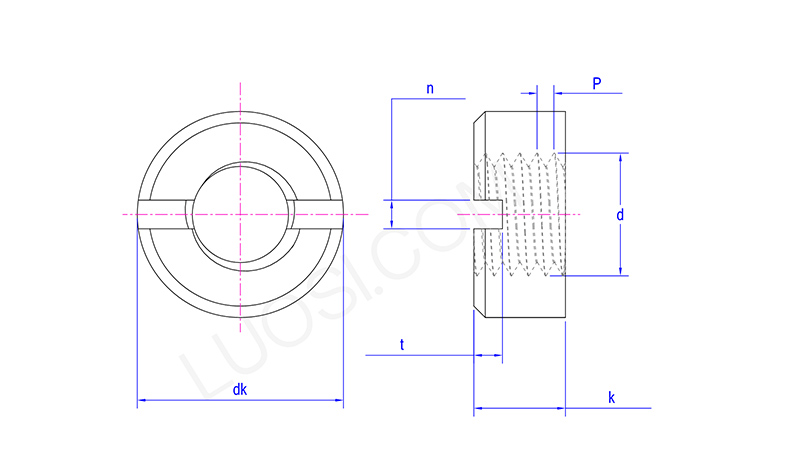

DIN 1804 Nut

Po	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Návod na inštaláciu

（1）Nezamieňajte nosné povrchy: Uistite sa, že jemne opracovaný povrch d3 je v tesnom kontakte s drsným povrchom v smere chodu nástroja.

（2）Hodnota krútiaceho momentu má zásadný význam: príliš vysoký krútiaci moment môže poškodiť závity alebo spôsobiť deformáciu hriadeľa; nedostatočne vysoký krútiaci moment vedie k nedostatočnej sile predbežného utiahnutia, takže matica DIN 1804 je náchylná na uvoľnenie.

（3）Správne používanie nástrojov: Uistite sa, že veľkosť nástrčného kľúča presne zodpovedá vonkajšiemu priemeru matice, aby ste predišli poškodeniu drážky.

（4）Sila predpätia by sa mala brať do úvahy: Pri použití na predpätie ložiska je potrebné presne nastaviť silu predpätia pomocou profesionálnych metód.

（5）Pravidelná kontrola: Počas prvej prevádzky zariadenia alebo po väčších opravách je potrebné vykonávať pravidelné kontroly stavu zaistenia matíc, aby sa zabránilo uvoľneniu.
