Matica hriadeľa

Ako zvoliť vhodnú povrchovú úpravu?

Výber povrchovej úpravy matice hriadeľa závisí hlavne od konkrétneho prostredia použitia, rozpočtu a požiadaviek na výkon.

（1）Rozpočtová priorita, suché vnútorné prostredie: Preferovanou možnosťou je elektrogalvanizácia.

(2) Náročné vonkajšie podmienky / vysoká odolnosť proti korózii: Preferované možnosti sú žiarové zinkovanie alebo bezprúdové niklovanie.

(3) Spojovacie prvky s vysokou pevnosťou (trieda 10.9 a vyššie): Proces musí byť zvolený tak, aby nevznikalo riziko vodíkového skrehnutia, ako je Dacromet alebo mechanická galvanizácia.

（4）Na základný náter alebo na zníženie trenia: Zvoľte fosfátovanie.

（5）Špecifické požiadavky na vzhľad: Pre zrkadlový efekt je možné zvoliť chrómovanie; pre čisto čierny a hustý vzhľad je možné zvoliť elektroforetickú čiernu.

（6）Špeciálne funkčné požiadavky (odolnosť voči vysokej teplote / proti priľnavosti): Vyberte teflónový povrch.

（7）Veľmi odhodlaní chrániť životné prostredie: Uprednostňujeme používanie nových procesov šetrných k životnému prostrediu, ako je povrchová úprava Dacromet bez chrómu a žiarové zinkovanie.

Vlastnosti konštrukčného dizajnu

Matica hriadeľa bola presne navrhnutá z hľadiska štruktúry. Jeho konštrukčné vlastnosti spočívajú najmä v aspektoch závitu, uzamykacieho mechanizmu a tvaru.

(1) Návrh závitu

Slúži ako základ pre maticu hriadeľa a je rozhodujúci pre zabezpečenie pevnosti a presnosti spojenia.

Jemný závit: Všetky matice hriadeľa sú vybavené jemným závitom. Uhol skrutkovice jemného závitu je malý, čo zaisťuje vynikajúci samosvorný výkon. Je obzvlášť vhodný pre aplikácie vystavené dynamickému zaťaženiu.

Vysoká presnosť tolerancie: Vnútorný závit matice sa zvyčajne vyrába podľa normy ISO 965-2 6H alebo 5H, zatiaľ čo závit protiľahlého hriadeľa sa odporúča použiť toleranciu 6g.

（2）Mechanizmus proti uvoľneniu a uzamknutiu

Toto je jadro funkcie „uzamykania“ matice, ktorá účinne odoláva vibráciám a nárazom.

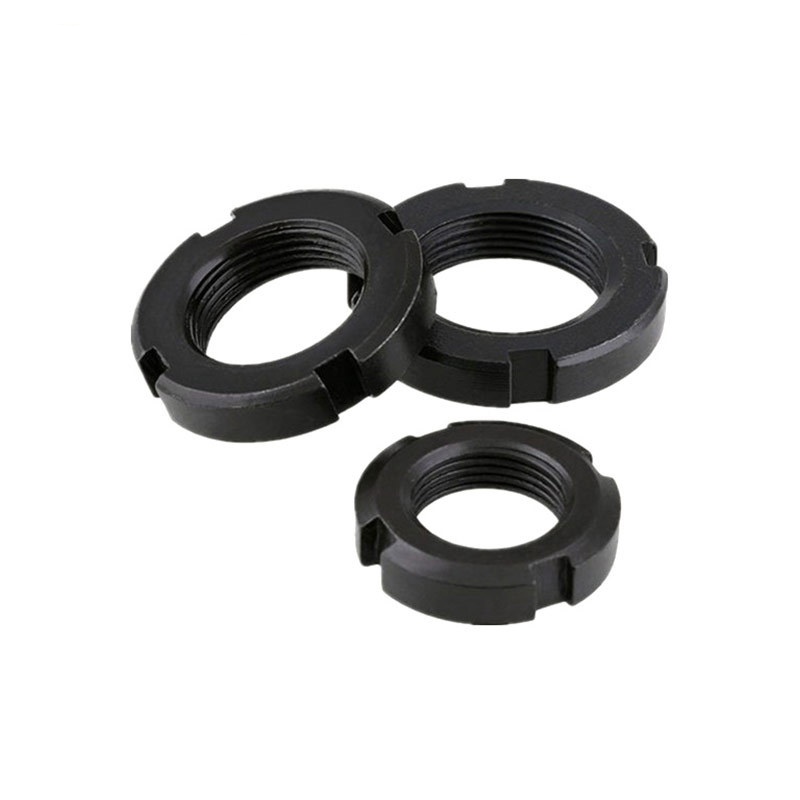

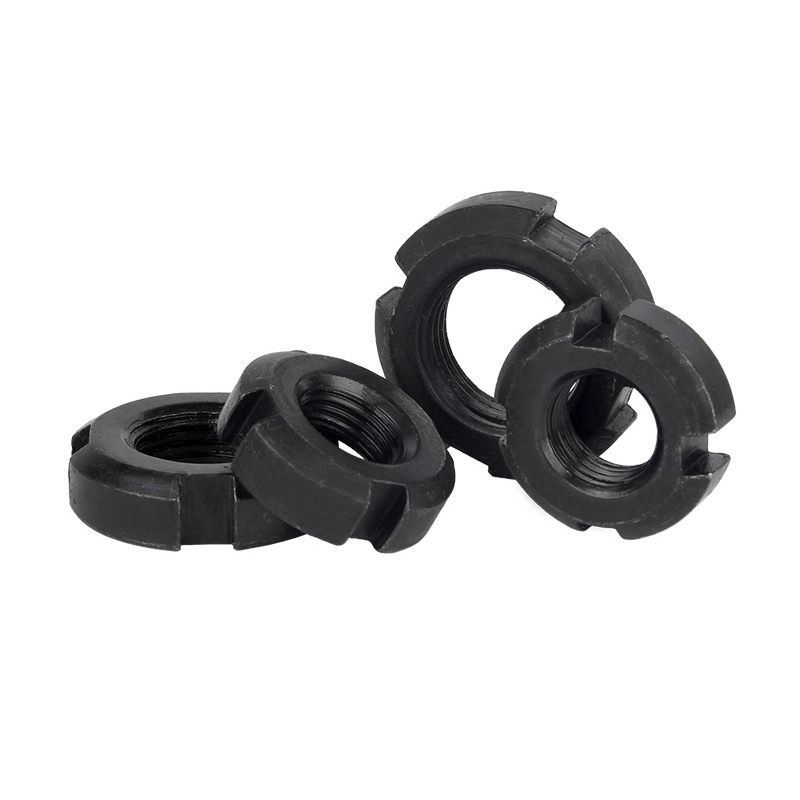

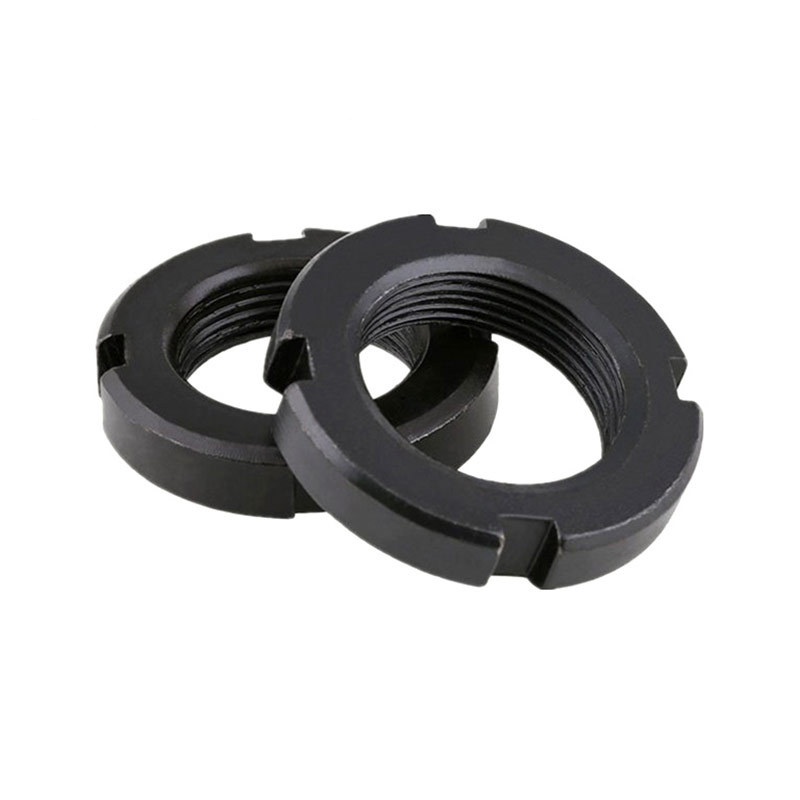

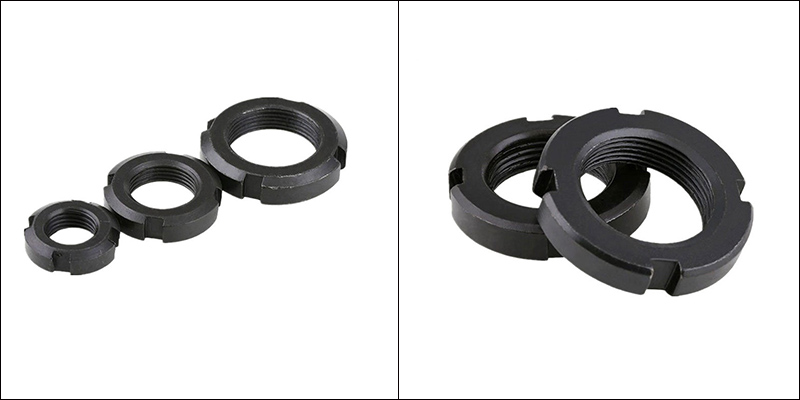

Štrbinový typ: Toto je najklasickejší dizajn. Dosahuje ochranu proti uvoľneniu obrobením 4 až 8 radiálnych drážok na vonkajšom kruhu matice.

Axiálne zaisťovacie skrutky: Tento dizajn integruje zaisťovacie skrutky do tela matice. Spoločné usporiadanie pozostáva z 3, 4 alebo 8 rovnomerne rozložených skrutiek, ktoré zaisťujú rovnomerné rozloženie uzamykacej sily.

Elastické deformačné upínanie: Ide o vysoko presný dizajn. Hlavné telo matice obsahuje štruktúru "elastická membrána" alebo "membrána". Pri uťahovaní skrutky membrána podlieha riadenej elastickej deformácii, výsledkom čoho je 360° celoobvodový trecí záber.

Axiálne a zubové uzamykanie: Blokovacia sila axiálneho uzamykacieho typu je rovnobežná s osou závitu; typ uzamykania základne zubov je v kontakte so základňou závitu (v uhle približne 30°) prostredníctvom uzamykacieho mechanizmu, ktorý môže účinne zabrániť deformácii tela matice.

(3) Dizajn tvaru

Dizajn exteriéru určuje jednoduchosť inštalácie, prevádzkový priestor a pohodlnú údržbu.

Kruhové hlavné telo: Konštrukcia kruhového hlavného tela účinne zabraňuje rotačnému rušeniu.

Rozhranie špecializovaného nástroja: Slot: Používa sa hlavne v spojení s hákovým kľúčom.

Čelo: Na čelnej ploche sú navrhnuté otvory, ktoré je možné utiahnuť pomocou zástrčkového kľúča alebo valcovej tyče.

Prevedenie skosenia: Podľa noriem (napr. DIN 981) majú matice hriadeľa zvyčajne 30° skosenie, čo pomáha pri vedení poistnej podložky a uľahčuje jej správne dosadnutie počas inštalácie.
