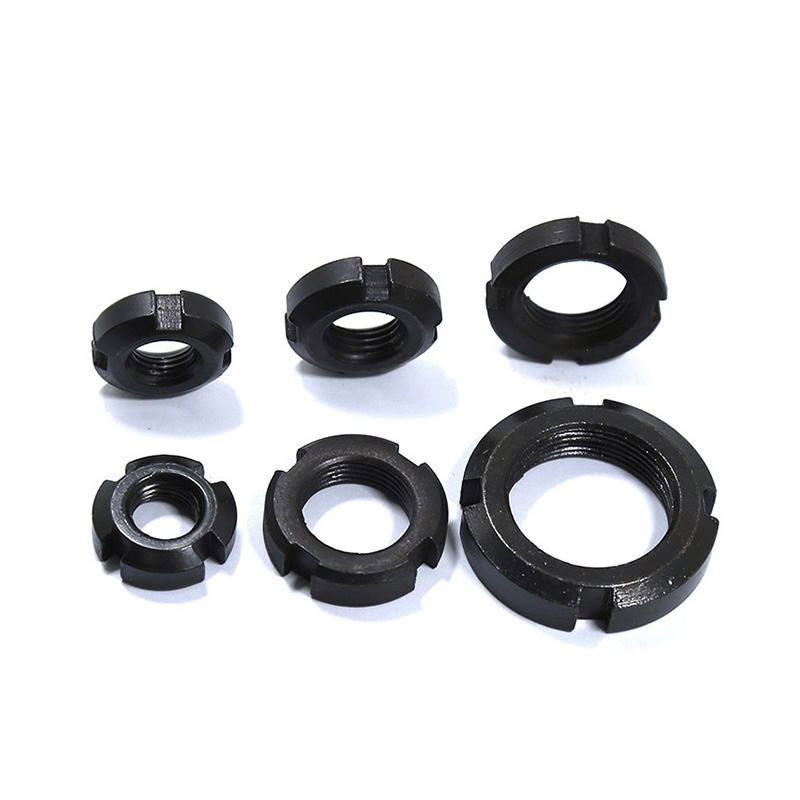

Okrúhla matica s drážkou

Okrúhla matica Xiaoguo® vyrobená v Číne s drážkou je v súlade s národnými normami GB812, nemeckou normou DIN 981 a medzinárodnou normou ISO 7718. Preto je veľkosť a presnosť závitu produktu prísne regulovaná a sledovateľná. Okrúhla matica s drážkou Vzorka zadarmo Túto vzorku vám poskytneme v počiatočnej fáze našej spolupráce.

Odoslať dopyt

Popis produktu

Proces prispôsobenia

Zvyčajný proces prispôsobenia pre neštandardnú okrúhlu maticu s drážkou je:

（1）Komunikácia dopytu: Jasne definujte požiadavky na funkcie produktu, rozmery, materiály atď.

（2）Potvrdenie výkresu: Poskytnite 2D/3D výkresy a komunikujte s inžiniermi, aby ste potvrdili rozmery a tolerancie.

(3) Výroba vzoriek: Forma sa vyrába na výrobu vzoriek a po absolvovaní testov a overenia sa zákazníkom poskytnú fotografie a videá.

（4） Hromadná výroba: Keď zákazník potvrdí, že vzorka je kvalifikovaná, začne sa fáza hromadnej výroby.

（5）Kontrola kvality pri dodaní: Pred odoslaním sa vykonávajú prísne kontroly a spolu s tovarom sa poskytujú správy o kvalite.

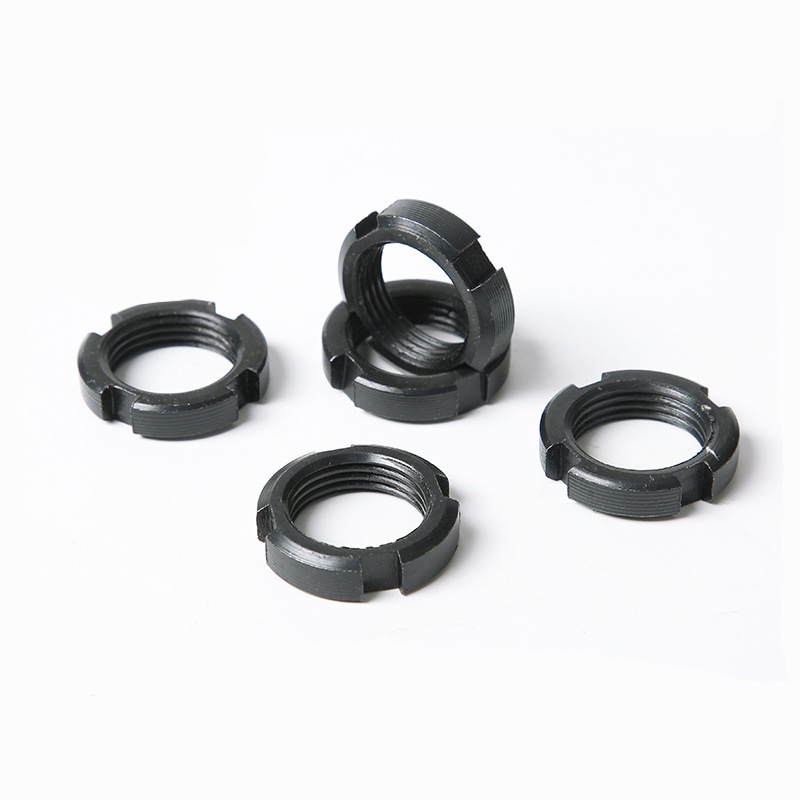

Round Nut with Slot

Prispôsobiteľné hlavné aspekty

Neštandardná služba prispôsobenia pre okrúhlu maticu s drážkou je veľmi vyspelá. Takmer všetky kľúčové parametre je možné flexibilne upraviť podľa vášho aktuálneho použitia.

（1）Rozmery a špecifikácie:

Úplné nastavenie veľkosti: Vonkajší priemer, vnútorný priemer a hrúbka (výška) je možné prispôsobiť.

Špecializované prispôsobenie: Je možné poskytnúť prispôsobené verzie, ako sú podlhovasté, stupňovité, typy matíc so slepými otvormi atď.

（2）Parametre vlákna:

Rôzne štandardy závitov: Okrem bežne používaných metrických jemných závitov podporuje aj metrické hrubé závity, americké štandardné závity a britské štandardné závity atď.

Špeciálny typ závitu: Závity je možné prispôsobiť podľa požiadaviek.

（3）Výber materiálu:

Kovové materiály: uhlíková oceľ, legovaná oceľ, nehrdzavejúca oceľ, mosadz, zliatina hliníka, zliatina titánu atď.

Nekovové materiály: Pre niektoré špeciálne aplikácie je možné použiť nylon a PEEK.

(4) Mechanické vlastnosti:

Stupeň pevnosti: Prispôsobiteľné možnosti pre okrúhlu maticu s drážkou zahŕňajú triedy ako 4.8, 8.8, 10.9 a 12.9, ktoré sú navrhnuté tak, aby spĺňali rôzne požiadavky na výkon.

Mechanické indikátory: Možno prispôsobiť podľa skutočných požiadaviek.

（5）Povrchová úprava:

Vrátane procesov, ako je galvanizácia, černenie, daktrónové pokovovanie a niklovanie.

（6）Konštrukcia štrbinového typu:

Podľa požiadaviek na ochranu proti uvoľneniu alebo montáži je možné navrhnúť rôzne počty, šírky, hĺbky alebo špeciálne tvary štrbín.

（7）Neštandardné normy: Podpora konverzie neštandardných verzií pre rôzne štandardné systémy, ako sú národné normy (GB), nemecké normy (DIN), americké normy (ANSI) a japonské normy (JIS).

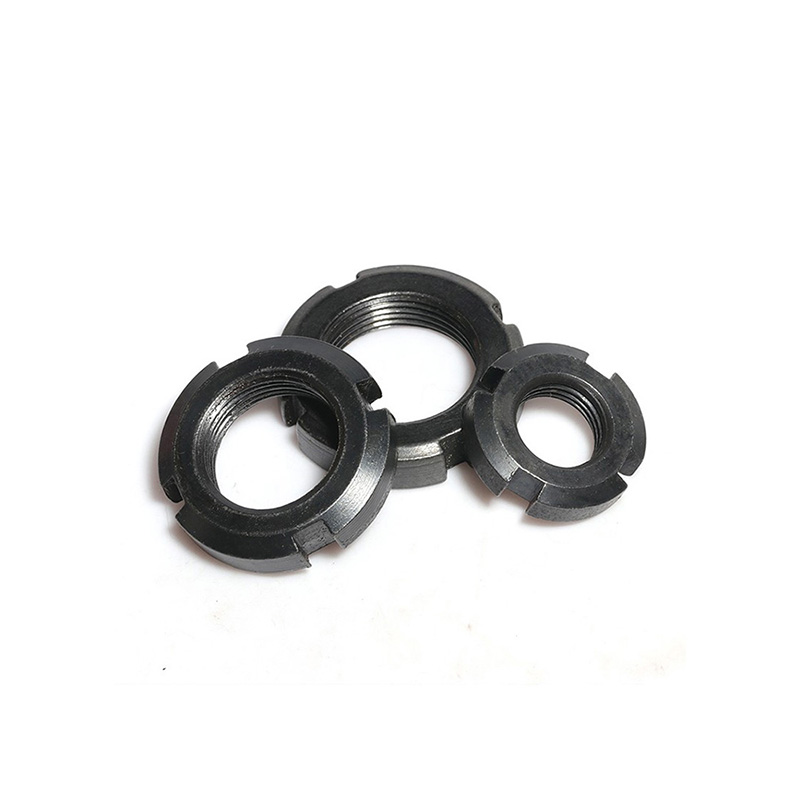

Round Nut with Slot

Po	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
