Robustné zváracie okrúhle matice

Kruhové matice Robust Weld sú špecializované spojovacie prvky navrhnuté špeciálne na trvalé pripevnenie k základnému materiálu pomocou zvárania. Inovácia a presnosť sú jadrom toho, ako výrobcovia posúvajú výrobný proces Xiaoguo® dopredu.

Model:QC/T 867-2011

Odoslať dopyt

Popis produktu

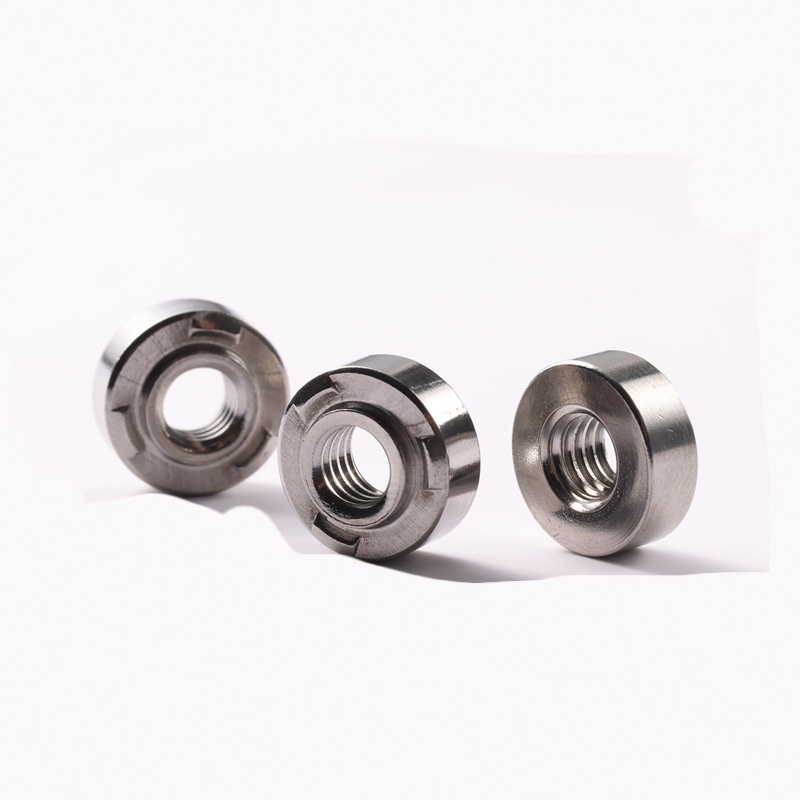

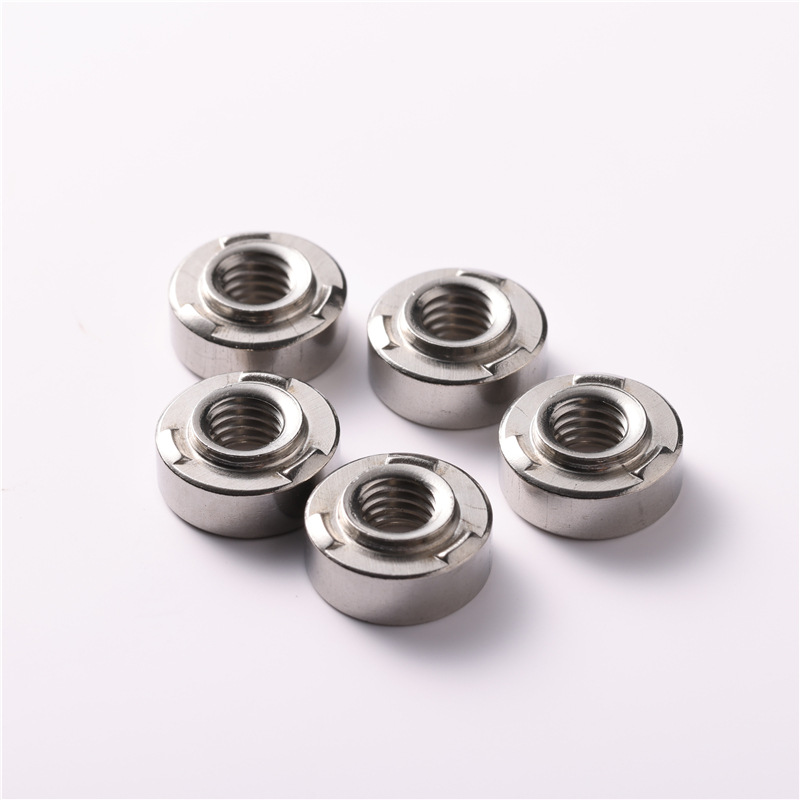

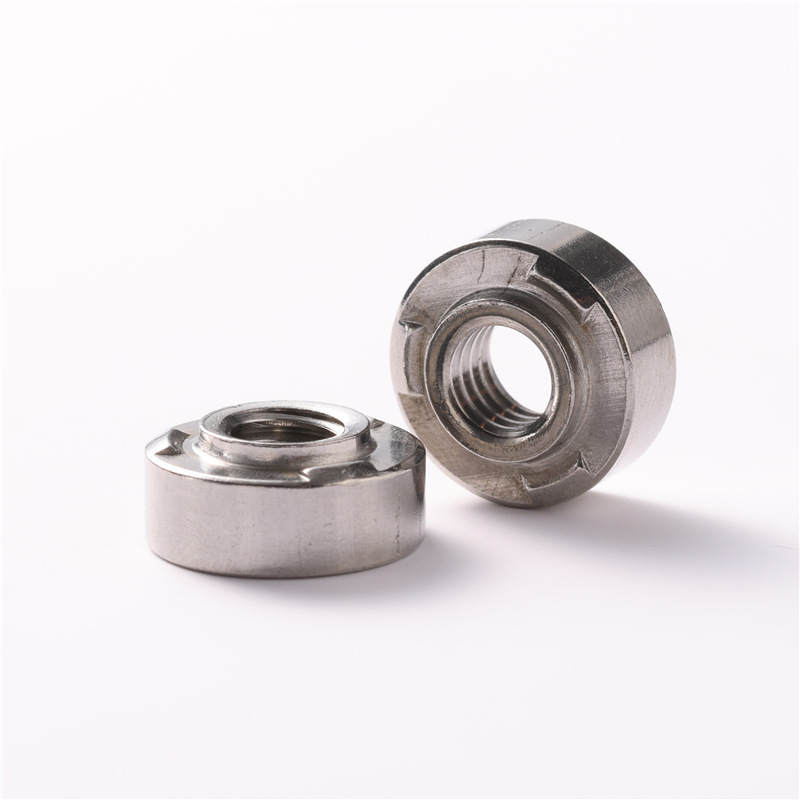

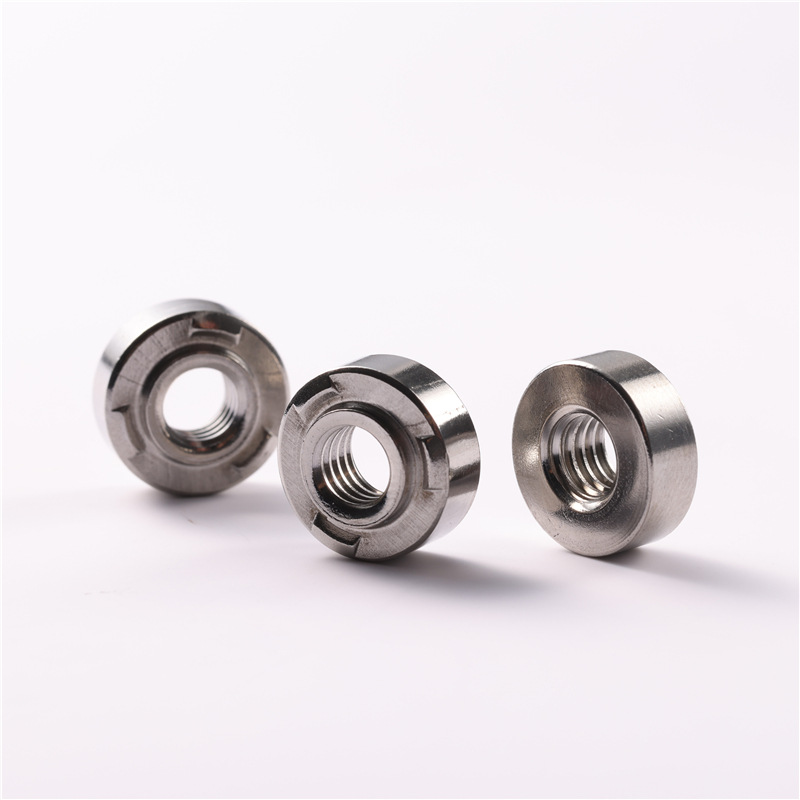

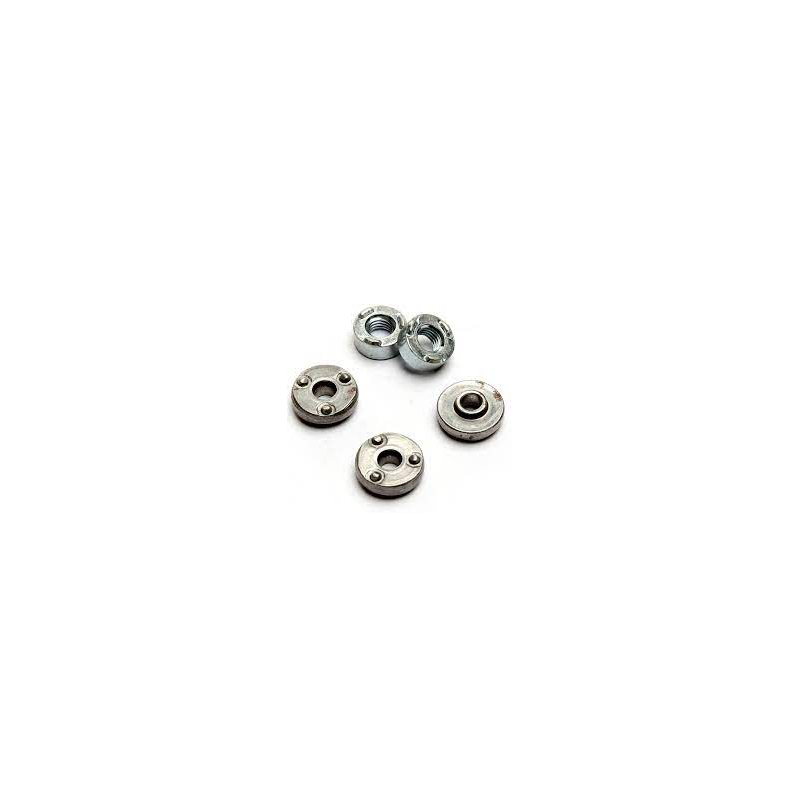

Kruhové matice Robust Weld sú špeciálne jednodielne spojovacie prvky vyrobené na trvalé privarenie k základnému materiálu. Sú kruhové, často so zaobleným vrchom a majú vo vnútri závity, aby sa zmestili do zodpovedajúcej skrutky alebo skrutky.

Ich hlavnou úlohou je poskytnúť pevné, spoľahlivé, opakovane použiteľné závitové miesto na veciach, ako sú plechy, rámy alebo platne – miesta, kde nie je ľahké priamo narezať závity alebo kde by to nebolo dostatočne pevné. Sú základnou súčasťou stavieb a strojov.

Ich primárnym účelom je vytvoriť pevný, odolný a opakovane použiteľný závitový spoj na tenkých plechoch, rámoch alebo rovných povrchoch. Sú to miesta, kde je priame poklepanie buď náročné, alebo nedostatočne silné. Po inštalácii umožňujú skrutky a skrutky bezpečne zaistiť a odolávať odizolovaniu. Sú nevyhnutné v širokom spektre strojov a budov, pričom zabezpečujú trvalé a spoľahlivé spojenia.

Výhody produktu

Robustné okrúhle matice Weld majú dôležitú konštrukčnú vlastnosť: vyčnievajúcu malú vodiacu alebo vyrovnávaciu plôšku. Pred začatím zváracej operácie obrobku musí byť malý komponent presne zapustený do vopred nastaveného vyvŕtaného otvoru obrobku, aby sa zabezpečilo, že polohy komponentov budú počas procesu zvárania dokonale zarovnané, čím sa položí základ pre presnosť následného procesu zvárania.

Zabraňuje otáčaniu matice, keď ju inštalujete, a udržuje vnútorné závity rovné vzhľadom na povrch, ku ktorému je pripevnená. Táto karta je skutočne užitočná pre rýchle, automatizované montážne linky – udržuje veci konzistentné a šetrí čas, pretože nie je potrebné ručné nastavovanie.

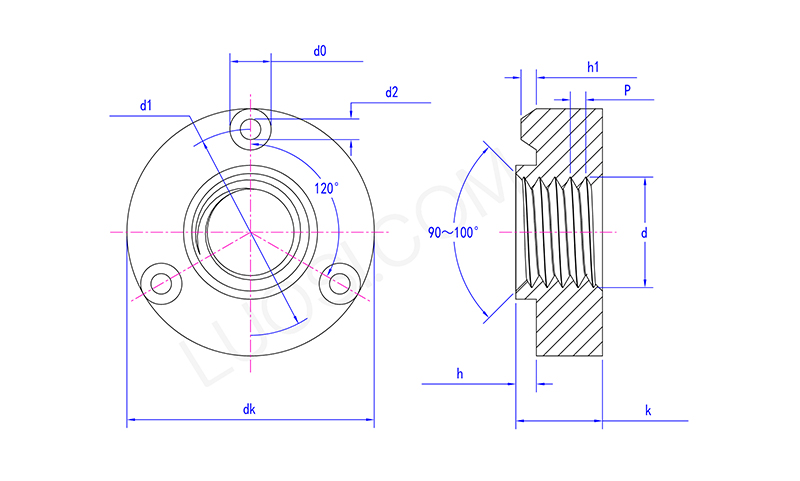

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
d1 max	10.9	11.9	13.3	17.9	19.9	22.7
d1 min	10.5	11.5	12.9	17.5	19.5	22.3
d0 max	2.8	2.8	3.2	4.3	4.3	5
d0 min	2.5	2.5	2.9	4	4	4.7
d2 max	0.95	0.95	1.5	2.1	2.1	2.5
d2 min	0.65	0.65	1.2	1.8	1.8	2.2
dk max	13.7	14.7	16.5	22.2	24.2	27.7
dk min	13.3	14.3	16.1	21.8	23.8	27.3
h max	1.35	1.35	1.55	2	2	2.5
h min	1.1	1.1	1.3	1.75	1.75	2.25
h1 max	0.85	0.85	1	1.5	1.5	2
h1 min	0.65	0.65	0.75	1.19	1.19	1.78
k max	4.45	4.7	5.2	6.8	8.4	10.8
k min	4.15	4.4	4.9	6.44	8.04	10.37

Použité materiály

Naše bežné okrúhle matice Robust Weld sú vyrobené z nízkouhlíkovej ocele, ktorá sa naozaj dobre zvára. Máme tiež verzie z nehrdzavejúcej ocele – ako 304 a 316 – pre lepšiu odolnosť proti hrdzi v náročných prostrediach. Spĺňajú aj rôzne medzinárodné normy.
