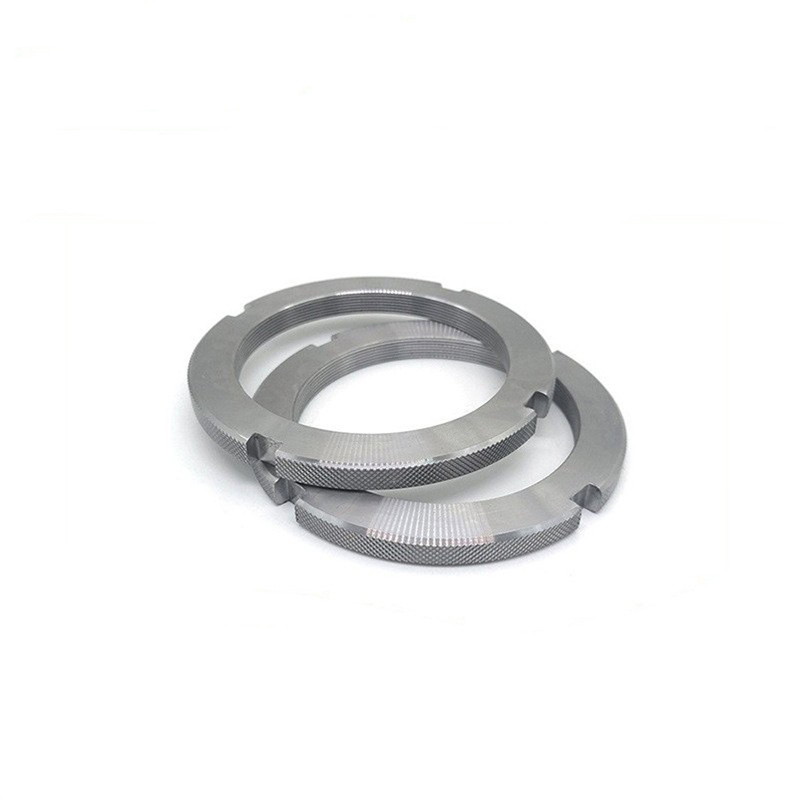

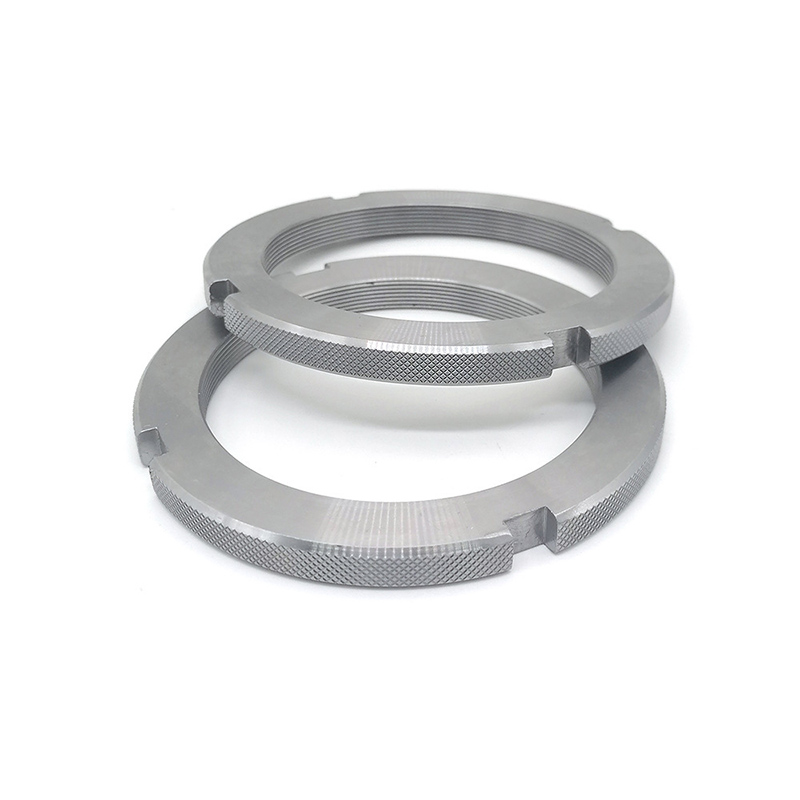

Okrúhla matica s drážkou na zapojenie nástroja

Zapojenie nástroja Kruhová matica s drážkou je upevňovací komponent s drážkovanou štruktúrou vytvorenou obrábaním. Tento komponent sa bežne používa na zaistenie ložísk na hriadeľoch a v iných aplikáciách s vysokým krútiacim momentom. Obstarávanie týchto nástrojom vyrobených drážkovaných okrúhlych matíc z Číny sa stalo štandardnou praxou riadenia výrobných rozpočtov.

Odoslať dopyt

Popis produktu

Ak chcete nainštalovať okrúhlu maticu so zárezom, najprv ju naskrutkujte na zodpovedajúcu skrutku alebo čap, kým nebude zarovnaná s pripájaným komponentom. Zarovnajte drážku na okrúhlej matici s drážkou na záber s nástrojom s otvorom na skrutke/svorníku – zabráni sa tak jej uvoľneniu v dôsledku vibrácií.

Otvorený kolík prevlečte cez zarovnanú štrbinu matice a otvor v skrutke/čapu, potom ohnite konce otvoreného kolíka smerom von, aby ste zaistili maticu. Ak ho chcete odstrániť, narovnajte konce otvoreného čapu, vytiahnite ho kliešťami a potom odskrutkujte maticu pomocou kľúča alebo nástrčného kľúča. Tento spôsob upevnenia matice je veľmi bežný v mechanických komponentoch, ako sú hriadele alebo puzdrá hriadeľa - aj pri veľkom zaťažení alebo nepretržitom pohybe môže zostať v tesnom stave a vo väčšine prípadov nie sú potrebné žiadne dodatočné poistné podložky.

Balenie produktu

Drážkované okrúhle matice na zapojenie nástrojov starostlivo balíme, aby sme sa uistili, že sa počas prepravy alebo skladovania nepoškodia. Pri menších objednávkach ich vkladáme do uzavretých plastových vrecúšok. Každá taška je označená veľkosťou, stúpaním závitu a počtom kusov vo vnútri, takže ľahko nájdete, čo potrebujete.

Pre väčšie objednávky používame pevné kartónové krabice. Do vnútra pridávame antikorózny papier na ochranu matíc, najmä tých oceľových, pred koróziou. Niekedy pre priemyselných zákazníkov balíme orechy do opätovne použiteľných kovových nádob. Sú robustné a uľahčujú manipuláciu s maticami a ich skladovanie na stavenisku.

Každé balenie obsahuje základné pokyny. Pred odoslaním všetky škatule bezpečne uložíme na palety, aby sa nemohli pohybovať. Či už teda kupujete len niekoľko kusov alebo veľkú hromadnú objednávku, orechy dorazia v dobrom stave.

Zasadnutie otázok a odpovedí

Z akého materiálu je okrúhla matica s drážkou na zapojenie nástrojov zvyčajne vyrobená a ako zabezpečuje trvanlivosť?

Naša štrbinová okrúhla matica na zapojenie nástroja je zvyčajne vyrobená z bežnej uhlíkovej ocele vysokej kvality alebo nehrdzavejúcej ocele – tieto materiály sú pevné a dobre odolávajú korózii. Výber týchto materiálov znamená, že matica dobre drží v náročných podmienkach, napríklad na strojoch alebo v automobilových súčiastkach, a spĺňa globálne štandardy kvality, aby v priebehu času spoľahlivo fungovala.

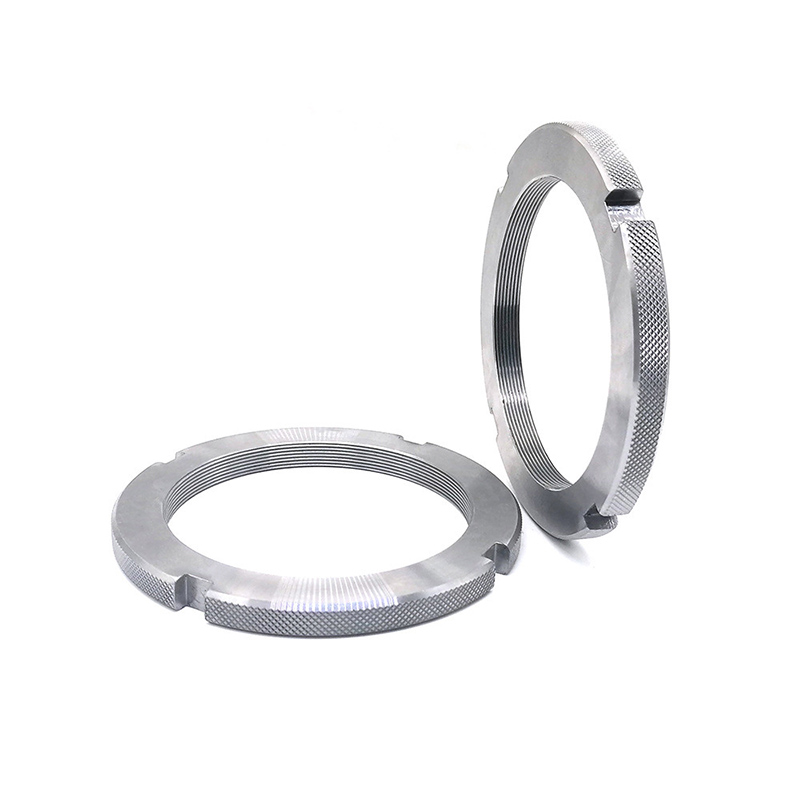

Tool Engaging Slotted Round Nut

Tabuľka parametrov

d	nevie	n	t	m
M10*1	22	4.3	2.6	8
M12*1,25	25	4.3	2.6	8
M14*1,5	28	4.3	2.5	8
M16*1,5	30	5.2	3.1	8
M18*1,5	32	5.3	3.1	8
M20*1,5	35	5.3	2.8	8
M22*1,5	38	5.3	3.1	10
M24*1,5	42	5.3	3.1	10
M25*1,5	42	5.3	3.1	10
M27*1,5	45	5.3	3.1	10
M30*1,5	48	5.3	3.1	10
M33*1,5	52	6.3	3.6	10
M35*1,5	52	6.3	3.6	10
M36*1,5	55	6.3	3.6	10
M39*1,5	58	6.3	3.6	10
M40*1,5	58	6.3	3.6	10
M42*1,5	62	6.3	3.6	10
M45*1,5	68	6.3	3.6	10
M48*1,5	72	8.3	4.2	12
M50*1,5	72	8.3	4.2	12
M52*1,5	78	8.3	4.2	12
M55*2	78	8.3	4.2	12
M60*2	90	8.3	4.2	12
M64*2	95	8.3	4.2	12
M65*2	95	8.3	4.2	12
M68*2	100	10.3	4.7	12
M72*2	105	10.3	4.7	15
M75*2	105	10.3	4.7	15
M80*2	115	10.3	4.7	15
M85*2	120	10.3	4.7	15
M85*2	125	12.4	5.7	18
M95*2	130	12.4	5.7	18
M100*2	135	12.4	5.7	18
M105*2	140	12.4	5.7	18
M110*2	150	14.4	6.7	18
M115*2	155	14.4	6.7	22
M120*2	160	14.4	6.7	22
M125*2	165	14.4	6.7	22
M130*2	170	14.4	6.7	22
M140*2	180	14.4	6.7	26
M150*2	200	16.4	7.9	26
M160*3	210	16.4	7.9	26
M170*3	220	16.4	7.9	26
M180*3	230	16.4	7.9	30
M190*3	240	16.4	7.9	30
M200*3	250	16.4	7.9	30
